带刻度双摆臂角度对称配合工装夹具结构

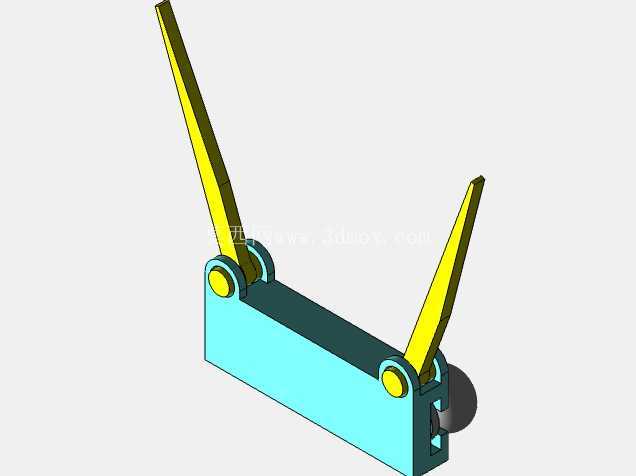

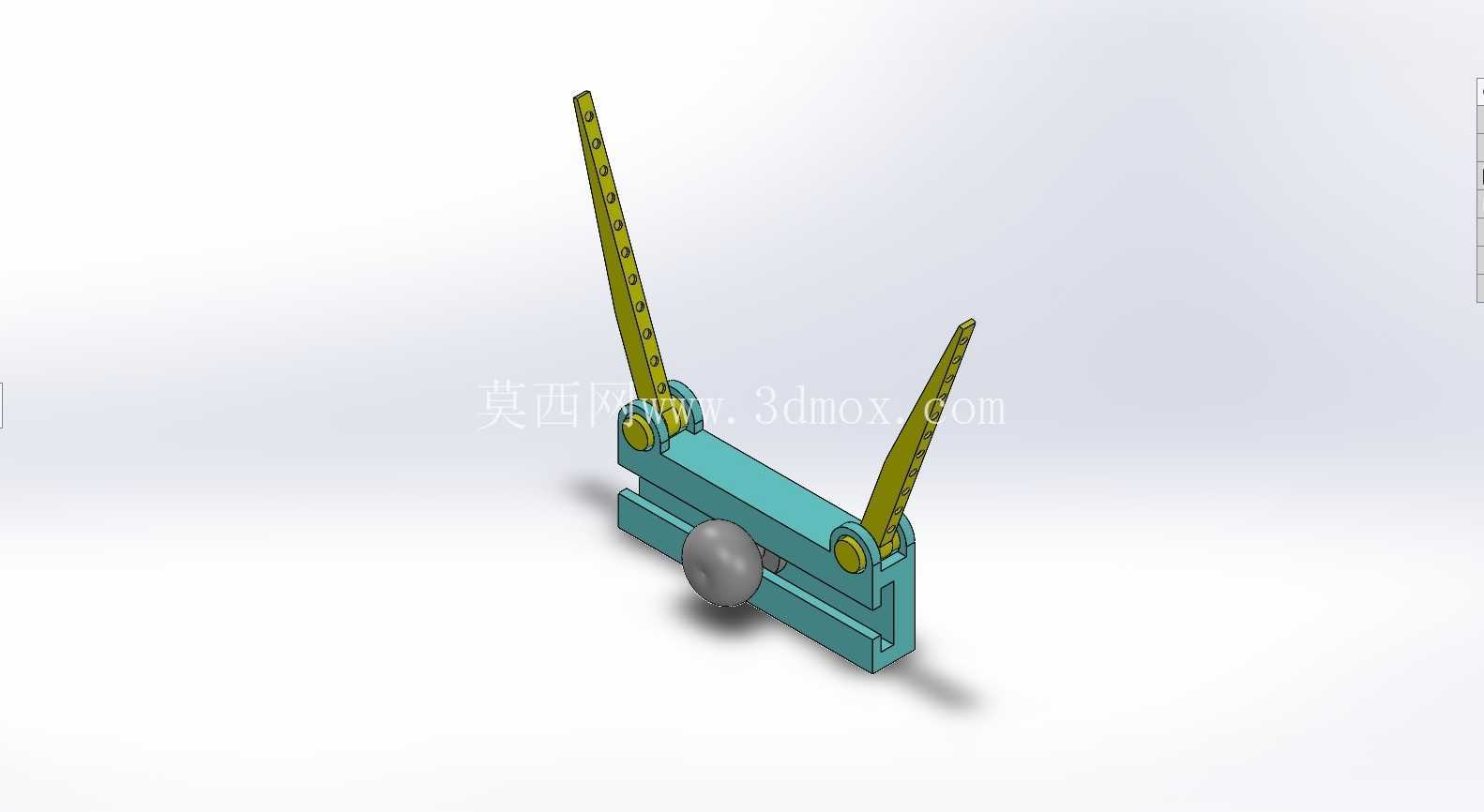

　　这套双摆臂可调式工装结构，最早是在小型电子元器件引脚成型工序里接触到的，当时产线需要对不同引脚间距的变压器接线端做角度弯折定型，常规固定角度的折弯工装换型要拆换整个定位模块，换型时间长，小批量多批次生产时效率极低，才萌生了做这种可调式双摆臂结构的想法。从结构功能上看，两个带刻度标识的摆臂通过铰接轴与基座连接，铰接位置做了铜套衬套设计，避免反复转动磨损导致的间隙过大，摆臂表面蚀刻的角度刻度从0度到90度均匀分布，刻度线做了凹陷填漆处理，长期使用不会因为工件摩擦导致刻度模糊，操作人员调整摆臂角度时可以直接对照刻度快速定位，不需要额外借助角度尺反复测量。

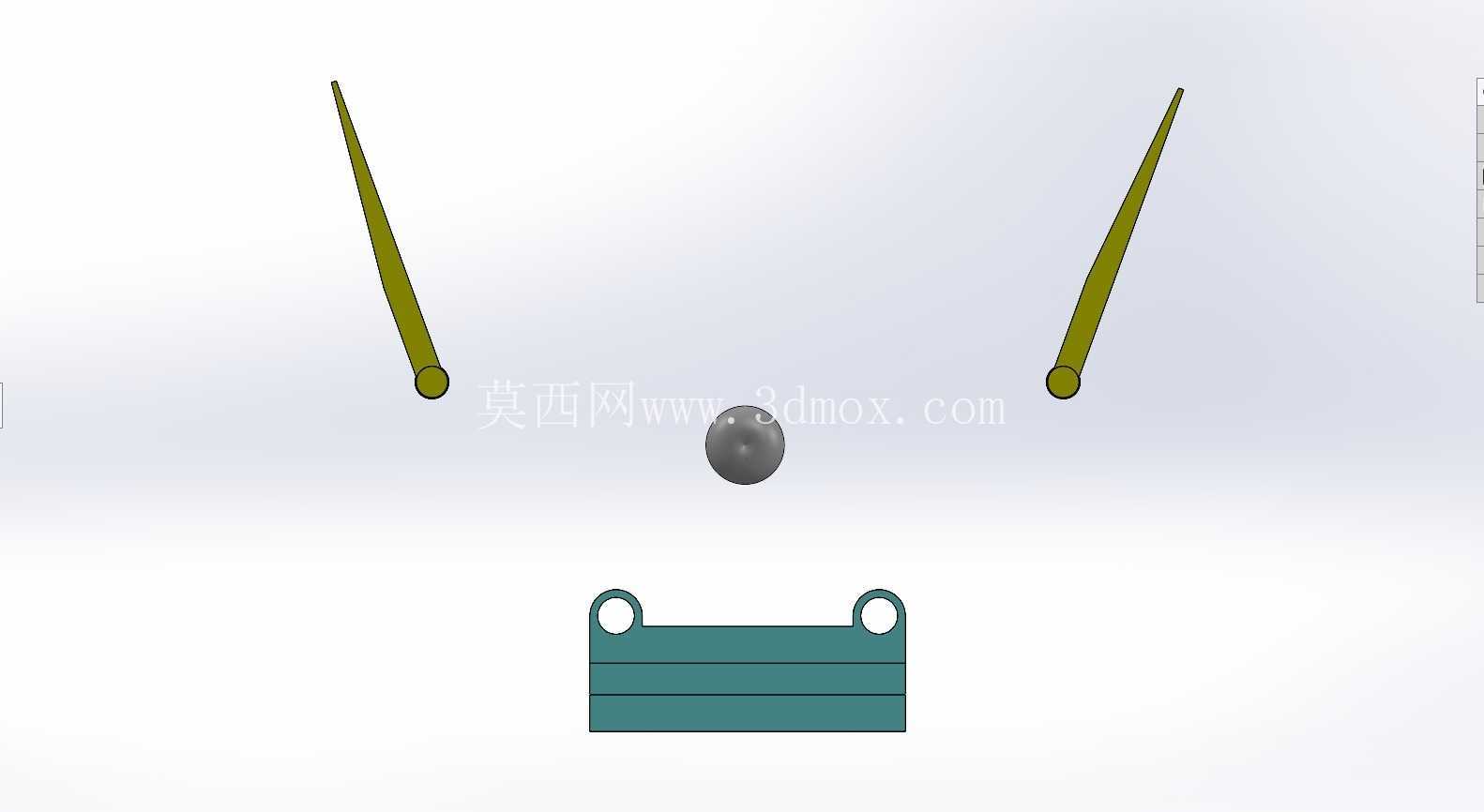

　　基座中间的球形顶件是成型工位的压合支撑，采用轴承钢材质淬火处理，表面粗糙度控制在Ra0.8以内，避免压合过程中刮伤工件表面镀层，球形结构可以适配不同厚度的工件压合，不会出现棱角卡滞的问题。设计过程中最核心的是三个高级配合的应用：角度配合用来限制两个摆臂相对于基座的转动角度范围，同时可以通过参数驱动快速调整摆臂开合角度，不需要手动拖动零件重新装配；对称配合以基座的中心基准面为对称中心，约束两个摆臂始终保持对称状态，调整单侧摆臂角度时另一侧会自动同步对应角度，避免人工调整出现两侧角度不一致导致的工件成型偏差；宽度配合用来限制摆臂与基座滑槽之间的间隙，滑槽采用燕尾槽结构，宽度配合约束摆臂铰接座在滑槽内的滑动行程，同时保证滑动过程中不会出现上下窜动，间隙控制在0.02mm以内，既保证滑动顺畅，又不会因为间隙过大导致摆臂倾斜。

　　从安装边界来看，基座底部设计了两个M4的安装沉孔，孔距为32mm，可以直接固定在常规的工装台板或者小型冲床的工作面上，基座整体长度为85mm，宽度为28mm，摆臂完全展开时最大宽度为120mm，安装时只需要预留150mm见方的操作空间即可，不会占用过多产线空间。实际应用场景里，除了电子元器件引脚折弯，这套结构稍作修改还可以用在小型线材的角度分线、薄金属片的角度折弯定位、包装工序里的纸盒折边定位等场景，只要是需要对称角度定位、宽度可调的小型工装工位，都可以基于这个核心结构做适配修改。

　　结构的受力方面，摆臂采用6061铝合金阳极氧化处理，重量轻且有足够的结构强度，铰接轴采用304不锈钢材质，承受反复转动的疲劳强度足够，日常使用不需要频繁维护，只需要定期在铰接位置滴少量润滑油即可保证转动顺畅。在建模过程中，所有配合关系都采用参数化关联，比如修改摆臂长度参数时，刻度线的位置、铰接座的位置都会自动更新，不需要逐个特征修改，后续衍生不同规格的工装时，只需要调整几个核心参数就可以快速生成新的模型，大幅缩短衍生设计的周期。需要注意的是，摆臂的刻度零点位置与基座中心基准面做了重合约束，调整角度时的读数就是摆臂与中心面的实际夹角，不需要做数值换算，降低操作人员的使用门槛，避免读数误差导致的工件不良。基座的滑槽末端设计了限位挡块，防止摆臂铰接座滑出滑槽，限位挡块采用可拆卸式设计，后续如果需要更换更长的摆臂，只需要更换对应长度的滑槽基座即可，其他零件都可以通用，降低备件成本。
