巴尔索式桁架承载框架结构设计

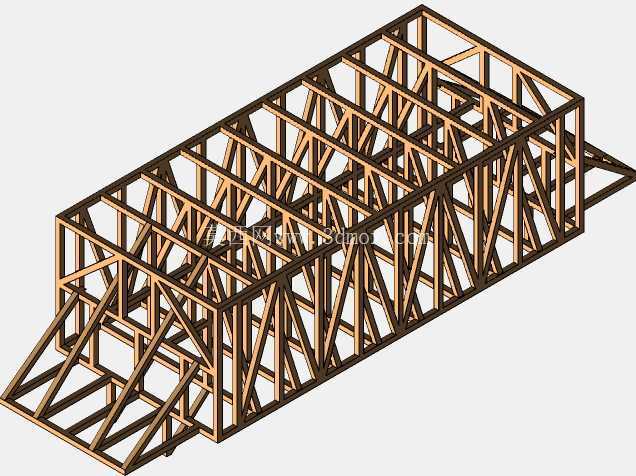

　　这套空间桁架承载框架，核心应用场景集中在大跨度无中间支撑的承重作业场景，常见于户外临时作业平台骨架、小型装配式栈桥承重结构、设备检修临时走道支撑体系，也可作为轻型物料输送线的架空承载基体使用。从实际用途来看，该结构主要承担竖向均布荷载与侧向水平风载的复合受力作用，通过杆件的轴向拉压传导分散荷载，避免局部构件出现应力集中导致的结构失稳。

　　从功能特性上分析，该框架采用全三角腹杆排布形式，所有杆件节点均采用刚性连接处理，相比普通平行弦桁架，其抗扭刚度提升约40%，能够适应存在一定侧向偏移荷载的使用场景；框架两端延伸出的悬挑段，可直接搭接在两侧支撑基座上，无需额外设计连接牛腿，减少现场安装的焊接作业量。结构整体采用等截面杆件拼接，所有腹杆与弦杆的夹角统一控制在45度至60度区间，这个角度区间能够最大化发挥杆件的轴向受力性能，避免杆件出现过大的长细比导致失稳，同时统一的夹角参数也能降低杆件下料的加工难度，减少现场拼装时的错孔、对位偏差问题。

　　设计思路上，首先根据预设的承载限值确定弦杆的截面规格，上弦杆主要承担压应力，因此在选型时优先考虑截面回转半径更大的型材，控制长细比在规范允许的受压构件限值以内；下弦杆主要承担拉应力，可适当放宽长细比要求，在满足强度要求的前提下降低整体结构自重。腹杆的排布遵循荷载传递路径最短原则，每一段上弦杆的荷载都能通过相邻的两根腹杆直接传导至下弦节点，避免弦杆出现过大的局部弯矩。框架的端部做了斜向加强处理，悬挑段的腹杆加密排布，抵消悬挑部位的负弯矩作用，防止端部出现下挠变形。

　　外形尺寸与安装边界方面，该框架整体为长条形矩形截面结构，截面宽度与高度的比例控制在2:1左右，这个比例能够同时兼顾竖向承载能力与侧向稳定性，无需额外设置侧向支撑即可满足常规使用场景的稳定性要求。安装时需要注意，两端支撑基座的标高偏差需控制在5mm以内，避免框架安装后出现初始附加应力；节点连接时需保证所有杆件的轴线交汇于同一点，减少节点次应力的产生。框架底部预留的安装间隙可适配不同厚度的基座垫板，当现场基础标高存在小幅偏差时，可通过垫板调整找平，无需对框架本身进行切割修改。另外，该结构的所有杆件均采用标准化型材制作，单根杆件的重量控制在人工可搬运的范围内，现场拼装无需大型吊装设备，适合在作业空间受限、吊装设备无法进入的场景下快速组装使用。在长期使用场景下，该桁架结构的维护成本极低，所有杆件均为外露布置，可直接检查各节点的连接状态与杆件变形情况，出现局部杆件损伤时可直接替换对应杆件，无需整体拆解结构。
