带凸台拉伸旋转结构的合金钢功能零件

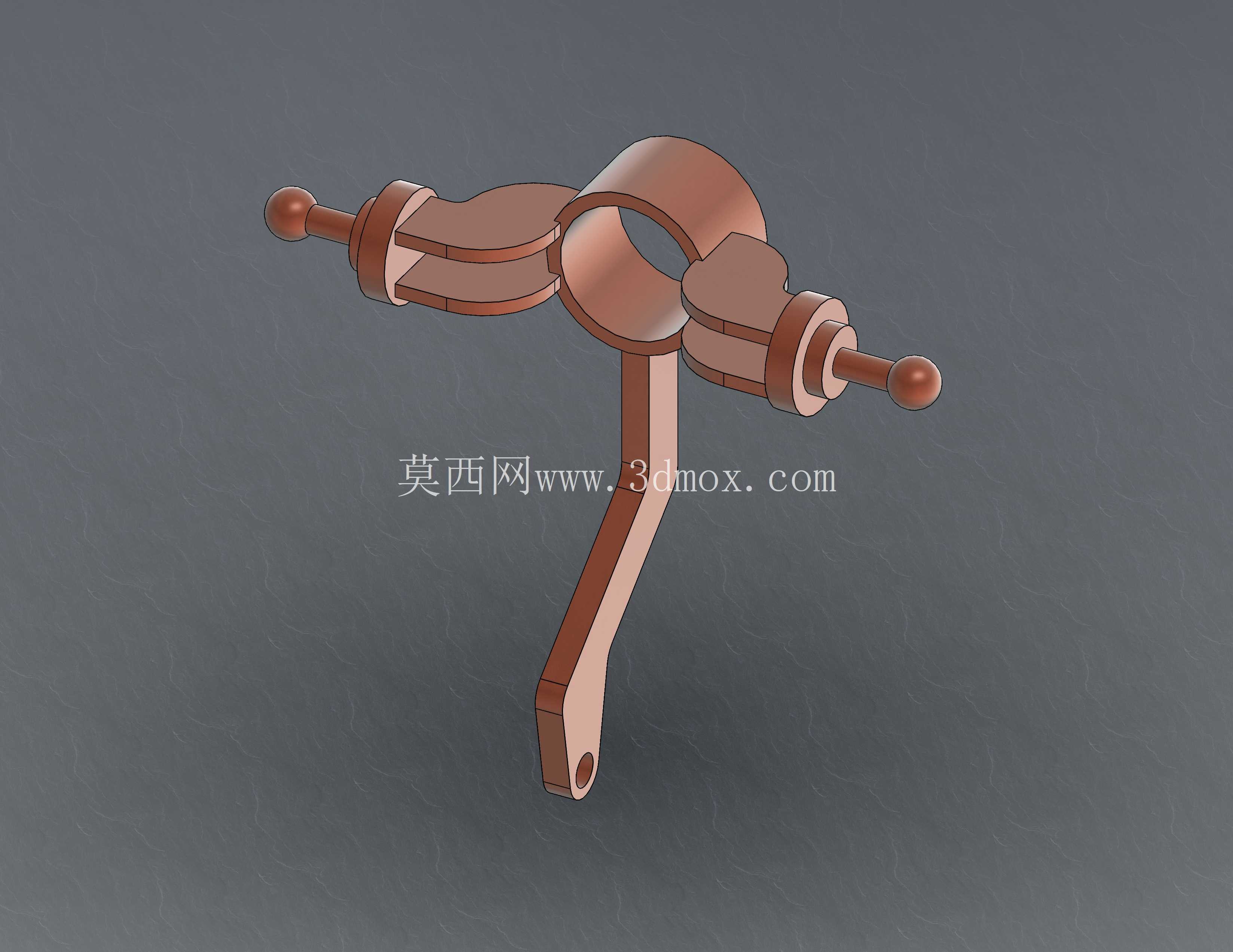

　　在工业传动与执行机构的设计场景中，这类带复合成型特征的合金钢零件，常作为小型操纵机构的联动受力件使用，适配需要双向同步施力、带角度偏转的工位，常见于小型机电设备的手动操纵端、工装夹具的快速锁紧模块、低压电气设备的操作联动结构中，承担力的传导、角度限位、双向同步动作的核心作用。零件整体采用合金钢作为基材，适配需要承受交变载荷、频繁往复动作的工况，材料本身的强度与韧性可以满足十万次以上的动作循环无明显塑性变形，表面无需额外做厚重的防腐涂层，常规发黑处理即可应对普通工业环境下的使用需求。从结构设计逻辑来看，中间的环形抱合结构是整个零件的装配基准，内孔尺寸按照适配的铰接轴公差带设计，采用H7/g6的间隙配合公差，保证零件可以绕铰接轴顺畅旋转，不会出现卡滞或旷量过大的问题；环形结构两侧对称延伸出带球形端头的轴段，这部分是与外部操纵拨叉的接触部位，球形端头的R角经过优化，既可以减少与拨叉接触时的应力集中，也能在拨叉存在微小安装偏差时，通过球面的自适应接触保证力的传导顺畅，不会出现别劲的情况。

　　从环形结构向下延伸的弯折臂是零件的受力输出端，臂身采用变截面设计，靠近环形基座的位置截面厚度更大，向末端安装孔位置逐渐收窄，这种设计既可以保证根部的抗弯强度，避免频繁受力后出现根部断裂的问题，也能适当降低零件整体重量，减少动作过程中的惯性力，提升操纵的手感精度；末端的安装孔采用通孔设计，孔口做了倒角处理，方便与联动拉杆的销轴装配，孔的位置度公差控制在0.02mm以内，保证装配后联动动作的同步性，不会出现动作滞后或两侧行程不一致的问题。

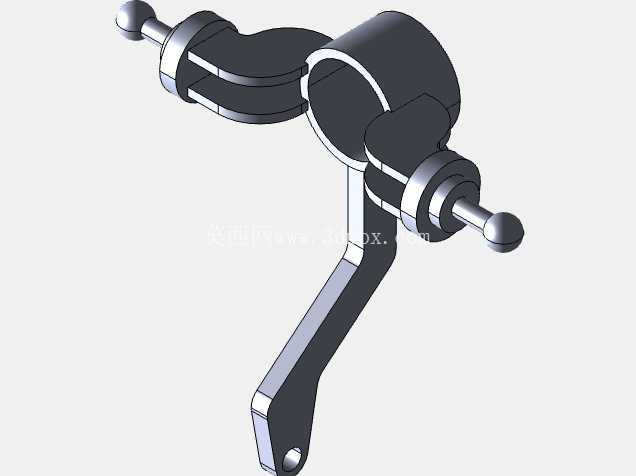

　　设计过程中综合运用了凸台拉伸、镜像、旋转、切割拉伸等特征构建方式，两侧的轴段与球形端头通过旋转特征生成后，以环形结构的中心平面为基准做镜像处理，保证两侧结构的尺寸完全对称，避免因结构不对称导致的受力偏载；弯折臂部分先通过凸台拉伸生成基础实体，再通过切割拉伸去除多余材料，修出臂身的斜面与过渡圆角，所有的棱边都做了R0.5-R2不等的圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，同时也能减少使用过程中棱角对操作人员的划伤风险。

　　从安装边界来看，零件绕环形轴旋转的最大角度为45度，在整个旋转行程内，弯折臂与两侧轴段都不会和周边的安装基座产生干涉，设计时已经预留了最小2mm的安全间隙；两侧球形端头的中心距为68mm，适配常规小型操纵机构的拨叉开口尺寸，末端安装孔的中心到环形结构中心的垂直距离为42mm，这个力臂长度经过核算，既可以保证手动操纵时的力反馈适中，不会出现操作力过大的问题，也能保证输出端的行程满足机构的动作需求。这类零件在实际使用中，不需要额外添加润滑附件，依靠铰接轴处的自带润滑衬套即可实现长期免维护使用，适合在空间紧凑、维护不便的设备内部安装使用，结构的对称性设计也降低了零件的装配难度，不需要区分左右安装方向，减少了产线装配时的出错概率。
