非均匀质量轴系振动教学实验装置结构

　　这套轴系振动实验装置的核心设计目标，是为机械振动相关课程的实操教学提供可直观观测非均匀质量轴系振动特性的实体载体，在高校机械类专业的工程力学、机械振动、转子动力学课程实验环节，以及企业旋转设备运维人员的岗前技能培训场景中都能发挥作用。不同于工业现场封闭在机壳内部的旋转轴系，这套装置采用开放式的架体结构，所有运动部件完全外露，实验人员可以从任意角度观测轴系运转时的振型、振幅变化，也能快速调整轴上的质量块位置、固定方式，快速复现不同偏心距、不同质量分布下的轴系振动状态，帮助学习者把课本上抽象的振动公式、临界转速计算方法和实际的轴系振动现象对应起来，解决传统教学中理论和实操脱节的问题。

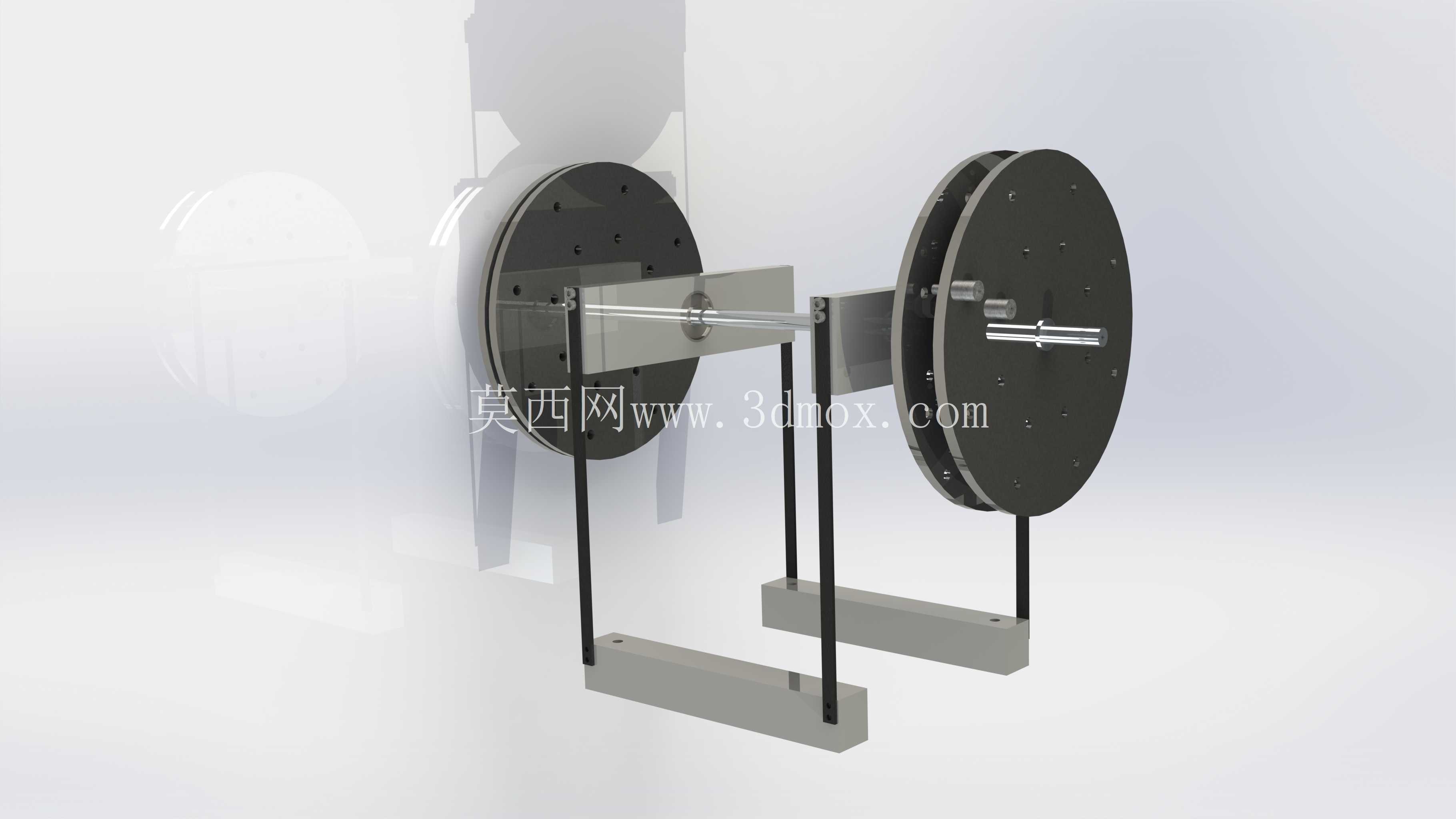

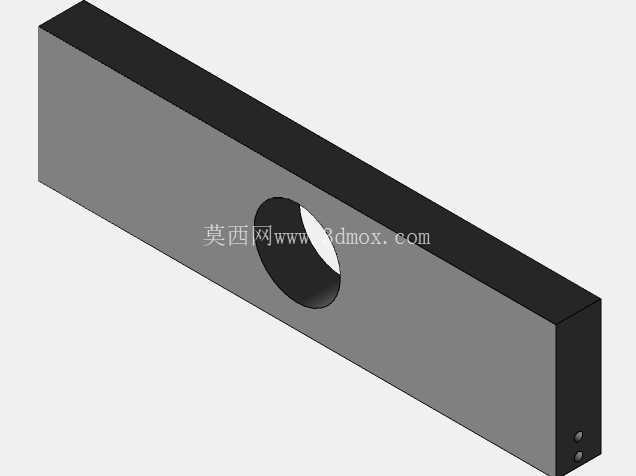

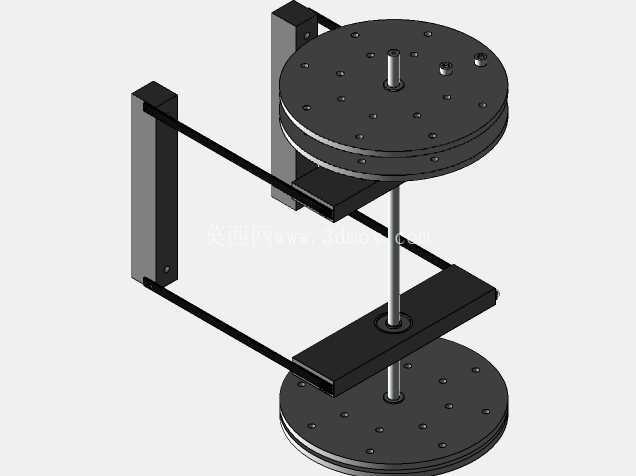

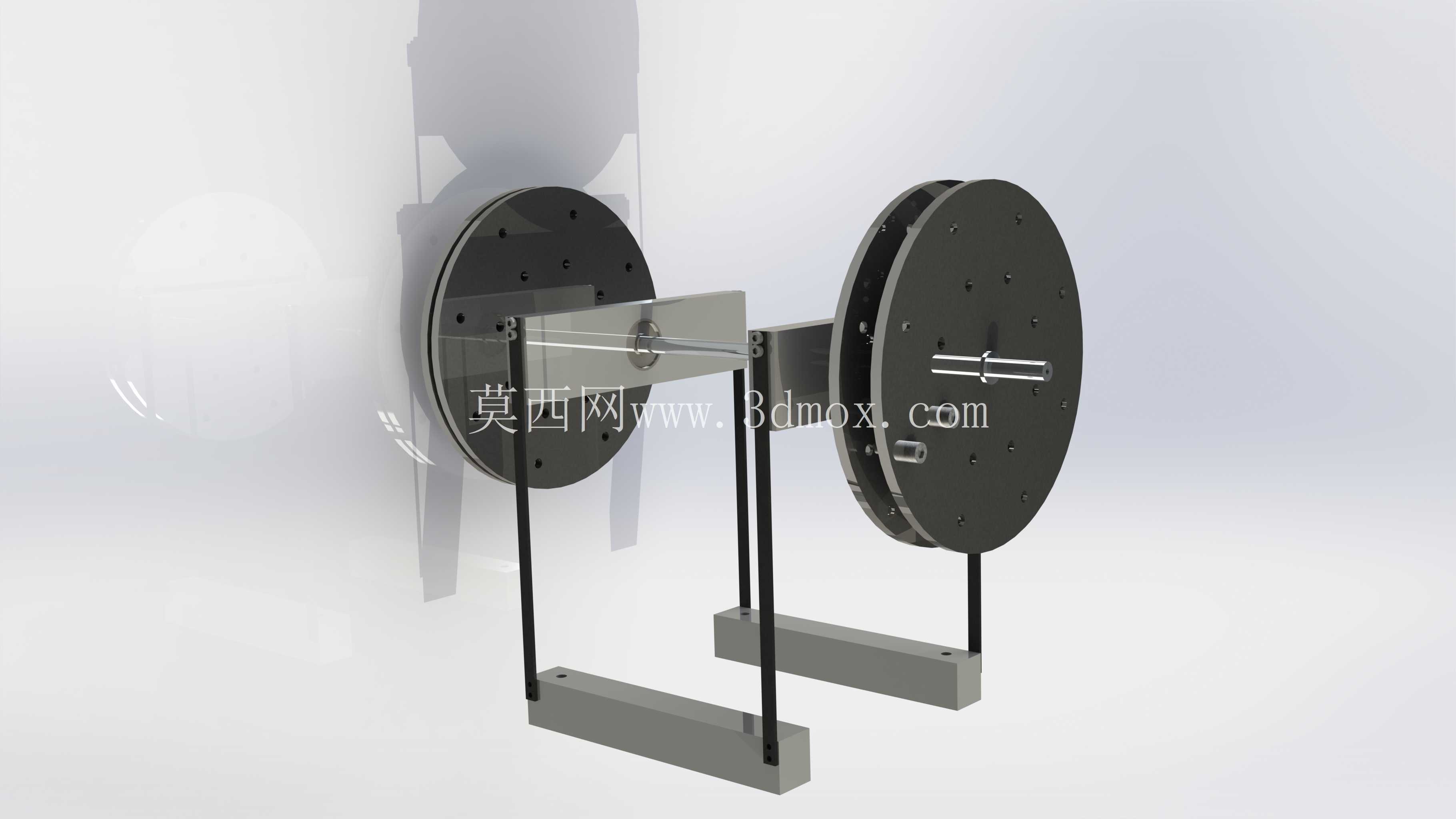

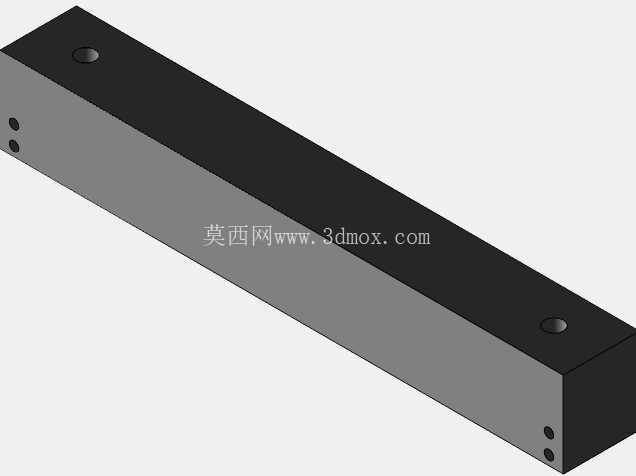

　　从结构组成来看，装置两端采用对称的立式支撑立板作为承载基础，立板底部通过横向的安装基座固定在实验台面上，两个圆形的轴承安装座分别固定在两侧立板的对应位置，为中间的旋转轴提供两端简支的支撑约束，这种支撑形式和多数中小型旋转设备的轴系支撑边界一致，实验获取的振动数据可以直接对应到工业现场的风机、泵类、小型电机轴系的振动特性参考。旋转轴采用等直径的实心圆钢加工而成，轴上预留了多组安装定位面，可以通过锁紧螺钉固定不同质量的配重块，配重块的安装位置可以沿轴向、径向调整，以此模拟轴上零件质量分布不均、零件安装偏心、轴系局部磨损带来的质量偏心等常见的工业现场轴系故障场景，不需要更换整根轴就能完成多组变量对照实验，大幅降低实验准备的工作量。

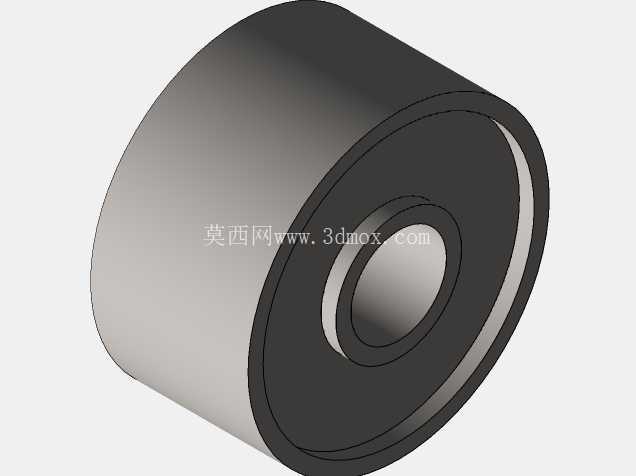

　　设计过程中重点考虑了实验操作的安全性和调整便捷性，两侧的支撑立板和底部基座之间采用可拆卸的螺栓连接，当需要更换不同直径、不同长度的实验轴时，只需要松开立板的固定螺栓调整间距，或者更换对应内径的轴承座即可，不需要重新加工整套架体。轴承座内部采用深沟球轴承作为旋转支撑，轴承端盖预留了润滑脂加注口，长期高频次实验使用后可以直接补充润滑，避免轴承卡涩带来的额外振动干扰实验数据准确性。底部的安装基座上加工有均匀分布的T型槽，可以通过T型螺栓将整套装置固定在不同的实验台面上，也可以在基座上加装振动传感器、转速传感器的安装支架，直接对接实验室的振动数据采集系统，实时采集轴系运转时的振动幅值、频率、相位数据，完成临界转速测试、动平衡校正实操、偏心质量振动响应测试等多类实验项目。

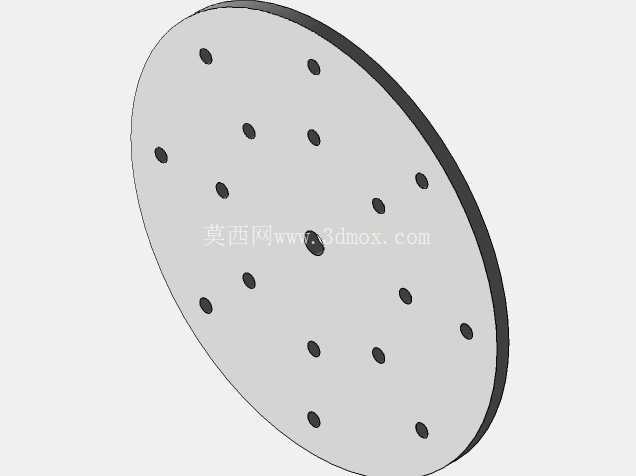

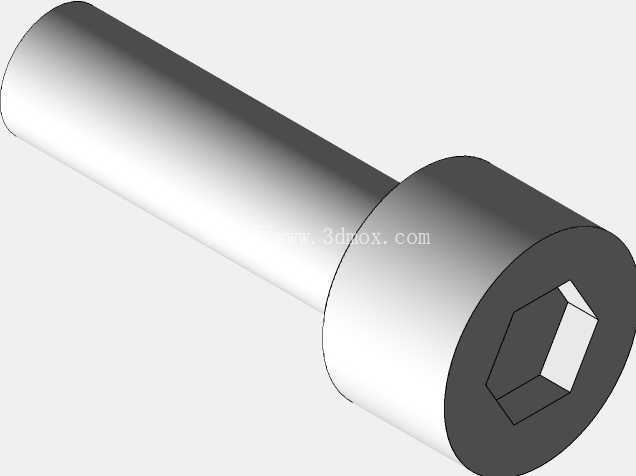

　　在安装边界的设计上，整套装置的底部安装平面平面度公差控制在0.05mm以内，保证装置固定后不会因为安装面不平带来附加的支撑应力，避免支撑应力导致的轴系弯曲影响实验结果。两侧支撑立板的轴承安装孔采用同轴加工工艺，两孔的同轴度公差控制在φ0.02mm以内，消除安装不同轴带来的附加振动干扰，保证实验中观测到的振动全部来自轴上的质量分布变化，而非装置本身的安装误差。轴系的两端预留了联轴器安装位，可以根据实验需要连接调速电机、磁粉制动器等负载模块，模拟带负载状态下的轴系振动特性，拓展装置的实验覆盖范围。配重块采用分体式的夹紧结构，不需要沿轴端套入就能在轴的任意位置完成固定，调整配重位置时只需要松开夹紧螺钉就能滑动配重块到目标位置后锁紧，单组配重调整时间不超过一分钟，适合课堂上短时间内完成多组变量切换的教学节奏。

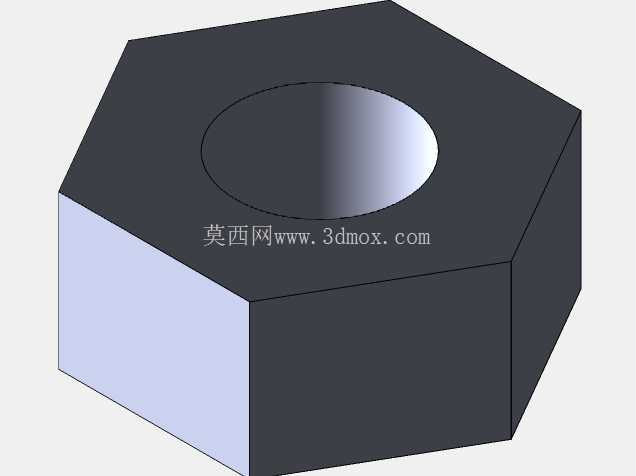

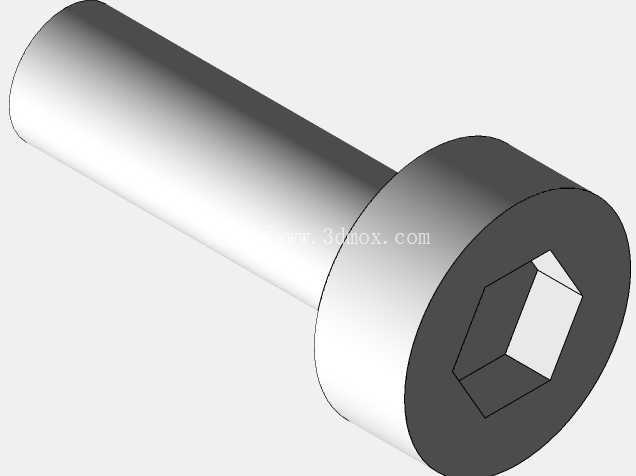

　　考虑到教学场景下高频次的拆装调整需求，所有的连接螺纹都采用标准公制粗牙螺纹，配套的紧固件都是通用标准件，出现零件损坏时可以直接采购替换，不需要定制特殊零件。装置的外露金属表面都做了发黑防锈处理，长期存放和使用不会出现锈蚀卡涩的问题，旋转部件的边缘都做了倒角处理，避免实验操作过程中划伤操作人员。轴系的最高设计实验转速覆盖了常见中小型旋转设备的工作转速区间，可以完整呈现从低速到高速过程中轴系通过一阶临界转速时的振动变化现象，让学习者直观理解临界转速的实际表现，掌握工业现场旋转设备过临界转速时的操作要点和振动特征识别方法。
