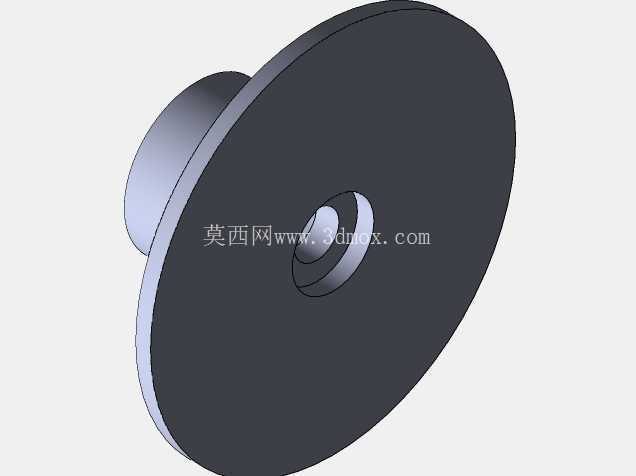

带凸台中心孔圆盘类回转结构件

　　这类带单侧凸台的圆盘回转结构，常作为电源类电磁器件的绝缘骨架端盖、磁芯定位支撑件使用，在小功率工频电源变压器、脉冲信号变压器的装配环节中，承担着绕组轴向限位、磁芯同轴定位、绝缘隔离的核心作用，避免绕组漆包线与金属安装结构直接接触造成绝缘击穿，同时保证磁芯与绕组的同轴度，降低漏磁带来的效率损耗。从实际装配场景来看，这类零件多采用绝缘电木或者阻燃PBT材质注塑成型，也有部分小批量试制场景采用机加工电木棒制作，其大直径圆盘的外圆面会与变压器的外壳内壁形成小间隙配合，单侧伸出的圆柱凸台会嵌入到外壳对应的定位沉孔中，不需要额外打胶或者螺丝固定，就能实现零件在壳体内的径向定位，避免器件受振动时出现内部结构移位。

　　中心位置的阶梯孔设计，是为了适配磁芯中心柱的安装尺寸，孔的台阶面可以抵住磁芯的端面，控制磁芯在轴向的装配位置，保证两片对合磁芯的气隙控制在设计要求范围内，避免气隙过大造成励磁电流超标，或是气隙不均匀带来的磁饱和问题。在结构设计层面，这类回转件完全依托旋转成型逻辑构建，所有截面轮廓都围绕中心回转轴对称分布，建模时只需要绘制单侧的轴截面轮廓，通过绕轴旋转即可生成完整实体，不需要额外的拉伸、切除特征，这种设计逻辑也和零件的加工工艺完全匹配——不管是注塑模具的型腔加工，还是机加工的车削工序，都是围绕回转中心走刀，能最大程度降低加工难度，减少工序周转时间。

　　从安装边界尺寸来看，大圆盘的外径尺寸需要匹配变压器外壳的内部容纳直径，单侧凸台的外径要比外壳定位孔小0.1-0.2mm，保证装配时能顺利推入，同时不会出现过大的径向窜动；中心阶梯孔的最小孔径要略大于磁芯中心柱直径0.05-0.1mm，避免过盈装配时撑裂零件，台阶面的平面度需要控制在0.05mm以内，保证磁芯端面贴合后不会出现倾斜；圆盘的厚度需要根据绕组的轴向压紧力计算，一般小功率变压器对应的端盖厚度在2-3mm之间，既能承受绕组浸漆后的膨胀压力，也不会占用过多的壳体内部空间。

　　在实际应用中，这类零件的圆盘端面还会预留0.2mm深度的浅槽，用来粘贴绝缘青稞纸，进一步提升绕组与端盖之间的绝缘等级，凸台的外圆面会做0.2mm的倒角，方便装配时快速对准外壳的定位孔，中心孔的入口处也会做倒角处理，避免磁芯装配时孔口的锐边刮伤磁芯表面的绝缘涂层。很多工程师在设计这类零件时，容易忽略圆盘外圆与凸台衔接处的圆角处理，直角衔接的位置在注塑冷却时容易出现应力集中，受温度变化影响时容易出现开裂，一般在衔接位置做R0.5的圆角就能有效分散应力，同时不会影响零件的装配尺寸。另外，这类零件的表面不需要做额外的喷涂处理，注塑或者机加工后的自然表面粗糙度就能满足使用要求，过高的表面光洁度反而会增加不必要的加工成本。在变压器的整体装配流程中，这类端盖零件会在绕组绕制完成、包裹绝缘胶带之后，从绕组的两端分别套入，凸台朝向绕组一侧，抵住绕组的端面，之后再装入磁芯，磁芯的中心柱穿过两端端盖的中心孔，对合后用卡箍或者胶带固定，最后整体推入外壳中，端盖的大圆盘外圆与外壳内壁配合，实现整个铁芯绕组组件在壳体内的固定，不需要额外的固定结构，装配效率很高。
