Theo Jansen仿生行走机构连杆框架结构

　　这套连杆框架结构是仿生行走机构的核心承载与传动基体，最早适配于Theo Jansen仿生兽类的行走装置开发，可广泛应用于科普展陈装置、低速仿生探测载具、户外自适应行走作业平台的结构搭建场景，区别于常规轮式移动结构，该类连杆组合结构能够依托固定轨迹的连杆铰接运动，在无复杂电控转向系统的前提下，实现类似生物步态的连续行走动作，对非平整铺装路面的适应能力远高于同尺寸的轮式移动结构。

　　从结构功能层面看，整套框架承担了双重作用：一方面作为所有运动连杆的安装基准，所有铰接点的位置精度直接决定了行走足端的运动轨迹是否符合设计预期，若铰接点位置偏差超过0.5mm，就会导致足端轨迹出现偏移，行走过程中出现卡滞、步态偏移甚至构件运动干涉的问题；另一方面框架本身也是整机受力的传递路径，行走过程中地面对足端的反作用力会通过连杆逐级传递到框架上，再分散到各个固定点位，因此框架的杆件截面选型、铰接点的加强结构都需要匹配整机的负载重量，避免长期往复运动下出现杆件变形、铰接点松旷的问题。

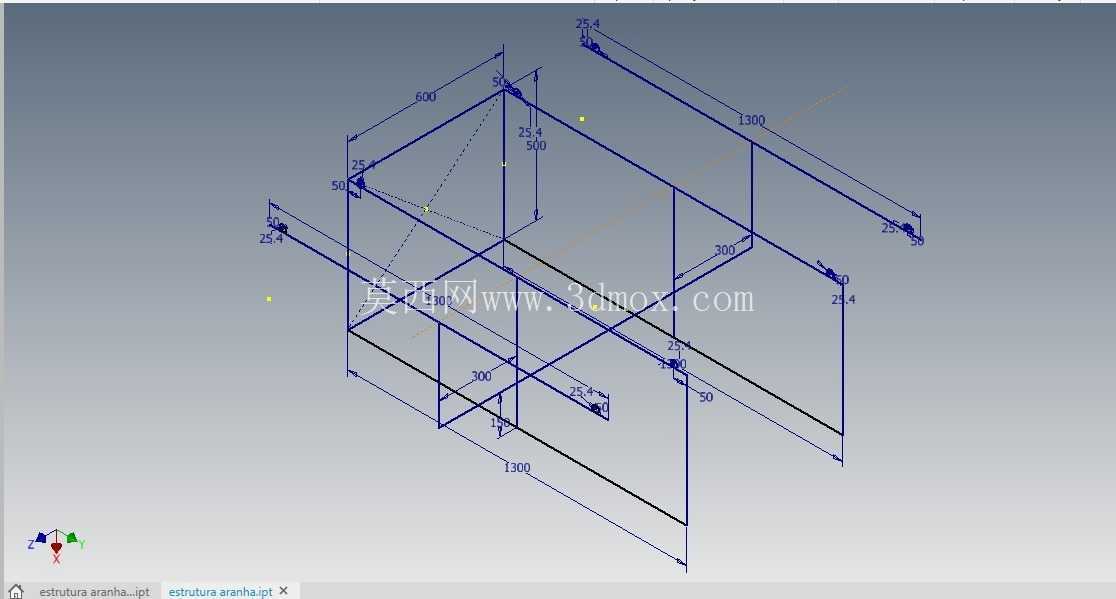

　　设计过程中首先确定的是足端的理想运动轨迹——需要保证行走阶段足端相对地面做近似直线的水平运动，避免整机出现上下起伏的颠簸，而抬足阶段足端需要抬升到足够高度，越过地面常见的小尺寸障碍物，基于这个轨迹要求反推各个连杆的长度参数与铰接点的相对位置，再将所有固定铰接点整合到统一的框架结构上，减少分散安装带来的累计误差。从给出的线框结构尺寸来看，框架整体的长宽边界控制在1300mm量级，横向与纵向的杆件排布预留了足够的连杆运动空间，所有铰接点的位置都做了尺寸链校核，相邻运动杆件之间预留了25.4mm的安全间隙，避免往复摆动过程中出现构件碰撞；框架的杆件采用等截面矩形型材设计，既能够保证足够的结构刚度，也便于加工时的尺寸定位，所有铰接点的安装面都设计在同一平面上，降低加工时的装夹难度，也能减少连杆运动时的平面外附加力矩，延长铰接轴承的使用寿命。

　　实际装配过程中，需要先将框架在工装平台上完成定位拼接，保证所有固定铰接点的同轴度误差控制在0.1mm以内，再逐一装配各级运动连杆，装配完成后需要手动盘动整个机构，检查全行程范围内是否存在运动卡滞、间隙不均的问题，确认轨迹符合设计要求后再做紧固锁死。这类连杆框架结构除了应用在仿生行走装置上，也可以经过尺寸缩放后适配到小型搬运机器人、管道探测行走机构等场景，只需要根据实际负载调整杆件的截面尺寸与铰接点的轴承选型，核心的连杆轨迹参数可以直接复用，能够大幅缩短同类行走机构的开发周期，减少前期轨迹验算的工作量。需要注意的是，框架上的所有铰接点安装位都需要设计成可微调的结构，方便后期装配时补偿加工误差，也可以根据实际的路面情况小幅调整连杆位置，优化行走步态的适应性，避免因为加工误差导致整个机构无法达到设计的运动效果。
