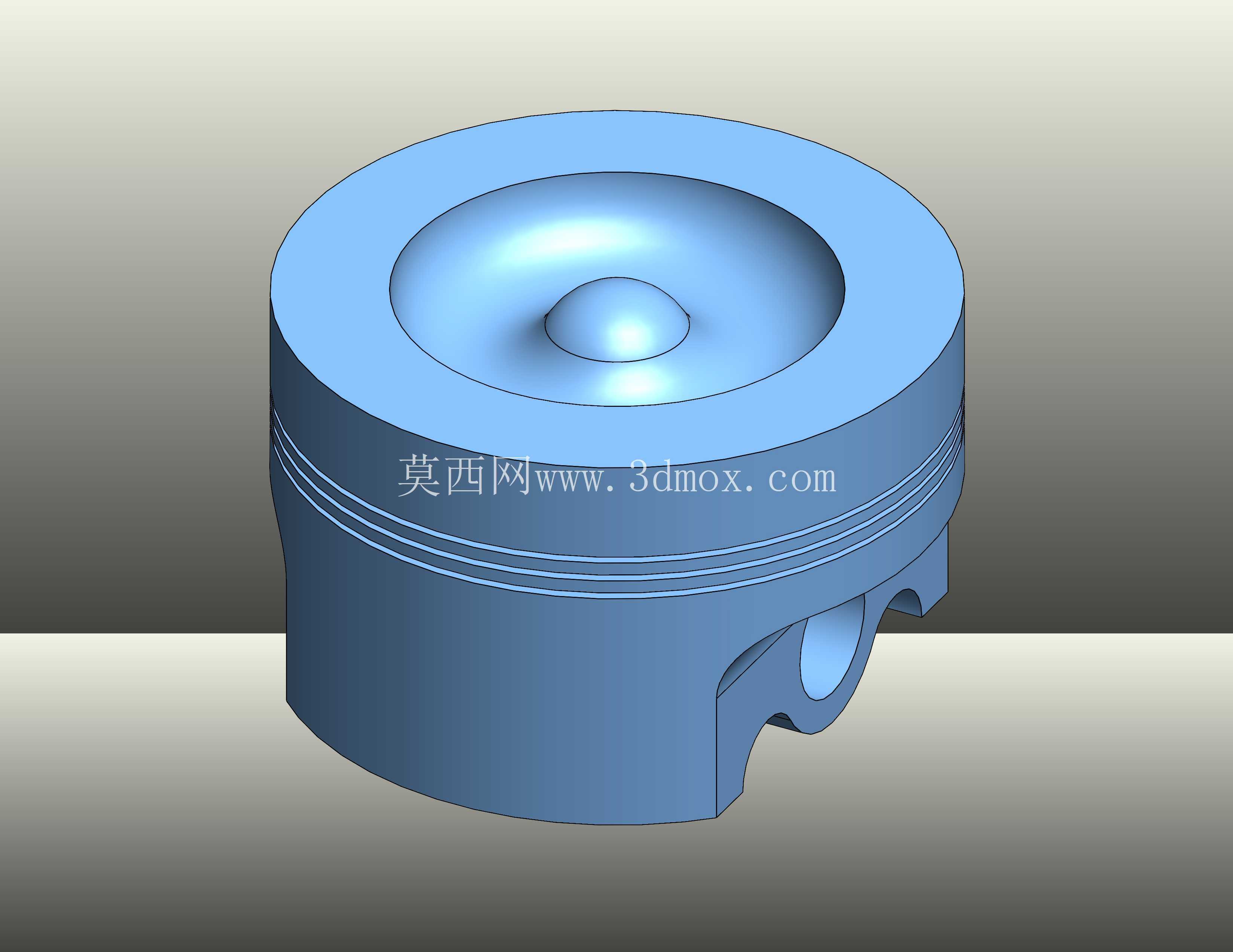

在中小功率往复式动力设备的结构设计场景中,这类带多特征组合的活塞类零件,是连接燃烧做功与动力输出的核心承载部件,日常选型建模时往往需要兼顾结构强度、运动配合精度与加工可行性,不能只盯着外观特征做无意义的堆叠。从实际使用场景来看,这类零件主要适配缸径80-100mm区间的单缸或多缸内燃机、小型往复式压缩机,工作时需要在缸套内做高频往复直线运动,顶部直接承接燃烧腔的压力冲击,侧部的环槽结构用于安装活塞环,实现燃烧腔与曲轴箱的密封,防止高压燃气窜入下部润滑区域,同时将多余热量通过活塞环传导到缸壁完成散热,下部的销孔结构用于安装活塞销,将活塞承受的气体作用力传递给连杆,最终带动曲轴旋转输出动力。

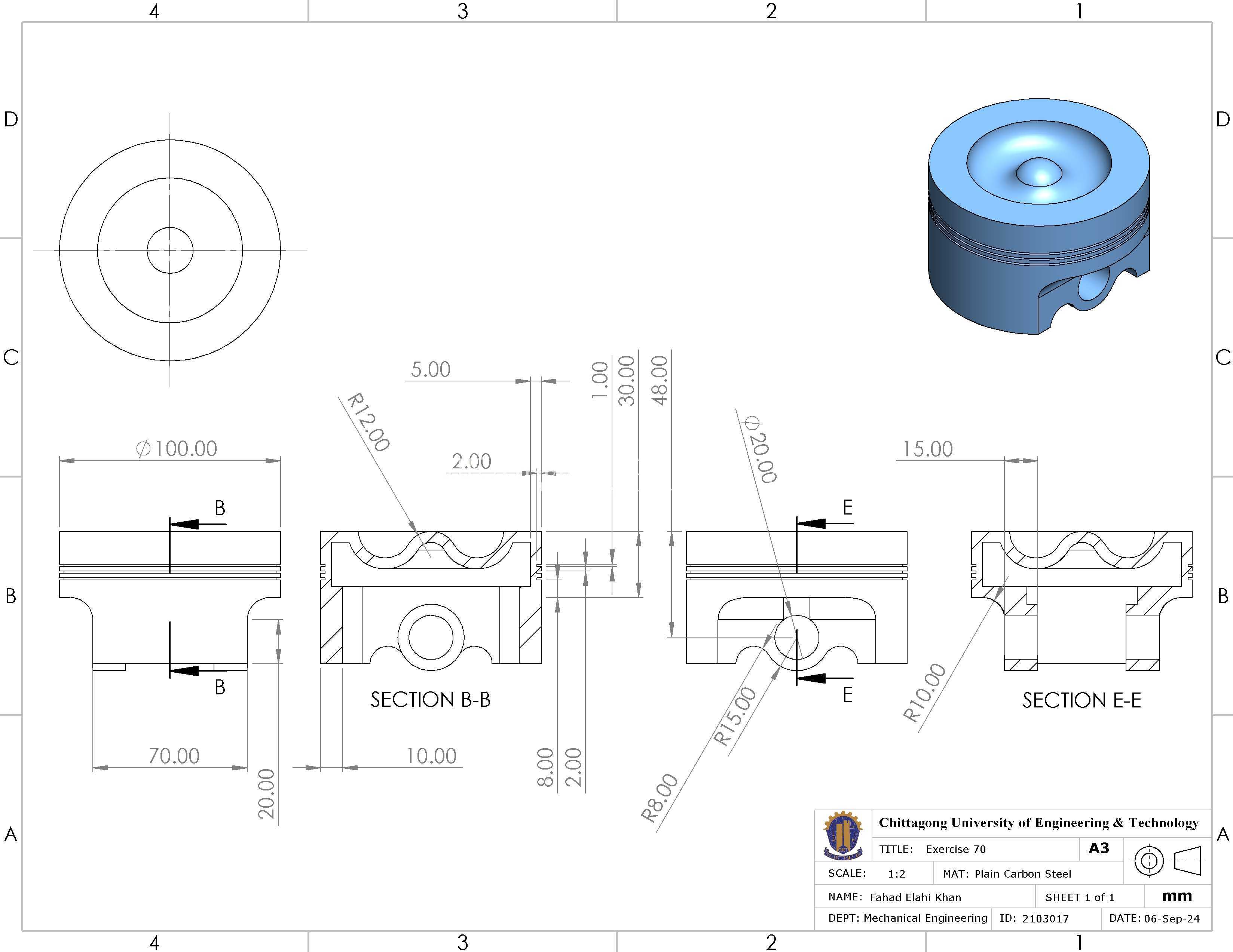

设计这类零件时,首先要考虑的是运动边界约束:零件的最大外圆尺寸必须与配套缸套的内径保持H7/f6的间隙配合,单边间隙控制在0.03-0.05mm,既不能因为间隙过小导致热膨胀后卡滞在缸套内,也不能因为间隙过大出现密封失效、敲缸异响的问题。顶部的球形凹坑结构,是为了匹配燃烧室的气流组织设计,在压缩行程末期引导进气涡流形成合理的混合气浓度分布,提升燃烧效率,同时避免平顶结构容易出现的应力集中问题,凹坑的深度与球面半径需要根据压缩比要求反复核算,不能随意改动尺寸。侧部的三道环槽设计,上下两道为气环槽,中间为油环槽,油环槽的径向位置设计有回油小孔,能够将油环从缸壁上刮下的多余润滑油导回曲轴箱,避免润滑油窜入燃烧室参与燃烧造成积碳。

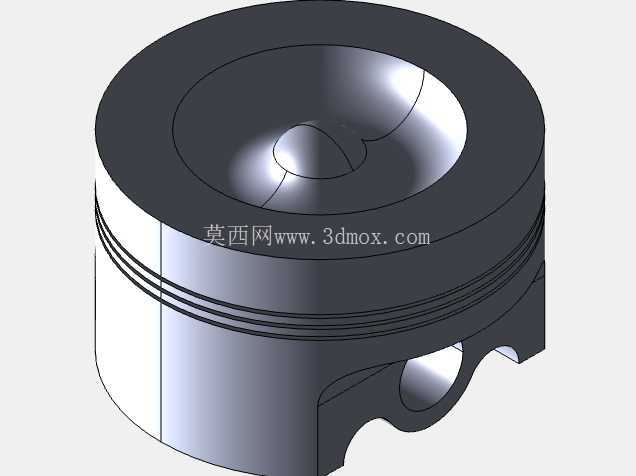

建模过程中用到的旋转、凸台拉伸、剪切拉伸、镜像、圆角这些特征,并不是为了展示软件操作技巧,而是完全对应实际加工工序的逻辑:主体结构采用旋转特征生成,是因为活塞整体为回转体结构,采用车削加工即可完成大部分外圆、顶面、内腔的粗精加工,加工效率高且同轴度容易保证;侧部的销孔凸台采用拉伸特征生成,是为了增加销孔位置的结构强度,避免高频交变载荷下销孔位置出现开裂,凸台的外轮廓需要做与内腔的顺滑过渡,减少应力集中点;剪切拉伸特征用于加工环槽、销孔以及下部的让位缺口,下部的缺口是为了给连杆摆动留出运动空间,避免活塞运动到下止点时连杆与活塞本体发生干涉;镜像特征的使用,是因为销孔两侧的凸台、缺口结构为对称设计,直接镜像可以保证两侧结构的尺寸一致性,避免手动建模出现的位置偏差,减少后续加工的找正难度;所有锐边位置都做了圆角处理,一方面是消除加工后的锐边毛刺,避免装配时划伤操作人员或密封件,另一方面是降低应力集中系数,提升零件的抗疲劳寿命,圆角半径根据位置不同控制在R0.5-R2之间,配合面的圆角不能过大,否则会影响配合精度。
从安装边界来看,零件的总高度需要匹配对应机型的行程长度,保证活塞运动到上止点时顶部不会碰撞气门,运动到下止点时不会脱出缸套;销孔的中心位置需要严格控制在活塞的轴线上,偏心量不能超过0.02mm,否则会造成活塞偏磨,导致缸套早期磨损;销孔的内径尺寸需要与活塞销保持过渡配合,装配时通过热装工艺完成连接,避免工作时销子出现窜动磨损销孔。零件材质选用普通碳钢,相比铝合金活塞拥有更高的结构强度,能够承受更高的燃烧压力,适合在固定动力、小型空压机等持续高负荷运行的设备上使用,加工完成后需要对表面进行磷化处理,提升初期磨合性能与防锈能力。实际建模时需要注意,所有特征的草图都要做完全约束,避免后续修改尺寸时出现特征报错,对称结构尽量使用镜像命令生成,保证设计参数的关联性,减少后期改型的工作量,同时要预留出加工余量与热膨胀间隙,不能直接按照理论尺寸建模,否则加工出来的零件无法满足实际装配使用要求。
