老式木工吊线垂结构三维数模

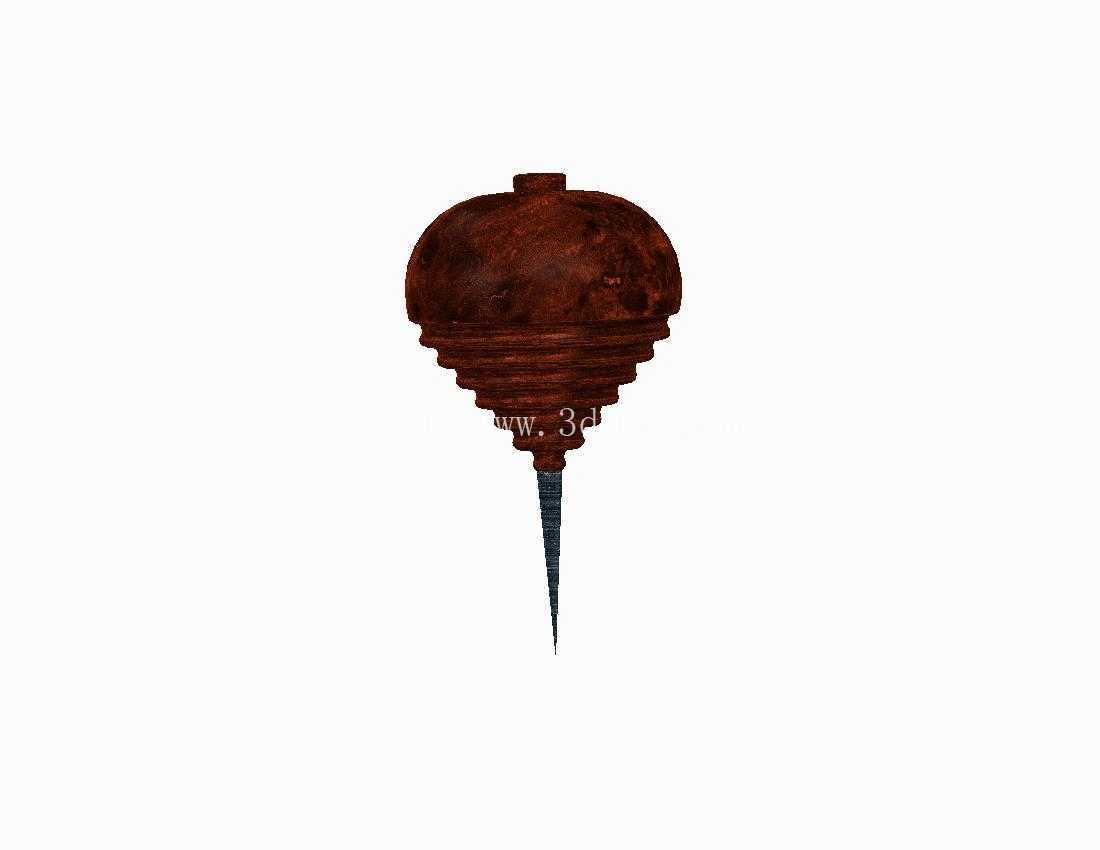

　　在建筑施工、木工作业、设备安装找正的现场场景里，吊线垂是沿用了上百年的基础找正工具，依靠重力作用自然形成垂直基准线，不需要复杂的电子校准结构，在无供电、复杂工况的现场环境里可靠性远高于多数电子测量设备，哪怕是高精度的激光投线仪，在强振动、粉尘弥漫的土建现场，也常需要搭配传统吊线垂做基准复核。这款吊线垂的主体采用上宽下窄的阶梯锥台结构，上部的膨大腔体设计主要是为了集中整体质量，降低重心，让垂体在悬挂后能更快进入稳定状态，减少风扰、挂线晃动带来的基准偏移；外表面的阶梯环状结构并非装饰设计，一方面是在铸造或车削加工时方便装夹定位，减少加工时的振颤，另一方面在垂体意外坠落接触硬质地面时，阶梯棱边可以分散冲击应力，避免整体出现开裂变形，相比光滑的圆锥面结构，抗磕碰性能提升明显。垂体顶端的小凸台是挂线固定结构，设计了内凹的穿线孔，挂线穿过孔后可以通过打结或者压接金属卡扣的方式固定，凸台的外径控制在合理范围，不会因为挂线固定点过宽导致垂体重心偏移，也不会因为尺寸过小出现穿线困难、挂线容易滑脱的问题。垂体下部的锥形尖部是基准对准结构，尖部做了收窄处理，尖端的圆角半径控制在极小范围，在对准地面基准点时可以减少视觉误差，尖部采用和主体不同的硬质材料设计，长期使用磨损后可以单独更换尖部，不需要整体报废整个垂体，降低现场工具的使用成本。

　　从安装边界来看，这款吊线垂的整体长度适配常规的施工挂线高度，上部膨大段的最大直径不会在狭窄的安装空间里出现剐蹭，比如在木结构梁柱安装找正时，垂体可以在梁柱的缝隙间自然下垂，不会被周边的木方、模板卡住；整体重量经过匹配设计，既不会因为重量过轻导致受风扰影响晃动幅度过大，也不会因为重量过重导致挂线承重过载、出现断线坠落的安全隐患。在实际作业使用时，只需要将挂线顶端固定在需要找正的构件上部基准点，待垂体自然稳定后，尖部指向的位置就是垂直投影点，不管是土建施工里的墙体砌筑垂直找正、木工装修里的门套安装垂直定位，还是工业设备安装时的机架垂直度初调，这款吊线垂都能提供稳定可靠的垂直基准。

　　设计这款数模的时候，重点还原了传统吊线垂的配重分布逻辑，没有做多余的轻量化镂空，因为吊线垂本身就需要足够的自重来保证稳定性，镂空结构反而会增加加工难度，也容易在现场使用时积存砂浆、木屑等杂物，改变垂体的原有重心，导致基准出现偏差；尖部的同轴度是整个模型的核心尺寸公差控制点，建模时严格保证尖部顶点和上部挂线孔的中心在同一条轴线上，避免出现重心偏斜导致的垂直基准误差，阶梯结构的每一圈棱边都做了微小的倒角处理，避免在搬运、使用过程中划伤操作人员，也减少磕碰时的应力集中点。

　　和市面上常见的光滑圆锥面吊线垂相比，这种阶梯结构的吊线垂在沾附砂浆、泥土之后，更容易清理，只需要顺着阶梯棱边刮除就能快速清理干净附着物，不会像光滑锥面那样沾附的杂物很难彻底清除，长期使用后因为附着物堆积导致重心偏移。在三维建模过程中，优先保证了各部分的同轴度公差，挂线孔的位置严格对齐垂体的中心轴线，尖部的锥度经过反复调整，既保证了尖端的对准精度，也避免尖部过细容易折断的问题；上部的挂线凸台高度经过适配，常规的棉线、尼龙线都可以顺利穿入固定，不需要额外扩孔处理。
