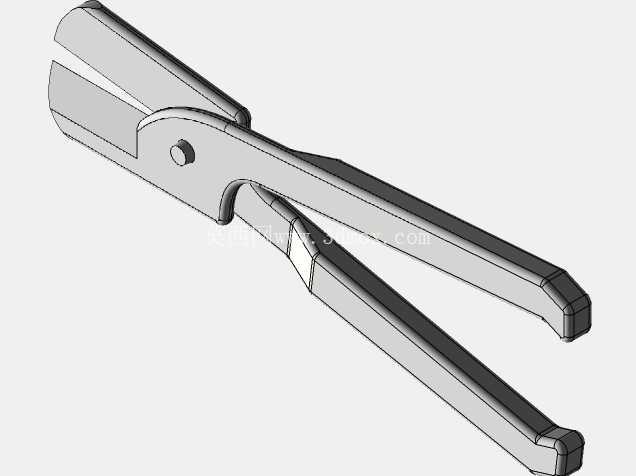

手动铁皮剪切钳结构设计

　　这款手动剪切工具主要面向钣金加工、五金维修、现场管线安装等场景设计，区别于普通家用剪刀，其结构完全围绕大剪切力、长使用寿命的工程需求搭建。从实际使用场景来看，在小型钣金作坊的薄板下料环节、水电安装现场的薄金属管线裁剪作业、设备维保过程中的废旧金属薄件拆除工作中，这类工具都能替代大型剪切设备完成小范围、灵活度要求高的剪切任务，不需要外接动力源，单人即可操作，适配无供电的野外作业、狭小空间作业场景。

　　从功能特性上看，该工具采用单销轴铰接的杠杆增力结构，两个钳臂长度远大于刃口段长度，通过力臂比例放大手部握持的作用力，让操作人员仅需施加普通握力就能在刃口处产生足够剪切应力，切断0.5-1.2mm厚度的冷轧钢板、镀锌铁皮、薄铝皮等常见金属薄板。刃口部分采用平直长刃设计，相比短刃剪钳，单次剪切行程更长，能够完成直线型长切口的连续剪切，减少多次对位产生的切口错位问题；钳臂尾部做了圆弧收边处理，贴合人手握持的轮廓，长时间作业时能降低手部局部压强，减少握持疲劳感。铰接位置采用圆柱销轴配合沉孔安装，销轴两端做铆压固定，保证两个钳体转动时无径向窜动，刃口间隙始终保持均匀，避免剪切过程中出现刃口卡滞、薄板被挤入钳体间隙的问题。

　　设计过程中首先围绕剪切力传递路径做结构优化，将钳体的受力截面做了变厚度处理：靠近刃口的区域厚度更大，保证刃口支撑刚性，避免剪切硬料时刃口崩裂或变形；靠近握持端的钳臂做了等强度的截面收窄，在保证抗弯强度满足最大剪切力要求的前提下，尽可能降低工具整体重量，减少操作人员的负重。刃口角度经过反复校核，采用小角度开刃配合背部支撑结构，既保证刃口足够锋利能够顺利切入金属板材，又避免刃口角度过小导致的强度不足、容易卷刃的问题。两个钳体的贴合面做了平面度公差控制，装配后刃口的贴合间隙控制在0.02mm以内，剪切薄料时不会出现毛边、连料的情况。

　　从安装与使用边界来看，该工具为纯手动一体式结构，不需要额外安装固定，操作人员握持即可使用；整体闭合状态下的长度适配成年人单手握持范围，张开最大角度时刃口开口量满足常规薄板剪切的送料需求，钳臂张开角度不会超过人手握持的舒适角度范围，避免过度张开导致的手部施力困难。钳体整体采用金属结构，没有额外的塑料包覆件，能够适应车间内的油污、金属碎屑环境，日常维护仅需要定期在铰接销轴处加注润滑油，清理刃口附着的金属碎屑即可，不需要复杂的保养流程。在实际选型使用时，需要注意该工具的剪切厚度上限，超过设计厚度的硬板材强行剪切会导致刃口崩缺、钳臂变形，其刃口仅针对金属薄板设计，不适合剪切钢丝、淬火钢件等高硬度线材或块料，避免结构过载损坏。
