并联运动学工作台轻量化结构设计

　　在精密装配、微纳加工、多自由度对位这类对运动精度与动态响应要求严苛的工业场景中，传统串联式运动工作台往往存在累计误差大、运动惯量高、高速工况下动态滞后明显的短板，并联运动学构型的工作台凭借多支链协同承载、运动惯量低、刚度重量比高的特性，逐渐成为这类场景下的核心执行构件。本次设计的并联运动学工作台结构，核心围绕实际产线中高频启停、快速点位运动的工况需求展开，从结构拓扑层面做了针对性的优化调整。

　　从实际设备用途来看，该工作台可作为精密点胶设备、芯片键合设备、光学检测对位平台的核心承载基体，负责搭载末端执行器或待加工工件，完成多自由度的快速位姿调整，要求在保证整体结构刚度满足加工负载要求的前提下，尽可能降低运动部件的自身质量，以此提升伺服系统的响应速度，降低驱动单元的功率负载，减少高速运动过程中的惯性冲击对定位精度的影响。

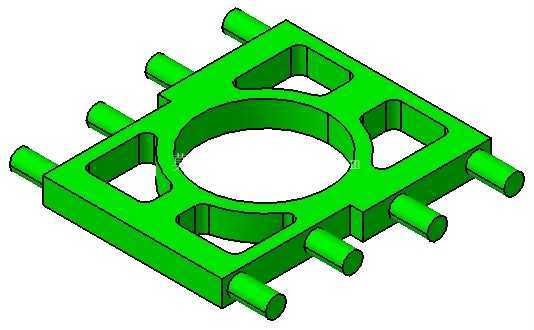

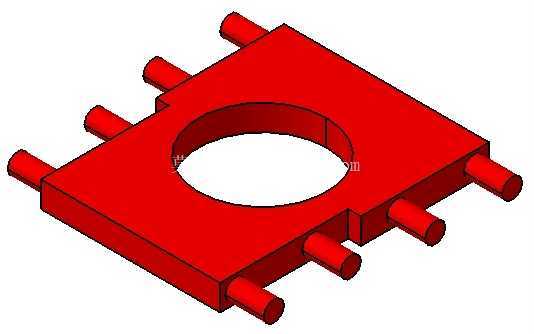

　　设计过程中首先梳理了原有同构型工作台的冗余材料分布：传统一体式铸造或铣削加工的并联工作台基体，往往在非主承载区域保留了过多实体材料，不仅增加了运动部件的整体质量，也在一定程度上抬高了构件的重心，对高速运动下的稳定性造成负面影响。本次优化以拓扑优化结果为基础，在主承载路径上保留连续的材料分布，在应力水平极低的非承载区域做了镂空挖除处理，中心区域预留大尺寸圆形安装位，可直接适配圆形载台、真空吸附盘等常用工装的安装接口，无需额外加装转接板，进一步降低装配后的整体高度，压缩运动部分的Z向尺寸。

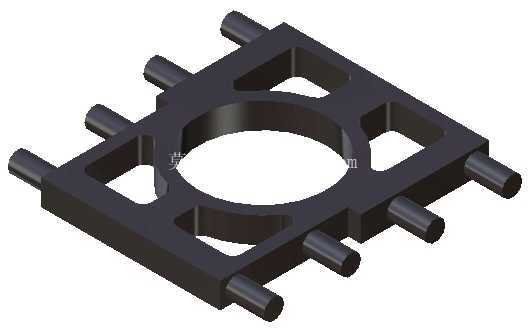

　　外形与安装边界层面，整体采用正方形外轮廓布局，八条圆柱形定位接杆沿四侧对称分布，每侧设置两根平行的圆柱凸台，作为与并联驱动支链的连接接口，圆柱凸台的直径与伸出长度严格匹配现有标准直线驱动模组的连接孔位，可直接与现有成熟的驱动支链完成装配，无需对现有设备的驱动端做定制化修改，降低了构件的替换适配成本。基体的整体厚度控制在满足抗弯刚度要求的最小值，镂空区域的过渡位置全部采用圆角过渡，避免铣削加工过程中出现应力集中，同时也减少了热处理过程中的变形风险。

　　功能特性上，优化后的结构整体质量较原实体结构降低29.97%，在相同的驱动参数下，工作台的最大运动加速度可提升近30%，定位稳定时间明显缩短；对称式的结构布局保证了各个方向上的刚度一致性，避免了非对称结构带来的各向动态性能差异，在多自由度联动过程中，各个支链的受力更加均匀，可有效延长驱动组件与铰接部件的使用寿命。中心圆形安装位的周边设置了均匀分布的螺纹孔预留位，可适配不同尺寸的工装夹具安装，四侧的连接凸台采用等直径设计，可兼容不同方向的支链安装，无需区分安装方向，降低了现场装配的出错概率。

　　从加工工艺角度考虑，优化后的结构所有镂空区域均采用直壁贯通设计，可直接通过三轴数控铣削完成加工，无需五轴设备即可实现全部特征的加工，加工成本与原结构相比无明显提升；所有非加工面的拔模角度符合铸造工艺要求，若采用铝合金压铸或工程塑料注塑工艺进行批量生产，可直接基于该模型开模，无需额外做工艺性修改，适配小批量定制与大批量量产的不同生产需求。在实际工况验证层面，该结构在额定负载下的最大形变量控制在微米级，完全满足精密加工与装配场景的刚度要求，轻量化带来的惯量降低，也使得伺服电机的温升较原结构有明显下降，长时间连续运行的稳定性得到有效提升。
