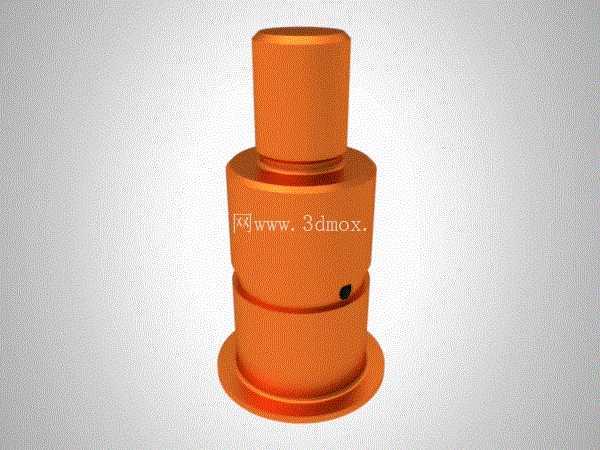

这类带法兰底座的阶梯轴结构,在轻工自动化输送线、小型工装夹具定位模块里应用十分普遍,很多人做建模的时候容易忽略安装边界的配合公差,最后打样出来装不上,反而要反复修配。先看实际使用场景,这类零件多数是作为定位铰接轴使用,底部的法兰盘是轴向定位基准,安装时法兰端面直接贴靠在安装基板的加工面上,法兰上通常会预留沉头孔或者销孔,用来穿装固定螺钉或者圆柱销,防止轴工作的时候发生周向转动或者轴向窜动。从结构分段来看,最底部的法兰盘直径是整个零件的最大外轮廓,安装时要注意基板上的沉槽深度必须和法兰厚度匹配,要是沉槽开浅了,法兰端面贴不实,轴的垂直度就没法保证,后续装在轴上的转动部件就会出现偏摆,长期运行会加剧配合面的磨损。
往上第一段轴径是主要的配合段,这个段的公差一般选h6或者g6,用来和带座轴承、铜套或者铰接件的内孔配合,长度要比配套安装的转动件厚度大0.2到0.5毫米,避免转动件夹死在法兰和上端轴肩之间。中间的轴肩是第二定位面,这个位置的圆角处理很关键,很多新手建模的时候直接做直角,实际加工的时候直角处会有应力集中,而且配套零件的内孔倒角如果没避开轴肩圆角,就会出现装配干涉,所以这里一般要做R0.5到R1的圆角过渡,对应的配合件内孔端要做1×45度的倒角,保证装配到位。
再往上的第二段轴径比配合段略小,这个段一般是用来安装卡簧或者锁紧螺母,做轴向的二次限位,防止工作过程中配合段上的零件脱出,这个段的长度要根据卡簧槽的位置或者螺母的厚度来定,要留出足够的锁紧空间,同时不能超出上端的安装边界,避免和周边的运动部件发生碰撞。最顶端的小直径轴段,多数是作为引导段,装配的时候用来快速对准配合件的内孔,减少装配时的对位难度,顶端一般会做C1的倒角,避免锐边划伤操作人员或者配合件的内孔表面。设计的时候还要注意那个径向的小孔,这个孔一般是用来穿装开口销或者紧定螺钉,当轴上安装的零件需要周向固定的时候,紧定螺钉可以穿过这个孔顶在配合件的键槽或者平面上,或者穿开口销来锁定上端的锁紧螺母,防止螺母在振动工况下松脱。建模的时候要注意各个轴段的同轴度要求,所有回转面的同轴度公差要控制在0.02毫米以内,法兰端面和轴线的垂直度公差要控制在0.015毫米以内,不然安装之后轴的偏摆量会超标,影响整套机构的运行精度。实际选型的时候,要先确认安装空间的轴向总长度,整个轴的总高度不能超过周边部件的运动包络,尤其是顶端的引导段,不能突出到设备的操作面之外,避免造成安全隐患。法兰盘的直径要根据安装基板的厚度来选,要是基板比较薄,法兰直径要适当做大,分散轴向的压紧力,避免基板被压变形。
材质方面一般选45号钢做调质处理,表面硬度达到HB220到250就可以满足普通工况的使用要求,如果是在腐蚀环境下使用,可以换成304不锈钢,不过要注意不锈钢的强度比调质45钢略低,轴径要适当放大来保证强度。另外配合面的表面粗糙度要达到Ra1.6,非配合面达到Ra3.2就可以,不需要过高的加工精度,不然会增加不必要的加工成本。很多人在做这类轴类零件建模的时候,容易忽略退刀槽的设计,在配合段和轴肩连接的位置,如果是磨削加工的话,必须留出宽度2到3毫米的退刀槽,不然磨削的时候砂轮会碰到轴肩,没法保证配合面的加工精度。还有那个径向小孔的位置,要避开轴的应力集中区域,不要开在轴肩的过渡位置,尽量开在直径较小的轴段上,减少对轴整体强度的削弱。
