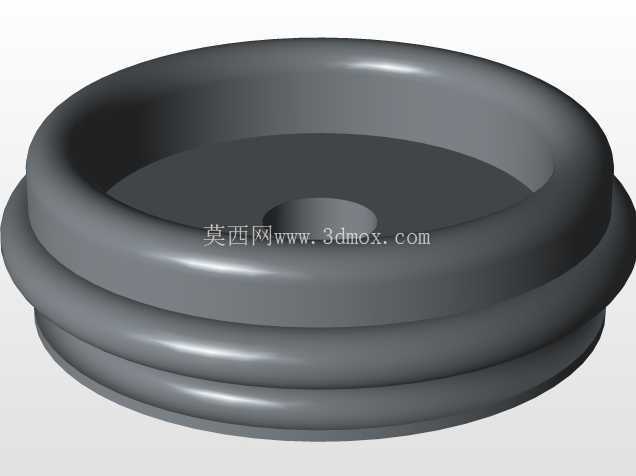

多层环形密封绝缘衬套结构设计

　　该环形多层结构件主要应用于电源变压器内部绕组与铁芯柱的装配衔接环节，在变压器的实际运行场景中，这类部件承担着多重核心作用：首先是实现绕组与金属铁芯之间的电气绝缘隔离，避免绕组漆包线在长期运行过程中因振动摩擦出现漆层破损，进而引发匝间短路、铁芯接地故障等问题；其次是为绕组绕制提供定位基准，多层环形凸棱的结构设计可以对不同匝数的绕组层进行轴向限位，防止绕组成型后出现轴向窜动，影响变压器整体的装配同轴度。从设计思路来看，该部件采用中心通孔与铁芯柱过盈配合的安装方式，中心孔的直径公差需要严格匹配铁芯柱的外径尺寸，通常选取H7/p6的配合公差带，既保证装配后不会出现径向松动，又不会因为过盈量过大导致部件装配时出现应力开裂。

　　外轮廓的多层环形凹槽结构，一方面可以增加部件表面的爬电距离，在变压器遭遇短时过电压冲击时，能够有效降低沿面闪络的发生概率；另一方面凹槽结构可以在绕组绕制过程中嵌入少量绝缘浸渍漆，待漆液固化后能够提升绕组与衬套之间的结合强度，增强整体结构的抗振动性能，适配户外安装、车载供电等存在持续振动的使用场景。外形尺寸方面，部件的总高度需要匹配对应功率变压器的绕组叠装高度，最外层环形凸缘的外径需要小于绕组骨架的内孔直径，预留0.2-0.5mm的装配间隙，避免骨架套装时出现卡滞；多层凸棱的圆角半径统一选取R2-R3的参数，避免尖锐棱角划伤漆包线的绝缘层，同时也能减少部件注塑成型时的应力集中问题，提升部件的机械强度。

　　在安装边界的考量上，该部件的上下端面需要保证足够的平面度，平面度公差控制在0.05mm以内，确保与上下绝缘端板贴合时不会出现间隙，防止绕组压紧后出现局部应力集中导致部件变形；中心孔的入口处设计有1×45°的导向倒角，方便装配时快速对准铁芯柱，提升流水线装配的效率。从材料选型的适配性来看，该结构通常采用耐温等级达到B级及以上的绝缘工程塑料注塑成型，能够长期承受变压器运行时绕组产生的130℃以内的工作温度，同时具备良好的耐绝缘油腐蚀性能，适配油浸式变压器与干式变压器两类主流产品的使用需求。

　　在实际的结构验证环节，需要重点考核该部件的绝缘耐压性能，通常要求在工频3kV的电压下持续1分钟不出现击穿、闪络现象；同时还要进行冷热冲击循环测试，在-40℃到120℃的温度区间循环50次后，部件不能出现开裂、变形等缺陷，保证在极端环境温度下仍能可靠发挥绝缘与定位作用。这类结构件虽然属于变压器内部的小型配套零件，但其尺寸精度与结构合理性会直接影响变压器整体的运行可靠性，在设计过程中需要充分结合绕组的绕制工艺、铁芯的装配公差、整机的绝缘要求进行多维度的参数匹配，不能仅按照单一的绝缘功能进行结构设计，比如多层凸棱的间距设计，就需要结合不同线径漆包线的绕制张力进行调整，张力较大的粗线径绕组对应的凸棱间距需要适当加大，避免绕线时线体嵌入凹槽过深影响绕组的平整度；而细线径绕组对应的凸棱间距可以适当缩小，提升轴向定位的精度。另外，部件的壁厚设计需要保持均匀，整体壁厚差控制在0.3mm以内，避免注塑成型时出现缩痕、翘曲等缺陷，保证批量生产时的尺寸一致性，降低后续装配环节的选配成本。
