多层环形带孔电源变压器铁芯结构

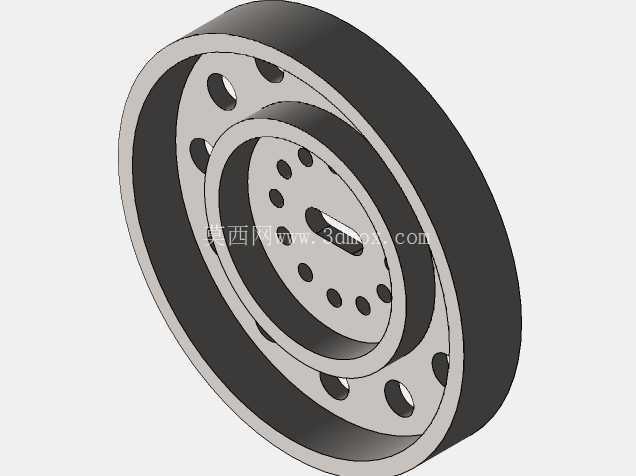

　　在中小功率工频电源的配套结构设计中，这类多层环形带孔的铁芯结构是绕制式电源变压器的核心导磁载体，区别于传统叠片式EI铁芯的结构形式，环形闭合磁路的设计能有效降低磁路气隙带来的空载损耗，在小功率控制电源、仪器仪表内置供电模块、低压照明供电回路中应用十分广泛。从实际装配场景来看，这类铁芯的安装边界需要匹配对应功率等级的绕线空间，外层环形结构的外径尺寸决定了变压器整体的最大安装直径，内层中心孔的尺寸既要满足初级、次级绕组的绕制空间需求，也要适配安装固定时的穿心螺杆或者安装支架的卡位尺寸，端面上均匀分布的通孔并非随意设置，部分通孔用于绕组的引线穿出固定，避免绕线完成后引线拉扯导致绝缘层破损，另一部分通孔用于铁芯与上下端绝缘盖板的定位固定，防止绕线过程中铁芯出现错位偏移。

　　设计这类结构时，首先要核算对应功率下的铁芯有效导磁截面积，多层嵌套的环形结构并非简单的堆叠，每一层的环宽差需要匹配不同线径绕组的排布空间，最外层的环体厚度需要兼顾导磁效率与整体结构强度，避免绕线时的张紧力导致环体出现形变，进而影响磁路的均匀性。端面上的孔位排布需要做动平衡校验，尤其是在部分对振动有要求的精密仪器供电场景中，均匀对称的孔位能避免铁芯在绕线设备高速转动时出现偏摆，同时孔位的边缘需要做倒钝处理，防止穿线或者装配时刮破绕组的绝缘漆包线，造成匝间短路的隐患。

　　从实际使用的功能特性来看，闭合环形的磁路结构能让励磁电流更小，相比同功率的叠片铁芯，空载发热情况有明显改善，适合长时间连续工作的供电场景，多层嵌套的结构也能灵活调整导磁截面积，在不同输入电压等级的适配中，不需要重新开模制作整体铁芯，只需要调整嵌套环的层数就能匹配不同的功率需求，降低了小批量定制场景的加工成本。在安装适配层面，这类铁芯的轴向厚度决定了变压器整体的安装高度，在设计配套的外壳或者安装位时，需要预留出绕组外层绝缘胶带的包裹厚度，以及引线弯折的空间，中心孔的尺寸公差需要控制在合理范围，既不能因为公差过小导致安装螺杆无法穿入，也不能因为公差过大导致铁芯固定后出现径向窜动，端面上的安装孔位需要和绝缘端盖的凸台做过盈配合定位，保证装配后整体结构的同轴度，避免绕组绕制完成后出现整体偏心的问题。

　　在实际的结构验证环节，这类铁芯的结构设计还要考虑绕线过程中的受力情况，外层环的侧壁需要承受漆包线缠绕时的径向张紧力，因此环体的壁厚需要根据最大绕线张力做强度校核，防止绕线过程中环体出现开裂或者变形，多层环之间的配合面需要做平整处理，避免存在凸起或者毛刺导致层间间隙过大，增大磁阻影响变压器的转换效率。
