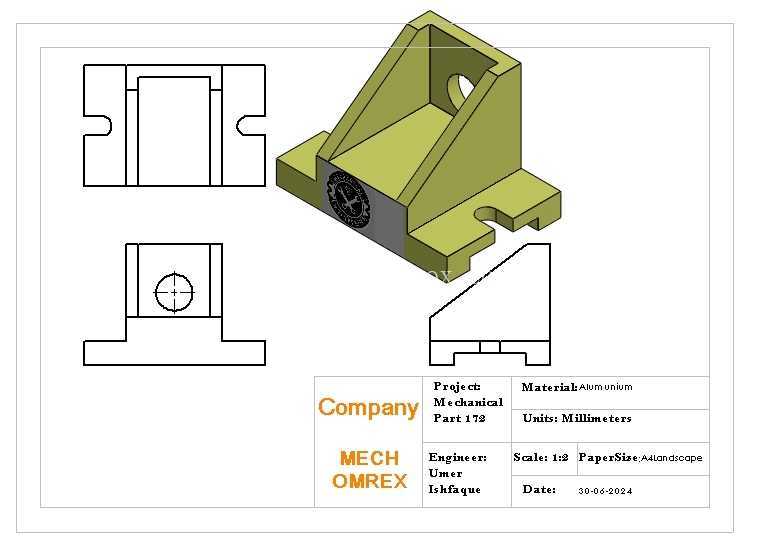

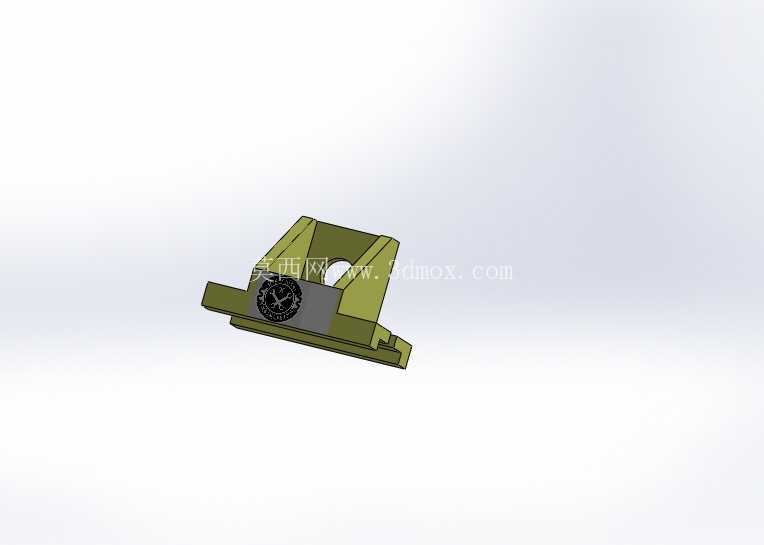

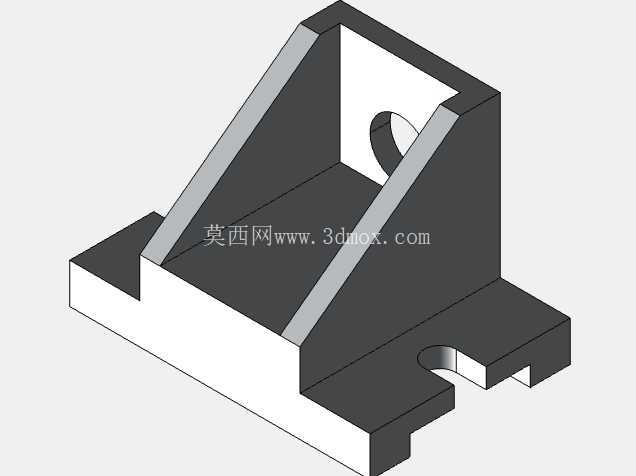

带燕尾安装槽的三角加强型支撑座结构

　　在非标自动化生产线的工位定位模块、小型电源设备的内部构件安装场景里，这类带三角加强结构的支撑构件是很常见的承载单元，日常接触的设备里，但凡需要在有限安装空间内实现垂直方向承载、同时要保证构件沿导轨方向可微调位置的工位，都能看到同结构原理的零件。从结构功能上看，这个构件的核心作用是为上方搭载的小型功能模块提供刚性支撑，底部的燕尾型卡槽是整个零件的安装基准，这种槽型的设计优势在于，安装时不需要额外做侧向定位，卡入对应规格的燕尾导轨后就能限制除滑动方向外的五个自由度，配合侧面的紧定螺钉孔，就能在调整到目标位置后完成锁止，相比普通的螺栓通孔安装，这种结构的位置调整效率更高，不需要反复拆装螺栓就能实现工位的线性微调，很适合小批量多品种的柔性生产工位使用。主体的三角加强筋是整个构件的刚性保障，从底部安装面一直延伸到顶部的承载立板，把立板承受的垂直载荷、侧向倾覆力矩直接传导到底部的安装基座上，避免立板在长期受载后出现弯曲变形，很多新手做结构设计时容易忽略加强筋的过渡圆角，这个构件在筋板和立板、底板的连接位置都做了合适的圆角过渡，能有效降低应力集中系数，就算承受交变载荷也不容易出现焊缝开裂或者基体断裂的问题，要是用铝合金材质加工的话，这种一体化的结构还能省去后续焊接加强筋的工序，直接通过铣削加工就能成型，加工效率比焊接结构高不少。

　　立板上的通孔是用来安装固定上方搭载的功能件的，孔位做了沉头设计，安装螺栓后螺栓头不会突出立板表面，避免和周边运动构件发生干涉，立板的端面平面度有明确要求，保证和搭载模块的安装面完全贴合，不会因为贴合间隙导致搭载模块出现倾斜，影响设备的运行精度。从安装边界来看，底部燕尾槽的尺寸是和标准线轨的燕尾规格匹配的，安装时不需要额外做适配加工，整个构件的总高度控制在紧凑范围内，不会占用过多的设备内部垂直空间，两侧的凸耳结构是为了方便安装时的抓取和位置微调，就算戴着手套操作也能稳定挪动构件，不会因为表面过于光滑导致安装对位困难。

　　在设计这类支撑构件的时候，首先要明确的是实际承载的载荷大小和载荷方向，如果主要承受垂直方向的静载荷，加强筋的厚度可以适当减薄来控制整体重量，如果要承受侧向的冲击载荷，就要适当加大筋板的厚度，同时提高筋板和立板连接位置的圆角半径，分散应力集中点。另外还要考虑安装场景的空间限制，要是安装位置周边有其他运动构件，就要提前核算构件的最大外轮廓尺寸，避免设备运行时出现碰撞干涉，底部燕尾槽的配合公差要选合适的过渡配合，间隙太大的话调整位置时会出现晃动，影响定位精度，间隙太小的话卡入导轨时阻力太大，调整起来很费劲。

　　很多人做这类零件的时候容易忽略安装面的平面度要求，觉得只要尺寸对了就能用，实际上如果底部安装面的平面度超差，锁紧紧定螺钉的时候会导致构件出现微小的变形，上方搭载的模块位置就会出现偏移，后续调试的时候要花很多时间去校正位置。还有立板上的安装孔位置，要根据搭载模块的安装孔位来做对应设计，孔边到立板边缘的距离要满足最小壁厚要求，避免锁螺栓的时候出现孔边开裂的问题。在电源变压器这类电气设备的内部结构里，这类支撑座还需要做表面氧化处理，提高构件的绝缘性能和抗腐蚀能力，避免长期在设备内部的温热环境下出现表面锈蚀，影响设备的绝缘性能。要是用在食品加工类的设备上，材质就要换成符合食品接触要求的不锈钢，表面做抛光处理，不容易积留污渍，方便日常的清洁维护。不同应用场景下对零件的细节要求会有差异，但核心的结构逻辑是一致的，就是用最紧凑的结构实现足够的承载刚性，同时兼顾安装调整的便捷性，减少现场安装调试的工作量。
