旧材料检测用框架式承载机架结构

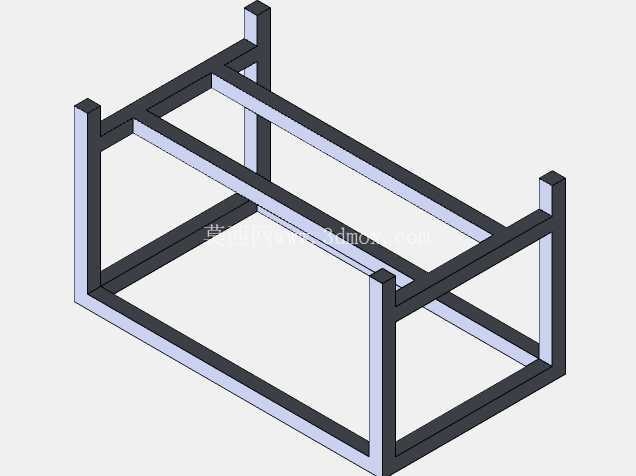

　　从结构设计逻辑来看，整体采用等截面矩形型材拼接成型，四条竖向支撑腿分布在框架四角位置，上下两层横向围框形成双层受力结构，下层围框距离支撑腿底端预留了120mm的安装调节余量，可适配不同厚度的减震垫脚或地面固定膨胀螺栓安装，上层围框作为主要的作业承载面，可根据检测需求加装物料夹持夹具、硬度检测探头、成分扫描模块等不同功能组件，框架内侧的横向连接杆件并非均匀分布，而是在靠近操作人员作业侧预留了宽度为600mm的无遮挡操作区间，方便测试人员将大块旧金属构件、复合板材等待测物料直接推送至框架中心检测位，无需从框架顶部吊装，适配实验室中小批量旧材料的快速检测作业流程。在材料性能测试、废旧物料回收分选的实验室及中试线场景中，这类框架式承载机架是旧材料调查作业的核心承载基体，区别于封闭式的试验箱体结构，该机架采用开放式矩形框架布局，核心作用是为旧材料的取样摆放、检测模块安装、人工操作观测预留充足的作业空间，避免封闭结构带来的操作遮挡与物料取放阻碍。

　　从受力设计角度，竖向支撑腿与横向围框的连接节点采用了45度切角拼接加角部加强块的结构形式，避免直角对接带来的应力集中问题，单根竖向支撑的截面尺寸可满足单框架承载不超过800kg的静载荷要求，完全覆盖常规旧金属块、废弃绝缘构件、废旧变压器铁芯拆解件等常见待检测旧材料的重量范围，框架整体的长宽尺寸控制在1200mm*800mm，高度为900mm，刚好匹配成年操作人员站立作业的肘部高度，无需额外配置垫高站台即可完成物料摆放、检测操作、数据记录等全流程作业，降低长时间作业的疲劳感。

　　在安装边界方面，框架底部的四个支撑腿底端均预留了直径14mm的地脚安装孔，可直接通过膨胀螺栓固定在水泥地面上，也可搭配福马轮实现整个机架的灵活移动，适配不同工位之间的检测作业调度需求；框架上层围框的型材表面预留了间隔100mm的T型安装槽，无需额外打孔即可通过T型螺栓快速固定各类检测工装夹具，大幅缩短不同检测项目的工装切换时间。这类机架结构没有多余的装饰性构件，所有杆件均承担受力或安装基准的作用，开放式的结构设计也方便日常清理作业过程中掉落的材料碎屑、粉尘，避免杂物堆积在结构缝隙中影响后续检测精度，在旧材料回收企业的来料检测区、高校材料学院的废旧材料性能实验室、机械再制造企业的零部件失效分析工位都能适配使用，既可以作为独立的检测承载台使用，也可以作为整条旧材料分选检测线的单个工位模块，与上下游的物料输送、标记分选设备进行拼接组合。

　　从建模细节来看，所有型材的拼接位置均做了贴合实际装配的间隙处理，角部加强块的安装孔位、型材端面的工艺倒角都按照实际加工标准做了还原，可直接导出工程图用于下料加工，不需要二次调整结构细节，框架的杆件截面参数、节点连接形式都经过静力学仿真验证，在额定载荷下的最大变形量不超过0.2mm，不会因为机架变形影响检测传感器的安装精度，保障旧材料相关检测数据的可靠性。
