带回转工作台脚踏控制焊接变位设备

　　在中小批量结构件焊接生产场景里，圆形法兰、管段类环缝工件的焊接一直是工位效率瓶颈——手工焊接时工人需要不断调整身体姿态、转动工件来匹配焊枪角度，不仅焊缝成型一致性差，长时间保持蹲姿、扭身操作也极易产生职业疲劳，焊缝漏焊、未熔合的缺陷率常年居高不下。这款焊接变位设备的设计初衷，就是针对直径600mm以内、单重不超过200kg的圆形回转类工件，提供稳定的转速匹配与工件支撑，让工人只需要专注于焊枪的送进与角度控制，无需反复挪动工件位置。

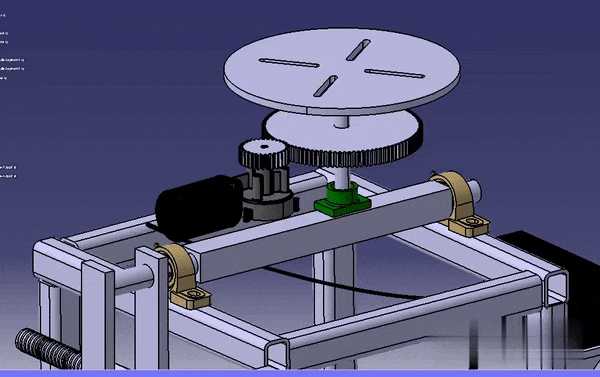

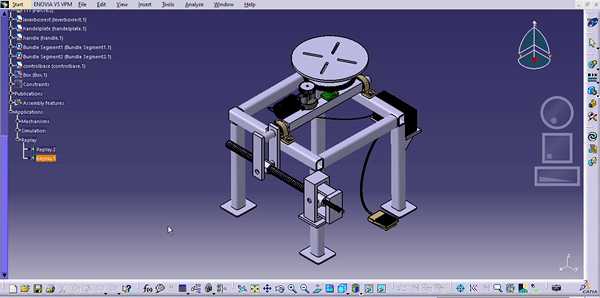

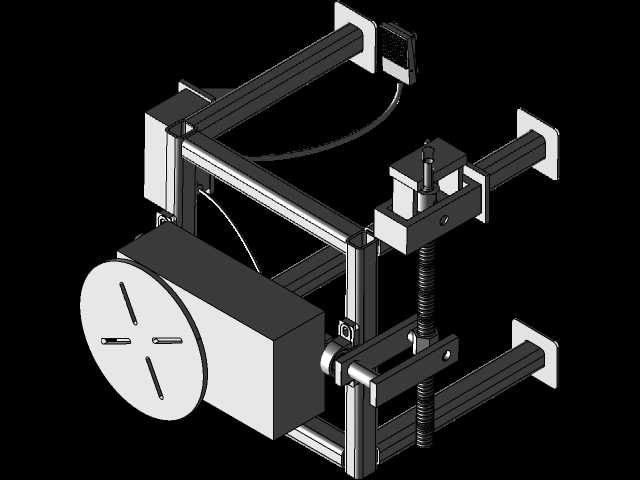

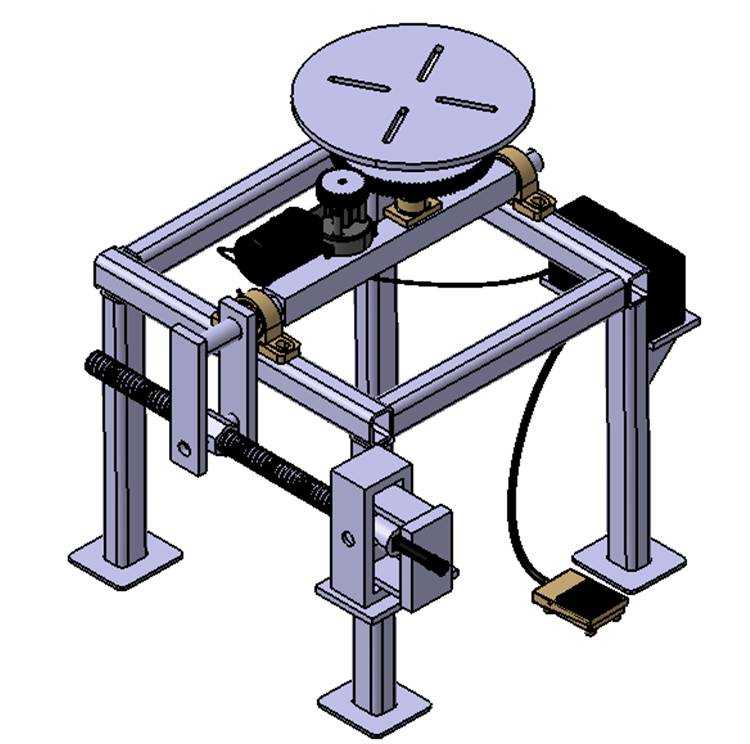

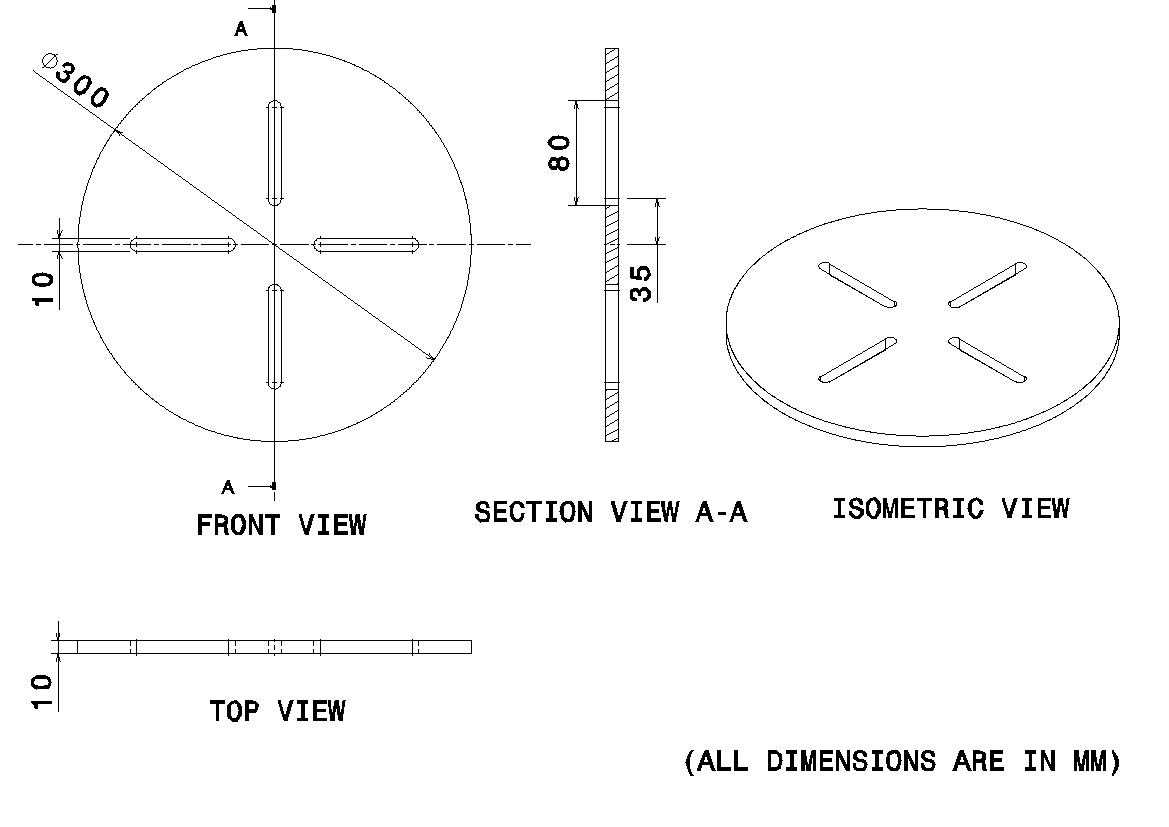

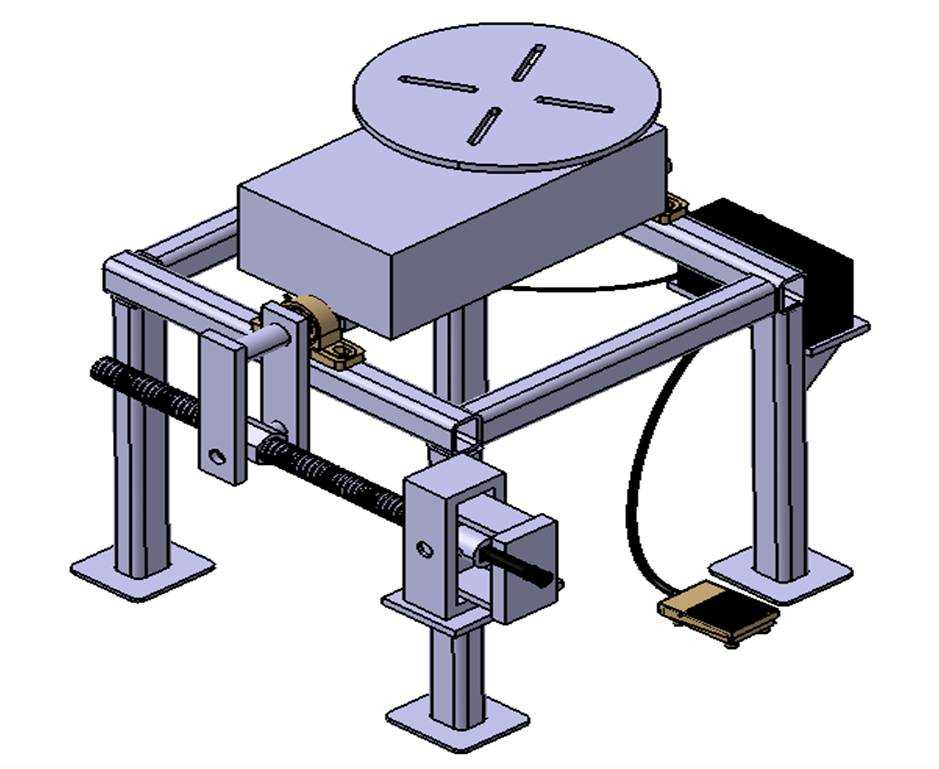

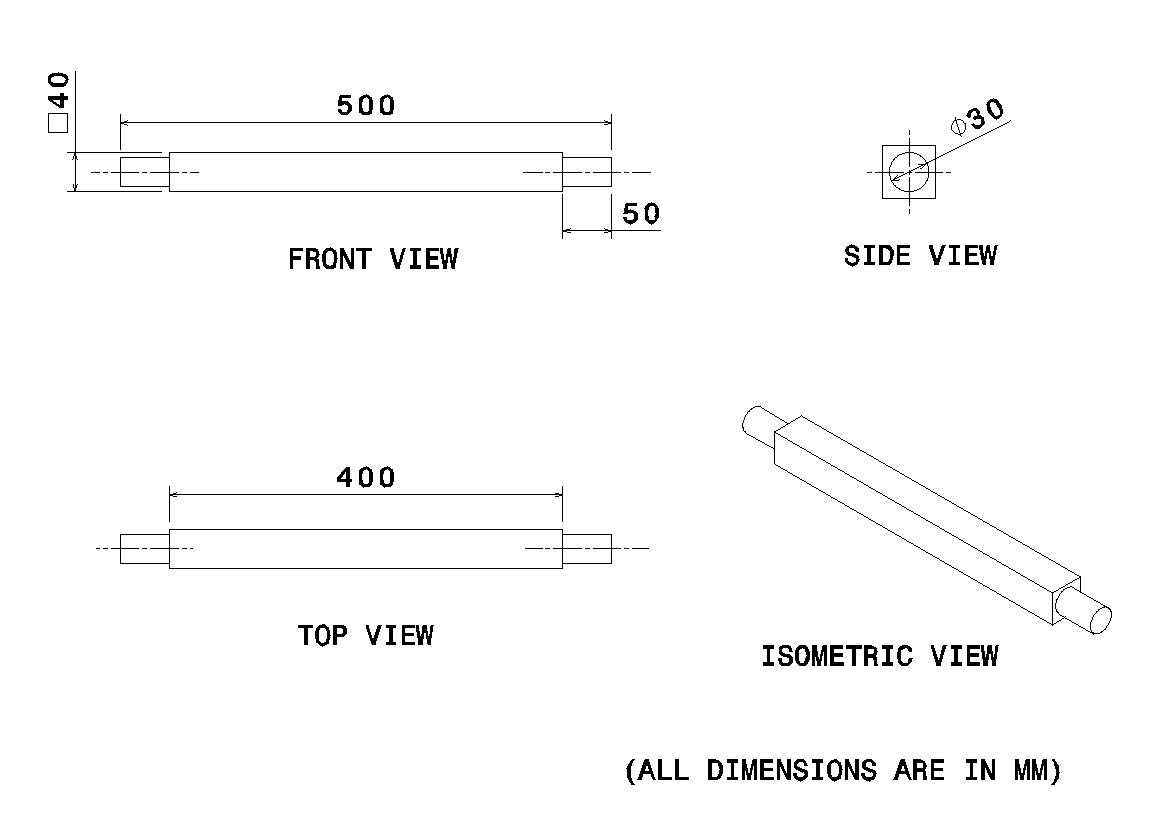

　　从结构布局来看，设备采用四立柱方管焊接机架作为承载主体，底部四个方形安装脚板预留了M16的膨胀螺栓安装孔，安装时需要保证机架上平面的平面度公差不超过0.5mm/m，避免后续回转工作台运转时出现偏载抖动。机架上部的回转工作台采用十字开槽的圆形盘面设计，槽宽14mm，可配合T型螺栓、快速压钳实现不同直径工件的快速装夹，盘面下方连接蜗轮蜗杆减速机构，由侧置的驱动单元提供动力，输出转速可在0.5-5rpm范围内无级调整，匹配不同焊接工艺下的线速度要求——比如手工电弧焊时可选用较低转速保证熔池充分成型，气保焊时可适当提高转速匹配连续送丝的焊接节奏。

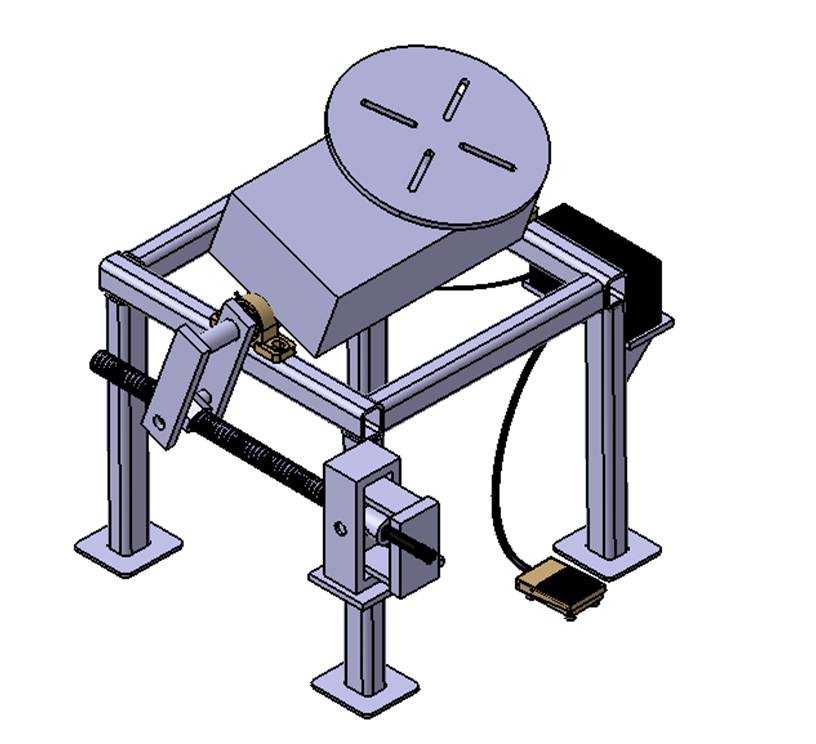

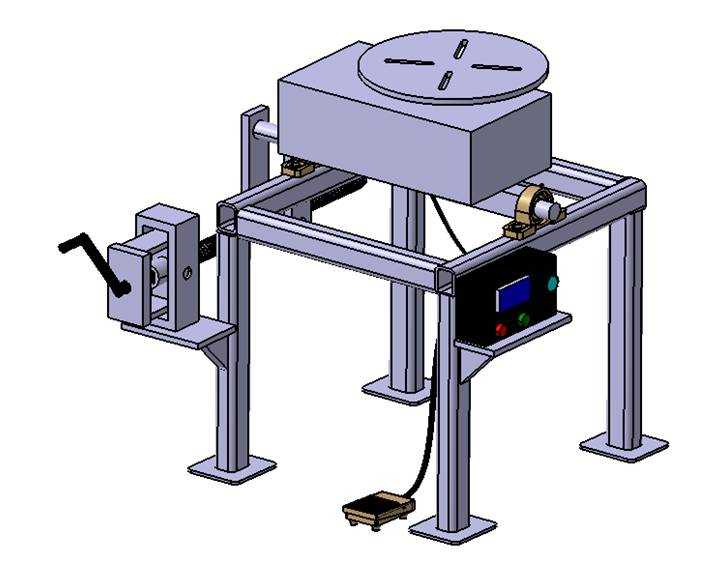

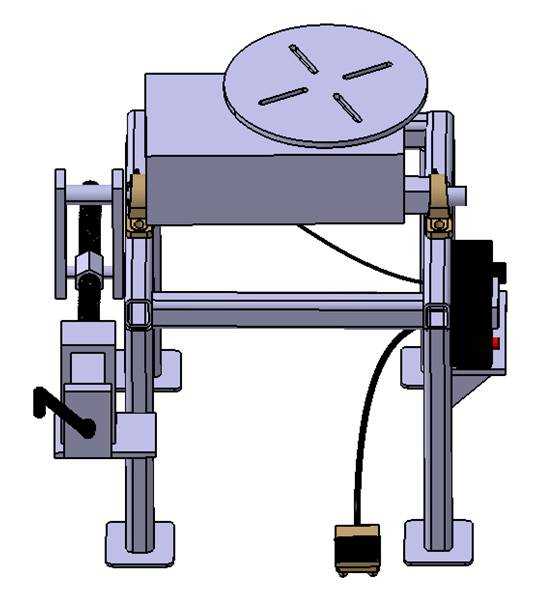

　　设备的俯仰调节机构采用梯形丝杠传动结构，手轮驱动端设置在机架侧方，操作人员可站在工位侧方轻松调整工作台的俯仰角度，调节范围覆盖0-90度，可满足平焊、角焊、立焊等不同焊接位置的姿态需求，梯形丝杠自带的自锁特性可以保证角度调整后不会出现自行滑落的安全隐患，无需额外增加锁紧机构。设备的控制单元采用脚踏开关作为触发控制，脚踏开关通过5米长的耐油电缆连接到驱动控制盒，工人在双手握持焊枪、佩戴焊接防护手套的状态下，可通过脚踩动作控制工作台的启停与正反转，无需抬手操作面板上的按钮，避免中断焊接操作节奏，也减少了焊枪高温余温烫伤操作人员的风险。

　　从设计细节上看，所有传动部位都设置了可拆卸的防护罩，避免焊接飞溅、打磨碎屑落入丝杠、齿轮啮合区域造成传动卡滞，机架方管的连接处全部采用满焊工艺并做了去应力退火处理，长期承受交变焊接载荷也不会出现机架变形的问题。电气布线全部沿机架方管内部走线，外部仅露出脚踏开关与驱动电机的连接线缆，线缆外层套有防火波纹管，可抵御焊接飞溅的高温灼烧，降低线路老化短路的风险。设备的安装边界尺寸控制在长1200mm、宽800mm、高度1100mm范围内，不需要额外做地基预埋，直接在硬化的车间地面上打膨胀螺栓固定即可投入使用，适合小型机加工车间、钢结构加工点的工位布局调整需求，不需要占用过大的生产场地空间。

　　在实际工位匹配中，这款变位机可单独作为手工焊接的辅助工装使用，也可配合小型焊接操作机、焊枪摆动器实现半自动化环缝焊接，针对管法兰对接、圆形封头焊接、小型回转支座类工件的焊接作业，可将单道环缝的焊接时间缩短30%以上，同时焊缝的余高、熔宽一致性相比纯手工转动工件焊接有明显提升，也能减少工人反复转动重型工件的体力消耗，降低焊接作业过程中的腰部、腕部职业损伤概率。设计时特意将驱动控制盒设置在机架后侧的封闭安装空间内，避免焊接飞溅直接打在控制元件上，控制盒的散热孔采用朝下布置的迷宫结构，既保证散热效果，也能防止金属碎屑、焊接烟尘落入控制盒内部造成元件短路，提升设备在恶劣焊接车间环境下的运行稳定性。
