计数点焊机操作控制柜结构设计方案

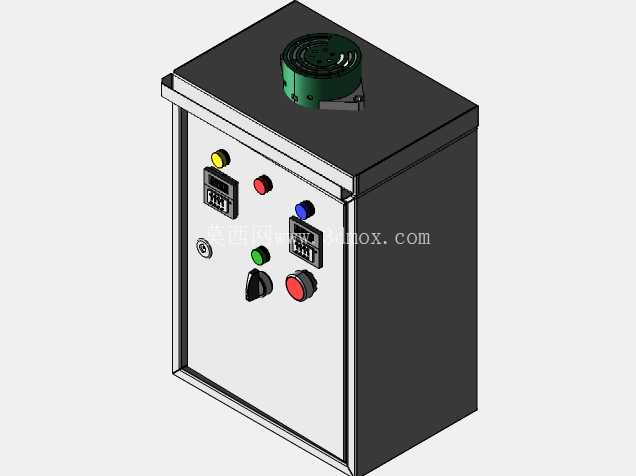

　　这套电控柜体结构主要服务于车间固定式电阻点焊工位的控制需求，在五金制品、薄板金属加工、汽配零部件焊接产线中，这类柜体需要就近布置在焊接作业点旁1.5米范围内，既要方便操作人员随时调整焊接参数、触发作业指令，也要隔绝焊接过程中的飞溅、粉尘对内部电气元件的损伤。从结构布局来看，柜体采用立式落地安装形式，顶部预留了轴流风机的安装位，对应内部PLC、焊接控制器、继电器组等发热元件的散热风道，风机外凸高度控制在75mm以内，不会额外增加过多顶部安装空间，同时风机周边做了翻边防水结构，避免车间顶部冷凝水滴入柜体内部。

　　正面操作区域的元件排布完全按照一线操作人员的作业习惯设计：最上方布置两个数显计数表，分别对应焊接点数统计与焊接电流参数显示，安装高度距离柜底1.4米，刚好匹配站立作业人员的平视视线范围，不需要低头或者抬手就能快速读取参数；数显表下方依次排布状态指示灯，黄色对应设备待机、红色对应故障报警、绿色对应焊接就绪、蓝色对应参数锁定，不同颜色的按钮间距保持在20mm以上，避免操作时误触相邻元件；操作区下半部分设置了钥匙开关、旋钮选择开关与大直径急停按钮，急停按钮采用红色蘑菇头款式，突出面板表面30mm，发生异常时操作人员可以手掌直接拍击触发，不需要精准按压，符合安全设计规范。

　　柜体的门板与主框架采用1.5mm厚冷轧钢板折弯成型，门板内侧预留了线槽安装位，所有面板元件的接线可以顺着门板线槽走到柜体侧边的接线端子排，不会出现线缆杂乱缠绕的情况；门板与框架之间设置了2mm厚的聚氨酯密封胶条，闭合后可以达到IP54的防护等级，能够阻挡焊接飞溅的火星、车间打磨产生的金属粉尘进入柜内。柜体侧面没有额外开孔，所有进出线都布置在柜体底部，底部预留了4个直径50mm的格兰头安装孔，强电、弱电、信号线缆可以分开走线，避免焊接大电流对计数信号产生电磁干扰；柜体底部设置了100mm高的安装支脚，既可以让柜体远离地面的积水、油污，也方便现场布线时从下方穿线，不需要抬高柜体就能完成线缆接驳。从安装边界来看，柜体整体宽度控制在400mm，深度350mm，高度650mm，加上顶部风机的总高度为725mm，现场安装时只需要预留0.2平米的地面空间，不需要额外做混凝土基础，直接用膨胀螺栓固定在地面或者焊接工位的型钢支架上即可；门板打开角度可以达到120度，完全打开后不会碰到旁边的焊接工装，日常检修时不需要拆卸柜体其他部件，打开门板就能触碰到所有内部安装的电气元件。

　　顶部的散热风机采用独立的供电回路，和柜内的温度传感器联动，当柜内温度超过45度时风机自动启动，低于30度时自动停止，既保证散热效果，也能减少车间粉尘被吸入柜内的量；操作面板上的所有元件都采用快插式接线端子，后期如果某个按钮或者数显表损坏，不需要拆解整束线缆，拔掉对应端子就能更换元件，大幅缩短设备停机维护的时间。考虑到焊接车间的工况，柜体表面做了静电喷塑处理，颜色采用浅灰与深灰搭配，正面操作区为浅灰色，减少光线反射对操作人员读取参数的影响，柜体侧面与顶部为深灰色，不容易显露出焊接飞溅留下的痕迹，日常清理只需要用干布擦拭就能保持整洁。
