工业传动用三相异步电机结构三维设计

　　在工业生产的各类传动场景中，三相电机是应用覆盖面极广的动力输出核心部件，从输送线辊道驱动、机床主轴进给、风机水泵负载拖动，到自动化生产线的工位动作执行，几乎所有需要持续稳定旋转动力的工位，都能见到这类电机的应用身影。不同于单相电机仅适配小功率民用场景，三相电机依托三相交流电的相位差形成自然旋转磁场，无需额外启动电容或移相结构，运行过程中转矩输出更平稳，振动幅值控制在更低区间，长时间连续运行的可靠性更适配工业现场7*24小时的作业需求。

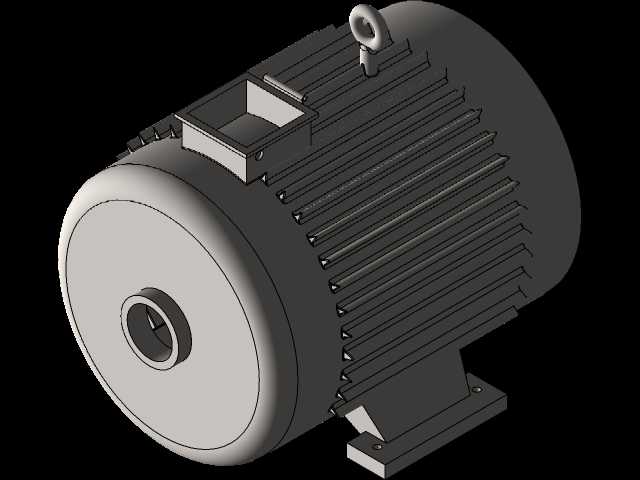

　　从结构设计逻辑来看，这款三相电机的三维建模完全遵循实际量产产品的装配层级搭建，首先是定子组件部分，模型完整还原了定子铁芯的叠压结构、绕组的排布走向以及机座的散热筋布局——散热筋采用轴向平行排布设计，既可以在电机运行时通过转子自带风叶的气流带走铁芯热量，也能在安装端适配独立风冷罩时，引导气流沿轴向顺畅流通，避免局部热量堆积。机座的安装脚位置预留了标准长条形安装孔，孔位间距符合通用工业电机的安装尺寸规范，不管是卧式安装在设备机架的预埋板上，还是搭配法兰盘做立式安装，都能直接匹配现有安装位，不需要额外做转接板加工，这一点在设备改造替换旧电机时尤为重要，可以大幅缩减现场安装的调整工时。

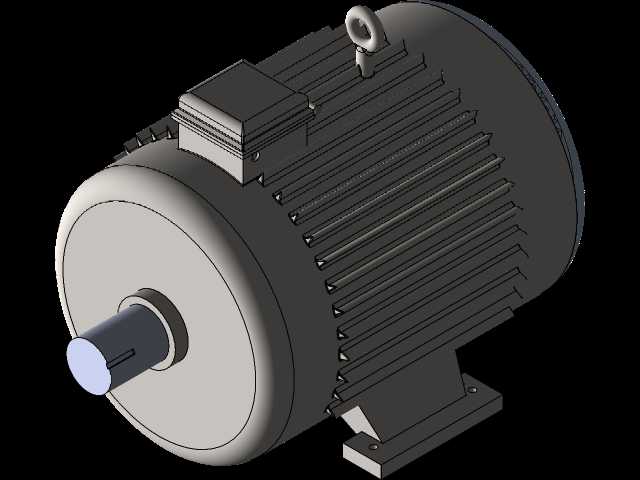

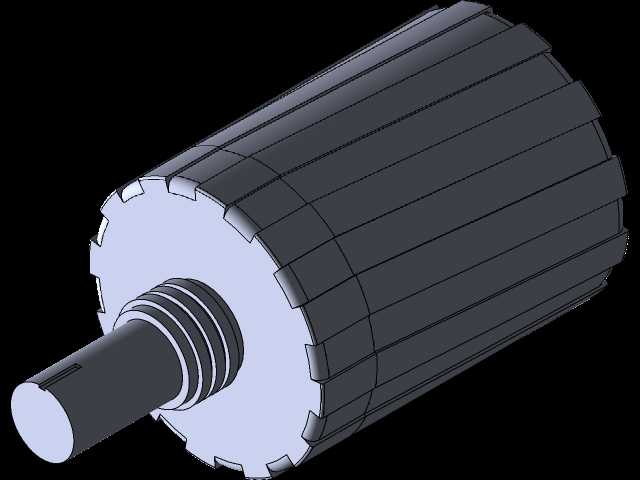

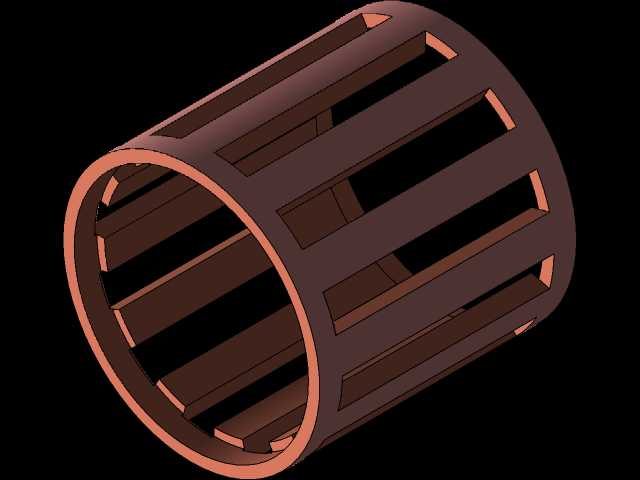

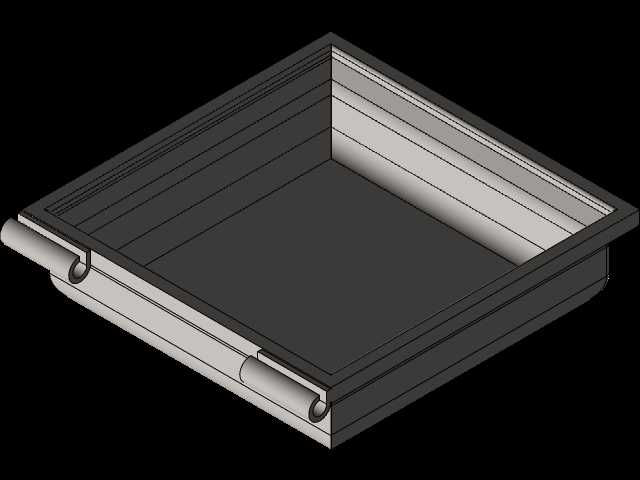

　　转子部分的建模还原了鼠笼式导条的嵌装结构、转轴的轴伸端配合公差带，轴伸端采用标准键槽设计，键槽的宽度、深度以及轴伸长度都匹配通用联轴器、带轮、链轮的安装尺寸，选型人员不需要额外测绘轴伸参数，就能直接匹配对应的传动连接件。端盖部分的轴承室位置做了精准的限位台阶建模，装配时轴承可以直接抵靠台阶定位，不需要反复调整轴承的压装深度，既能保证转子与定子的同轴度，也能避免运行过程中转子出现轴向窜动，扫膛风险被控制在最低水平。接线盒的位置设置在机座侧上方，模型还原了接线盒的内部接线端子排布、进线口的密封结构预留，现场布线时电源线可以从侧面或下方进线，适配不同走线方向的安装场景，接线盒盖的固定螺栓孔位也做了对应建模，装配后可以达到基础的防尘防溅要求，适配多数常规工业车间的使用环境。

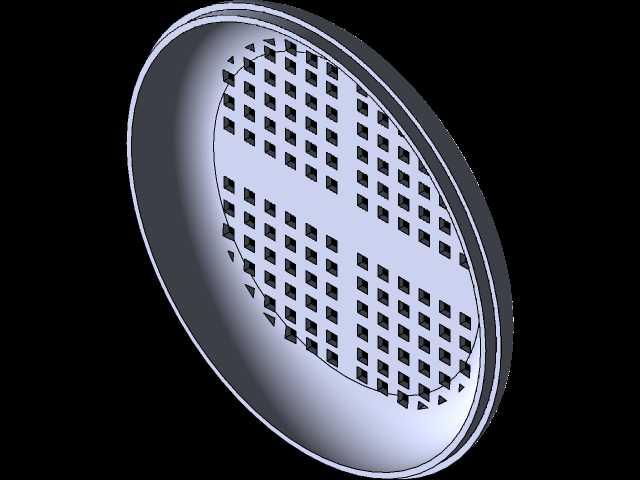

　　在实际选型应用中，这类三相电机的安装边界需要重点关注几个维度：首先是轴向总长度，要确认安装位置后方预留足够的散热空间，不能让风罩紧贴设备柜体或墙面，否则会影响散热风道的流通效率，长时间运行容易出现绕组过热的问题；其次是轴伸端的径向空间，要确认配套的传动件安装后不会和端盖、风罩产生运动干涉，尤其是搭配大直径带轮时，要核算带轮的最大外径是否超出端盖的外围尺寸，避免运行中出现剐蹭；另外是安装脚的螺栓规格，模型中安装孔的孔径适配标准规格的地脚螺栓，安装时要搭配平垫和防松垫圈，在有振动的设备上使用时，还可以在安装脚和机架之间加装减震垫，进一步降低运行振动向设备主体的传递。

　　从设计复用的角度来说，这个三维模型可以直接用于设备布局阶段的干涉检查，设计人员在做整机设备建模时，直接导入该电机模型就能确认动力单元的安装位置是否合理，走线空间是否充足，传动链路的同轴度是否符合要求，不需要自己从零开始绘制电机模型，能大幅缩短前期方案设计的周期。模型的各个零件都是独立可编辑的，如果需要做定制化改型，比如调整轴伸长度、修改安装法兰尺寸、增加外置编码器安装位，都可以直接在对应零件上修改特征，不需要重构整个装配体，对于做非标设备设计的工程师来说，这类标准化的动力部件模型，能减少大量重复建模的工作量，把更多精力放在核心功能结构的设计优化上。

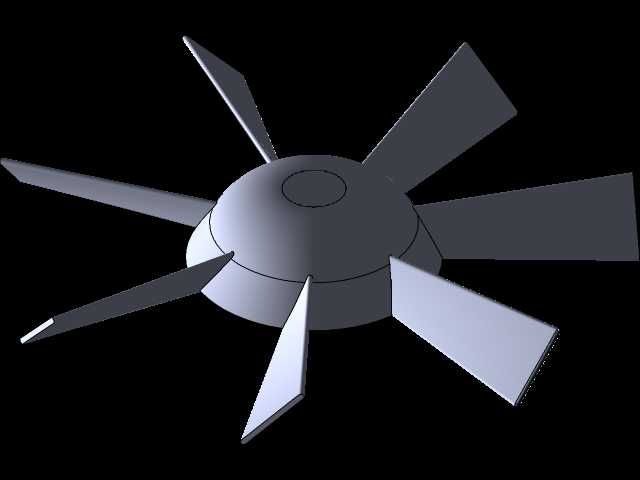

　　在日常运维的场景下，依托这个三维模型也可以做运维培训的可视化素材，比如给新入职的运维人员讲解电机的内部结构、轴承的加注润滑脂位置、绕组的检测点位时，直接剖切模型就能展示内部结构，比单纯看二维图纸更直观，能帮助运维人员快速熟悉设备结构，减少现场拆装排查的误操作概率。另外在做设备的易损件清单梳理时，也可以直接从模型中提取轴承型号、密封件规格、风叶尺寸等参数，提前储备对应的备件，避免设备故障时因为备件缺失导致长时间停机。
