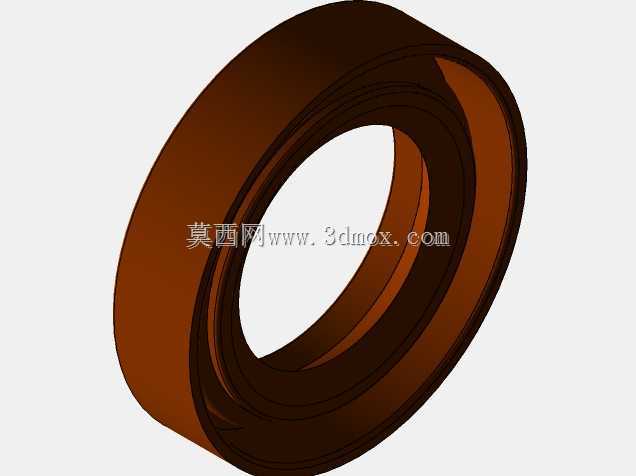

液压泵用环形铁芯结构三维数模

　　在液压系统的动力单元设计中，这类环形结构的铁芯部件常作为液压泵内置电磁驱动模块的核心磁路载体，广泛适配于中小排量的齿轮式液压泵、微型液压动力单元，常见于机床液压夹紧系统、小型工程机械的辅助液压回路、自动化生产线的液压工装驱动场景中。从实际工况适配来看，这类环形铁芯的结构设计直接决定了电磁驱动段的磁通量传导效率，进而影响液压泵内部变量机构的响应速度与控制精度，在需要频繁启停、压力切换的液压回路中，磁路结构的合理性能够有效降低驱动线圈的发热损耗，减少长期运行过程中的能量冗余消耗。

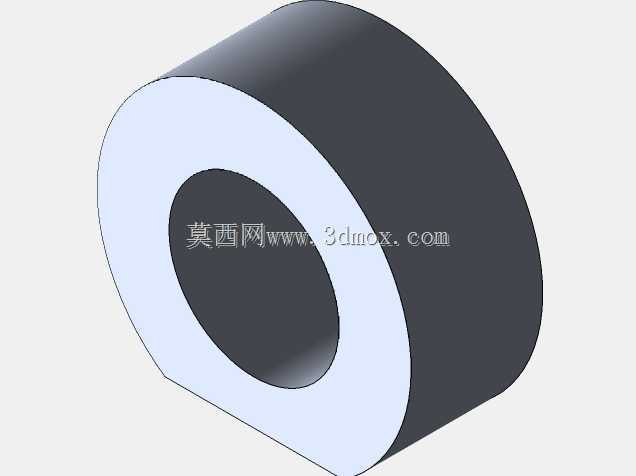

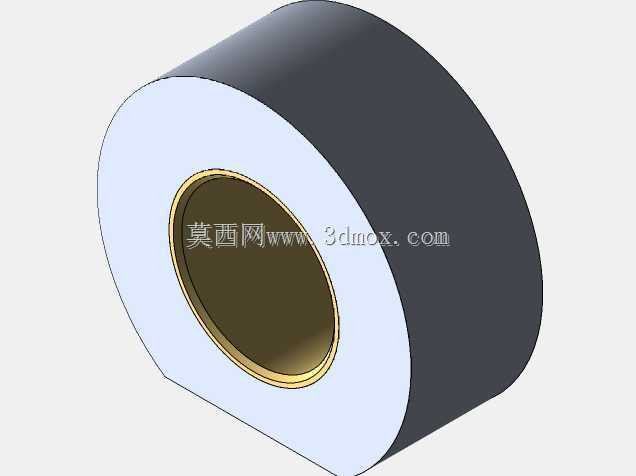

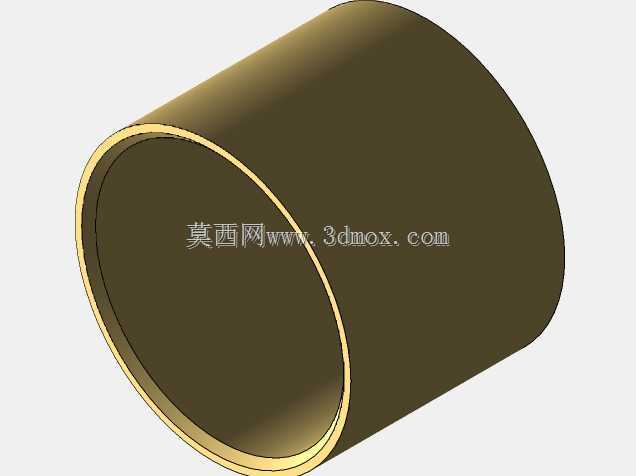

　　从结构设计逻辑来看，该部件采用同轴环形的对称布局，中心通孔为安装定位基准，内圈设置的金属衬套层直接与泵轴的定位轴段配合，既能够保证铁芯与驱动轴的同轴度公差控制在0.02mm以内，避免高速运转过程中出现磁隙不均导致的吸力波动，同时衬套的耐磨材质能够减少长期往复或旋转动作带来的接触面磨损，延长部件的维护周期。外圈的磁导体层采用整环无断点的结构设计，相比叠片式的分段磁路，整环结构能够将磁阻降低15%左右，尤其适配于直流驱动的电磁控制模块，能够有效减少磁滞损耗带来的温升问题。

　　在安装边界的尺寸设计上，该环形部件的轴向厚度与径向宽度的比例经过匹配优化，既能够保证在有限的泵体内部安装空间内提供足够的磁通量，同时不会占用过多的流道布置空间，中心通孔的直径尺寸适配常规直径的泵轴安装需求，外圈的圆柱面与泵体内部的安装腔采用间隙配合，配合公差控制在H7/g6区间，既能够方便装配过程中的顺利压装，又能避免运行过程中出现径向窜动。部件的轴向两端面设置有0.2mm的精度加工余量，装配时能够与两侧的线圈骨架、定位挡圈紧密贴合，不需要额外加装调整垫片即可保证轴向定位的可靠性。

　　从实际功能落地的角度，这类铁芯结构作为液压泵电磁变量机构的磁路载体，承担着将电磁能转化为机械驱动力的传导作用，当线圈通电产生磁场时，整环结构能够将磁力线均匀约束在环形磁路内部，减少漏磁对泵体其他金属部件的磁干扰，避免影响附近的压力传感器、流量阀等精密元件的正常工作。在设计建模过程中，需要重点保证内圈衬套与外圈磁导体的同轴度，同时对环形端面的平面度提出明确要求，避免装配后出现线圈骨架偏斜导致的气隙不均问题。另外，内圈衬套的倒角设计需要与泵轴的导入倒角匹配，压装过程中不会出现衬套变形、磁导体层开裂的问题，适合批量生产过程中的自动化压装工艺。

　　在不同的应用场景下，这类环形铁芯的尺寸可以根据液压泵的排量、驱动电压等级进行等比例缩放，比如应用在微型液压动力单元的小排量泵上，可以适当减小径向厚度以压缩整体体积，而应用在中高压的齿轮泵上，则可以适当增加磁导体的截面积，提升最大电磁吸力以满足更高压力下的变量机构驱动力需求。建模过程中对环形结构的圆角过渡处理也需要重点关注，内外圈的衔接处采用R1.5的圆角过渡，既能够减少应力集中，避免长期受交变磁力作用出现结构疲劳，也能够方便线圈绕制过程中的绝缘层铺设，不会出现尖锐棱角划破绝缘漆包线的问题。
