办公常用省力型订书机结构设计模型

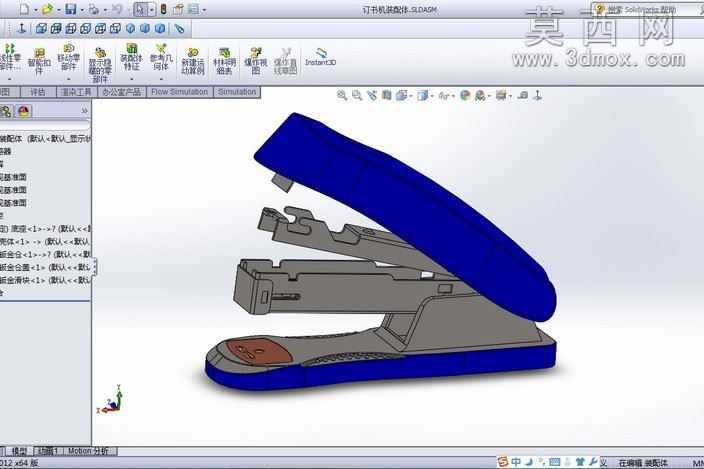

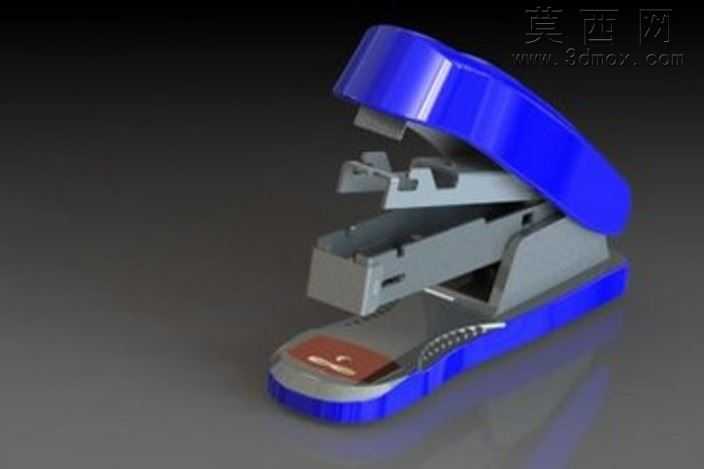

本模型为日常办公场景常用的订书机三维结构设计，整体采用SolidWorks完成全参数化建模，完整还原了订书机从按压施力到订书钉成型装订的全流程机械结构。模型外观分为上下两大主体部分，上半部分的按压手柄采用深蓝色外观材质设置，表面做了贴合手部按压弧度的曲面造型，边缘做了圆润过渡处理，能够在实际使用时分散手部按压力度，提升长时间使用的握持舒适度，避免硌手问题。下半部分的底座与内部传动结构采用哑光灰色金属质感材质设置，还原了常规订书机金属冲压件的质感，底座前端的钉槽位置设置了棕褐色的防滑垫结构，既能够在装订纸张时增大摩擦力避免纸张移位，也能对下压的钉道起到缓冲作用，减少结构碰撞产生的磨损。模型完整还原了订书机的内部杠杆传动结构，包括上压盖的铰接转轴、钉道的滑动轨道、压钉片的传动连接结构、底部的钉槽成型凹槽，所有部件之间的装配间隙都按照实际产品的装配公差进行设置，能够直观演示订书机的工作原理：当向下按压上盖手柄时，通过杠杆结构放大按压力度，带动压钉片向下推动钉道内的订书钉，订书钉穿透待装订纸张后，接触底座的成型凹槽发生弯折，完成对纸张的装订固定。建模过程中采用了实体建模与曲面建模结合的方式，对于手柄处的复杂曲面通过曲面放样、曲面剪裁完成造型后再进行实体加厚，对于内部的金属冲压结构件则采用钣金建模模块完成，还原了金属件的折弯、切口特征，所有零件都添加了对应的配合约束，能够实现完整的开合动作模拟，可用于办公文具产品的结构设计参考、机械原理教学演示，也可作为日常用品建模练习的参考案例，模型的结构拆分清晰，各部件独立可编辑，能够根据需求调整尺寸参数适配不同规格的订书钉使用需求，也可在此基础上进行外观优化设计，添加防滑纹理、品牌标识等细节，完成产品的落地化设计调整。
