通用电气安装固定支架三维结构设计

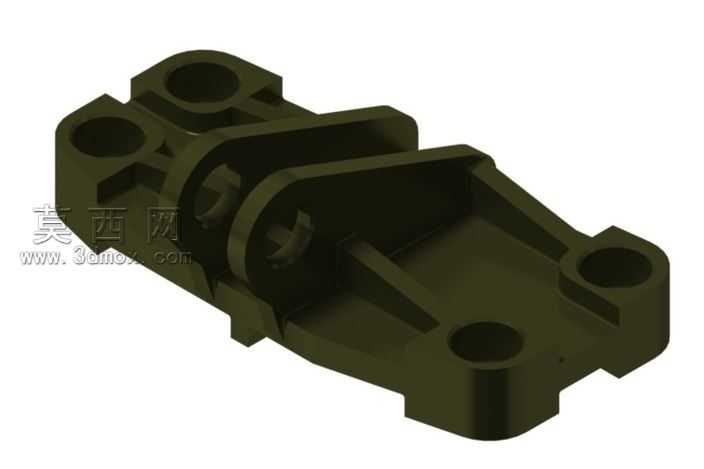

本作品为通用电气安装固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺合理性原则，对支架的每一处结构细节都做了工艺性校验。整体建模从底座基准面开始绘制草图，先确定底座的整体轮廓尺寸为110x65毫米，通过拉伸命令生成底座基体，随后对底座上的四个安装沉孔做精准定位，沉孔采用同轴心约束保证安装配合精度，孔位边缘做了0.5毫米的倒角处理，避免安装时锐边划伤操作人员或线缆。支架上部的铰接支撑结构是设计核心，建模时先绘制铰接座的截面轮廓，通过拉伸生成两侧支撑耳，再对铰接孔做同轴度约束，保证铰接轴装配后转动顺畅无卡滞，支撑耳与底座之间设置了三角形加强筋结构，筋板厚度均匀过渡，既提升了支架整体的结构强度，又避免了壁厚不均导致的注塑或铸造缺陷。支架整体材质选用工程塑料做渲染表现，渲染时调整材质的哑光黑质感，添加细微的颗粒纹理还原工程塑料的真实表面质感，打光采用三点布光方式，主光源从左上方45度照射，突出支架的结构轮廓与加强筋的立体感，辅光源补光消除暗部死黑，环境光添加微弱的反射效果，让模型呈现出真实的工业零件质感。设计过程中充分考虑了支架的通用性，安装孔位采用标准化间距设计，可适配多数通用电气元件的安装需求，铰接结构可实现180度的角度调整，能够满足不同安装场景下的角度调节需求，整体结构无冗余设计，在保证结构强度的前提下尽可能做了轻量化处理，去除了非受力区域的多余材料，既降低了材料成本，又减轻了支架自身重量。所有的圆角、倒角、拔模斜度都按照实际生产要求设置，拔模斜度设置为1度，方便后续开模生产时顺利脱模，各连接部位的壁厚保持均匀，避免出现缩痕、翘曲等生产缺陷，整体模型的结构完全符合实际生产加工要求，可直接用于后续的工程图导出、工艺编制以及生产制造环节。
