全自动电动卷烟生产加工设备结构

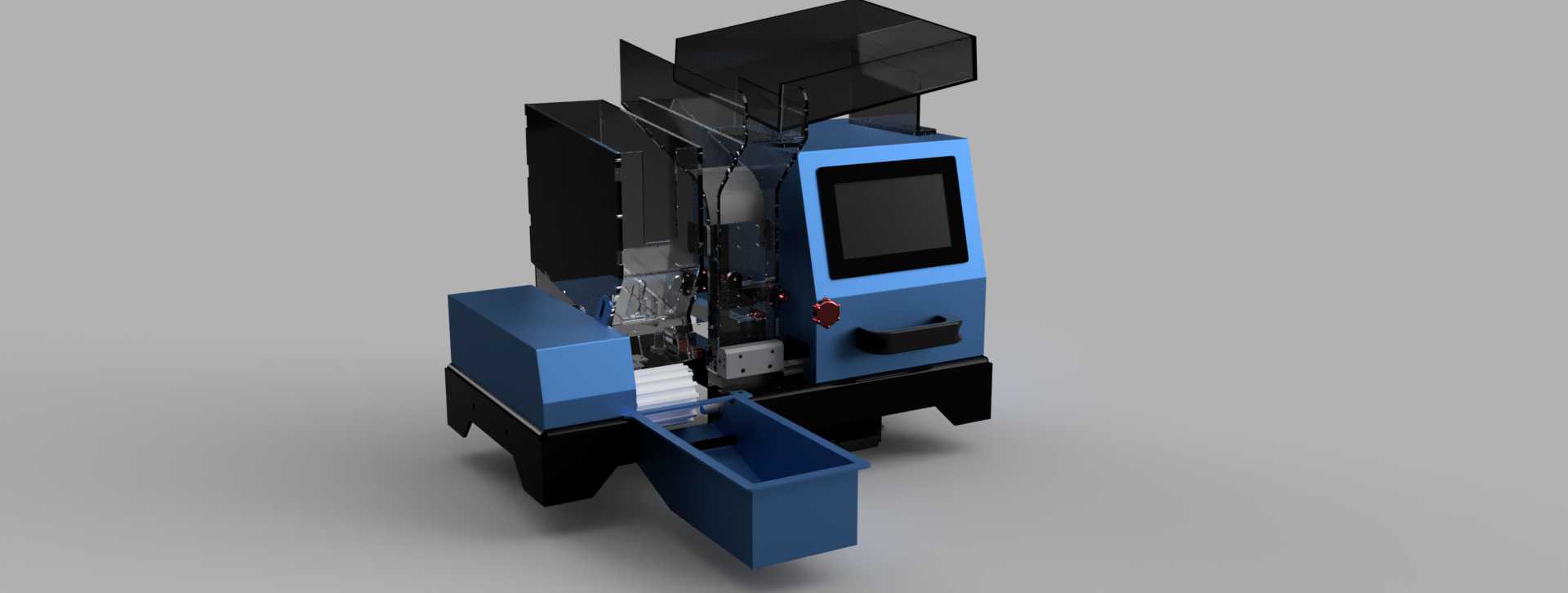

　　这套设备针对小批量烟草卷制场景设计，可适配常规规格烟支的连续卷制作业，单小时额定产出25卡顿时的成品烟支，适配个体经营、小型烟草加工点位的生产需求，无需复杂外接管线即可完成单机部署，设备底部预留的支撑脚可适配常规平整工作台面安装，整体占地尺寸控制在0.8米见方范围内，无需额外预留过大操作维护空间。从结构布局来看，设备采用分层模块化设计，顶部设置透明防护的料仓区域，可直观观察烟丝存量，料仓下方衔接定量送料机构，通过步进传动结构控制单次送料量，保证每支烟支的填丝量误差控制在允许范围内，避免出现空烟、填丝过实的问题。

　　中部操作区域集成了触控交互面板，可直接设置产出速度、单支填丝量参数，面板旁设置急停按钮，异常工况下可一键切断设备运行动力，符合小型加工设备的安全操作要求。卷制成型机构设置在设备中部腔体内部，采用卷带辊压结构完成烟纸包裹、涂胶、封口的连续工序，烟纸卷料可从设备侧方的仓门快速更换，无需拆解设备主体结构，日常换料操作单人即可在两分钟内完成。设备前部设置倾斜出料槽，成型后的烟支顺着槽体滑落到下方接料盒内，接料盒采用抽拉式结构，满料后可直接抽出转运，接料盒容量适配单批次15分钟的产出量，无需频繁停机取料。

　　设备外壳采用冷轧板折弯拼接成型，接触烟丝的内部部件采用食品级不锈钢材质，避免长期使用过程中出现锈蚀污染物料的问题，侧方设置的可拆卸维护盖板，可直接暴露内部传动辊、涂胶轮等易损部件，日常维护时无需整体拆解设备外壳，降低运维难度。传动系统采用伺服电机搭配同步带传动，相比齿轮传动结构运行噪音更低，适合室内小型加工场景使用，传动部位全部设置在封闭腔体内部，避免操作人员误触引发安全隐患。涂胶机构采用微量点胶结构，仅在烟纸封口位置涂抹窄条胶线，不会出现溢胶污染烟支表面的问题，胶盒设置在设备侧方易拆卸位置，加注胶水、清理残胶的操作都十分便捷。

　　设备底部的支撑脚采用可调高度结构，可根据工作台面的平整度调整设备水平度，保证内部送料、卷制机构的运行同轴度，避免长期倾斜运行导致的部件偏磨问题。从建模细节来看，这套模型完整还原了设备的所有外部结构与内部核心传动部件，所有部件的装配间隙都按照实际加工公差设置，可直接用于设备结构展示、装配工艺验证，也可作为小型烟草加工设备选型的参考样本，建模过程中对易损件的安装定位结构做了明确标注，方便后续做结构优化或者备件替换设计。设备的走线全部隐藏在外壳内部的走线槽内，外部没有明露的线缆，既提升了设备外观整洁度，也避免生产过程中物料掉落刮擦线缆引发的安全问题。操作面板的倾斜角度按照人体站立操作的视角设置，操作人员站立时无需弯腰即可清晰观察屏幕参数、操作按键，长时间操作也不易产生疲劳感。料仓的倾斜角度经过反复验证，可保证烟丝依靠自重顺畅下滑到送料机构内，不会出现积料、搭桥的问题，料仓顶部的透明防护罩采用快拆结构，清理料仓残料时可直接取下，无需借助工具。
