印刷产线全自动水性覆膜设备结构设计

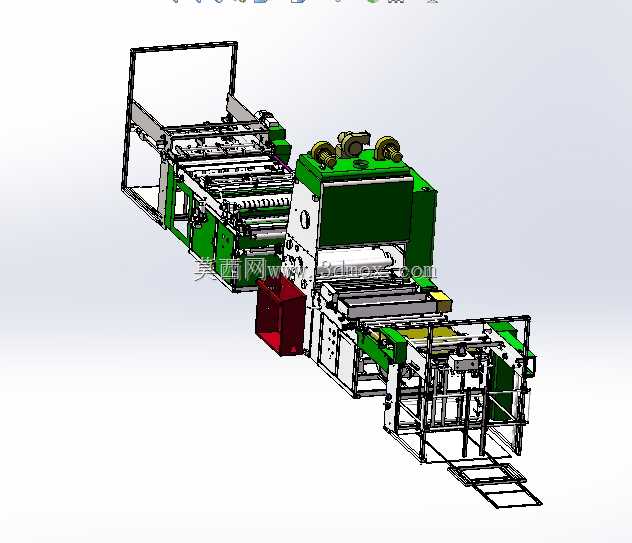

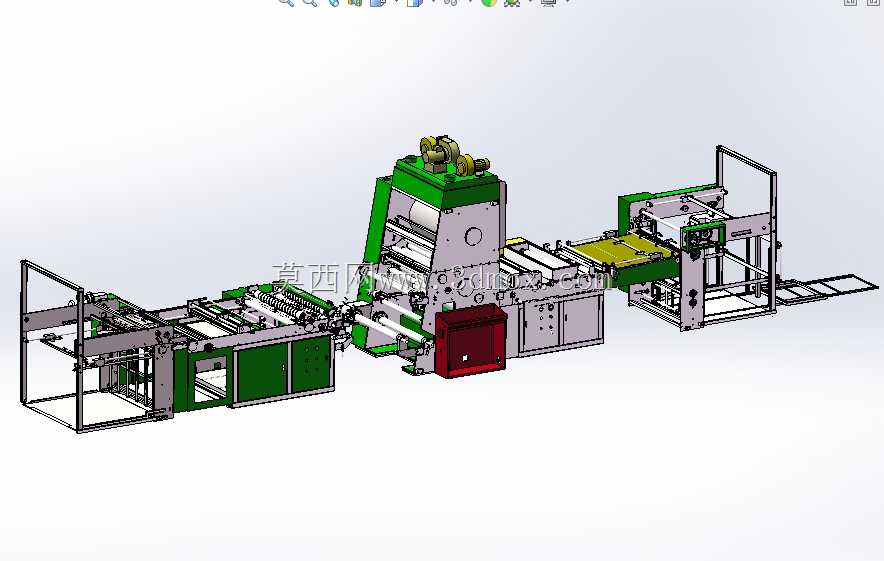

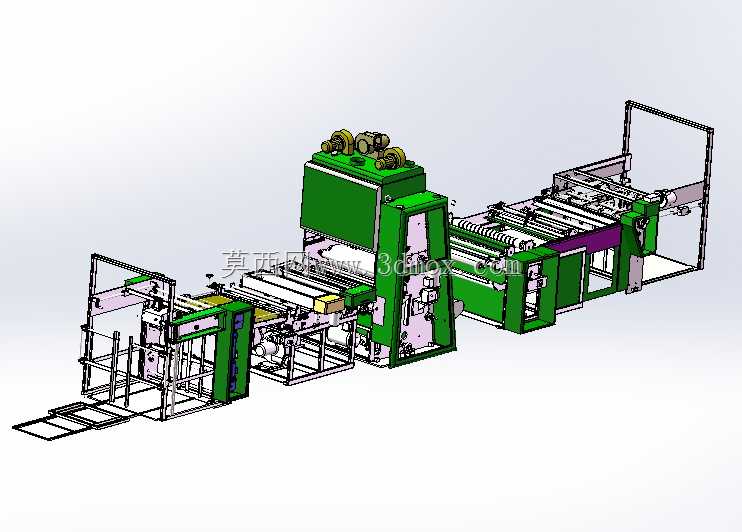

　　在印刷后道加工的生产场景里，纸张表面覆膜是提升印刷品耐用性、防水性与外观质感的核心工序，这款全自动水性覆膜设备正是针对该工序的连续化生产需求设计，可直接对接印刷机出料端完成全流程自动化作业，无需人工中转搬运待加工纸张。从产线布局来看，设备整体采用直线式排布，进料端设置可调节幅宽的送纸台，适配不同克重、不同尺寸的单张纸张进料，送纸机构采用摩擦轮配合侧规定位结构，能保证每张纸张进入覆膜辊组时的边距误差控制在0.2mm以内，避免覆膜偏移、褶皱等常见工艺缺陷。

　　设备中段的核心覆膜单元采用双辊热压复合结构，下辊为镀铬钢辊保证传动精度，上辊为耐溶剂硅胶辊提供均匀压合压力，水性胶涂布机构设置在覆膜辊进料侧，可根据纸张厚度与覆膜速度动态调整涂胶量，相比传统油性覆膜工艺，水性胶涂布无挥发性有害气体，更符合印刷车间的环保生产要求，同时胶层干燥速度快，复合后纸张不会出现卷曲变形问题。拉纸机构采用伺服电机驱动的夹持式输送结构，在覆膜完成后可精准牵引纸张进入后续切纸单元，切纸单元配备旋转式飞刀结构，可根据预设的纸张长度完成定长裁切，裁切刀口平整无毛刺，无需后续二次修边处理。设备尾端的收纸机构采用自动齐纸堆叠结构，可将裁切完成的覆膜纸张整齐码放，码垛高度达到设定值后自动触发停机提示，方便操作人员批量转运成品。

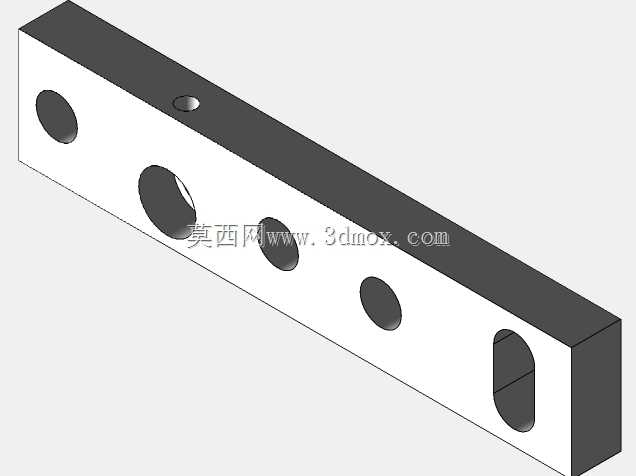

　　从结构设计的细节来看，整机的墙板采用加厚钢板焊接后经时效处理加工，避免长期运行出现结构变形，所有传动辊组均采用带座轴承安装，维护时可快速拆卸更换，设备的操作侧预留了足够的检修空间，胶槽、涂布辊等易清洁部件均采用快拆式设计，换产或日常清洁时无需专用工具即可完成拆解。安装边界方面，设备进料端需预留至少1.2米的上料操作空间，出料端预留0.8米的收料转运空间，整机底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，保证各辊组的平行度误差在允许范围内，外接气源接口设置在设备侧下方，配套的电气控制柜集成在设备主机侧面，接线走线全部采用拖链防护，避免长期运行出现线缆磨损。

　　在实际生产适配性上，该设备可兼容80-500g每平方米的各类印刷纸张，包括铜版纸、白卡纸、灰底白板纸等常见印刷基材，覆膜速度可在每分钟10-60米范围内无级调节，操作人员可根据不同纸张的覆膜工艺要求调整压合压力、烘道温度与涂胶厚度，适配书刊封面、产品包装盒、宣传海报等不同印刷品的覆膜加工需求。设备的传动系统采用变频电机配合同步带传动，运行噪音低，传动精度稳定，烘道部分采用热风循环加热结构，可在保证胶层充分干燥的同时降低能耗，相比传统红外加热结构能耗降低约30%。安全防护方面，设备所有外露的传动部位均设置透明亚克力防护挡板，进料端与出料端均配备急停按钮，出现卡纸等异常情况时可立即停机，避免设备损坏或人员受伤，各运动单元的位置均设置传感器检测，出现缺纸、断膜、卡纸等故障时可自动停机并在操作屏上显示故障位置，方便维修人员快速排查处理。
