经典ST款双单双拾音器电吉他结构设计

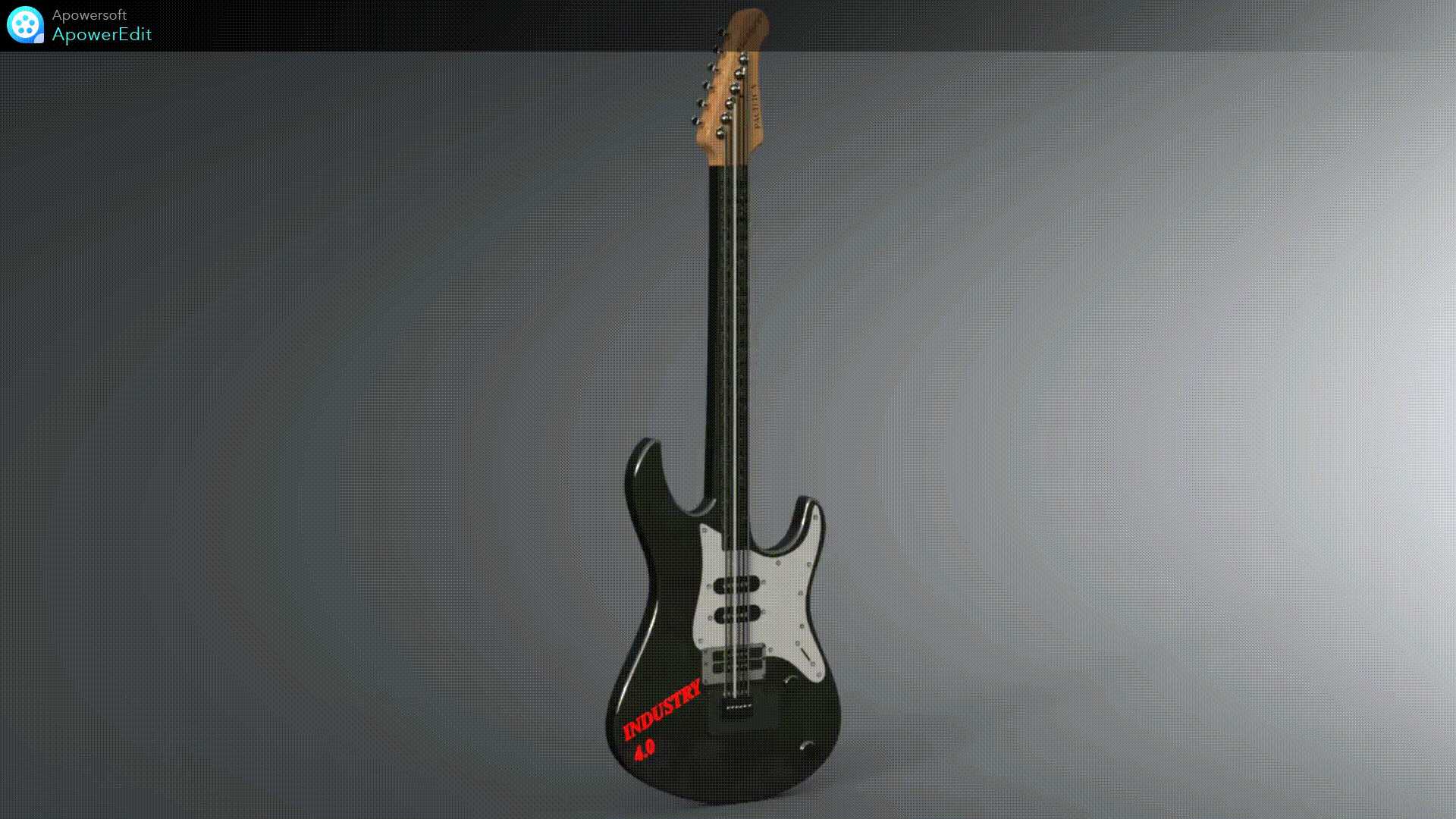

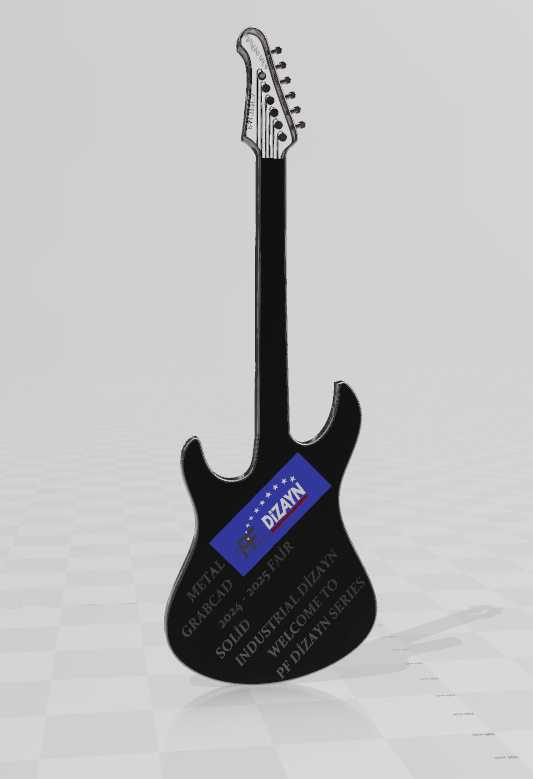

　　这款电吉他的三维结构设计，首先围绕现场演奏的实际使用场景展开，在小场地livehouse演出、录音室拾音、日常练习等不同场景下，结构设计都做了针对性的适配。琴身采用经典的ST型轮廓，握持时的贴合度经过反复调整，站立演奏时背带钉的受力位置经过重心校核，避免长时间挂琴带来的颈部前倾负担，坐姿演奏时琴身下缘的弧度刚好贴合大腿轮廓，不会出现硌腿或者滑动的问题。琴颈的连接采用螺栓固定式结构，预留了0.2mm的安装调整间隙，后期可以根据使用者的手感需求微调琴颈倾角，适配不同规格琴弦的弦距要求，指板弧度采用12英寸的混合曲率，低把位按弦时手感圆润，高把位速弹时不会出现琴弦打品的问题。

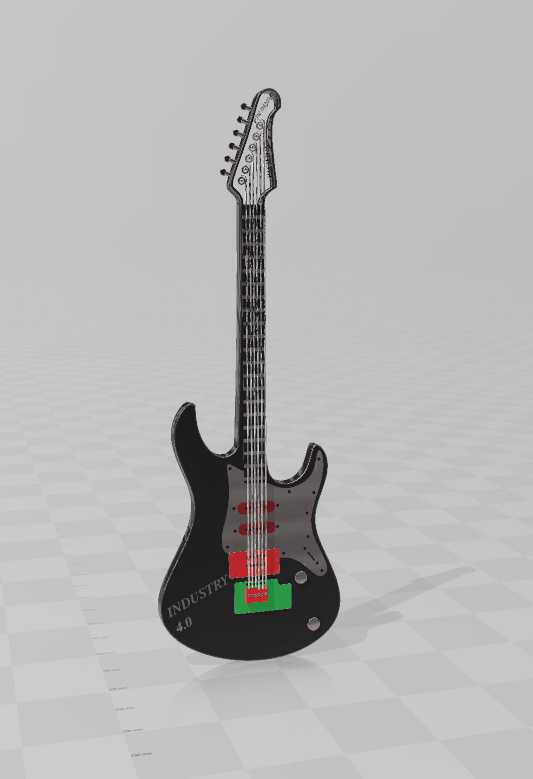

　　拾音器配置采用双单双的组合布局，琴桥位置的双线圈拾音器做了倾斜安装设计，倾斜角度经过声学仿真校核，低音弦的拾音磁柱对应更粗的弦径，提升低频输出的饱满度，高音弦位置的磁柱偏移补偿，避免高把位推弦时出现的音量衰减问题，中间和琴颈位置的单线圈拾音器做了磁柱高度差设计，每根琴弦对应的磁柱高度根据弦的振动幅度做差异化调整，保证六根弦的输出音量均衡，不会出现低音弦音量过大盖过高音的情况。琴身的腔体设计做了分层处理，拾音器仓、电路仓、颤音系统仓之间做了隔离筋结构，避免演奏时的腔体共振带来的多余回授啸叫，电路走线的线槽深度预留了3mm的空间，屏蔽层的安装槽位沿着腔体边缘布置，后期改装电路时不需要额外打磨琴身木材。

　　颤音系统采用经典的单摇结构，琴桥底座的安装平面做了0.02mm的平面度要求，刀口位置的硬度处理匹配弹簧的拉力范围，六个琴桥鞍座的高度调整范围覆盖0.5mm到5mm的弦距区间，前后微调的行程可以满足全音域的推弦、颤音操作需求，弹簧仓内的三根拉力弹簧采用对称式布置，弹簧挂孔的位置做了多档位设计，可以根据使用者的摇把力度需求调整弹簧拉力，适配不同的演奏手感。琴头的弦钮安装位置采用15度的倾斜角设计，琴弦从弦钮到琴枕的走弦角度经过计算，保证每根琴弦在琴枕位置的下压力一致，不会出现空弦音跑音的问题，琴枕的槽位深度按照琴弦直径的三分之一设计，槽位边缘做了R0.3的圆角处理，避免调弦时琴弦被卡槽磨损断裂。

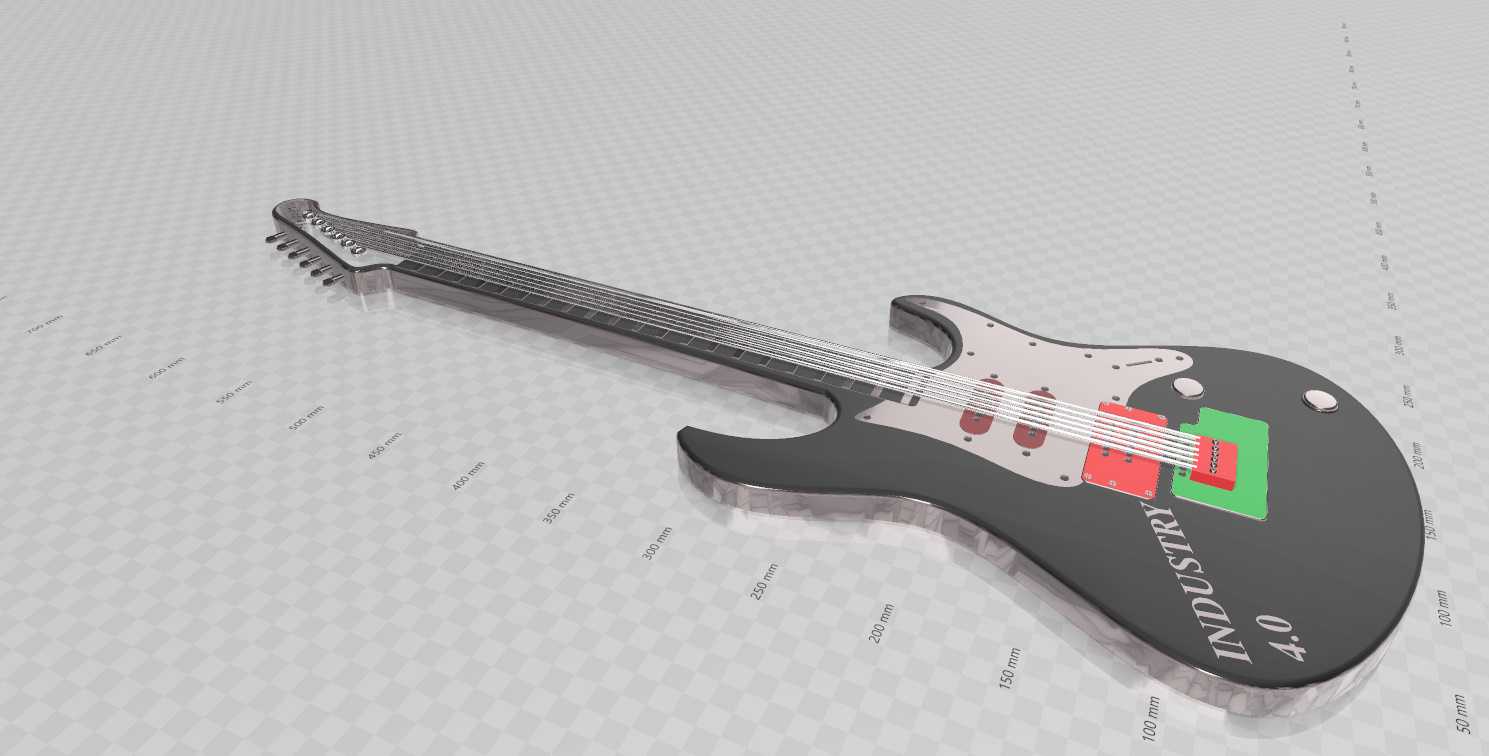

　　品丝的安装槽位采用等距渐变的公差控制，低把位的品丝位置公差控制在0.01mm以内，高把位的品丝位置补偿经过十二平均律的校准，保证所有把位的音准偏差控制在人耳可识别的阈值以下。整琴的外形尺寸按照标准演奏级电吉他的边界设计，总长度控制在980mm左右，琴身最宽处330mm，厚度控制在42mm，安装时所有的五金件都预留了标准的安装孔位，不需要二次打孔就可以适配市面上通用的电吉他配件，不管是量产组装还是手工定制改装，这套三维结构都可以直接作为加工基准使用，琴身的曲面过渡全部采用G2连续的曲面建模，加工时可以直接对接CNC加工中心的刀路，不需要额外补面处理，曲面的曲率变化均匀，喷漆打磨时不会出现曲面凹陷或者棱角突兀的问题。
