联想便携闪存存储设备外观结构设计

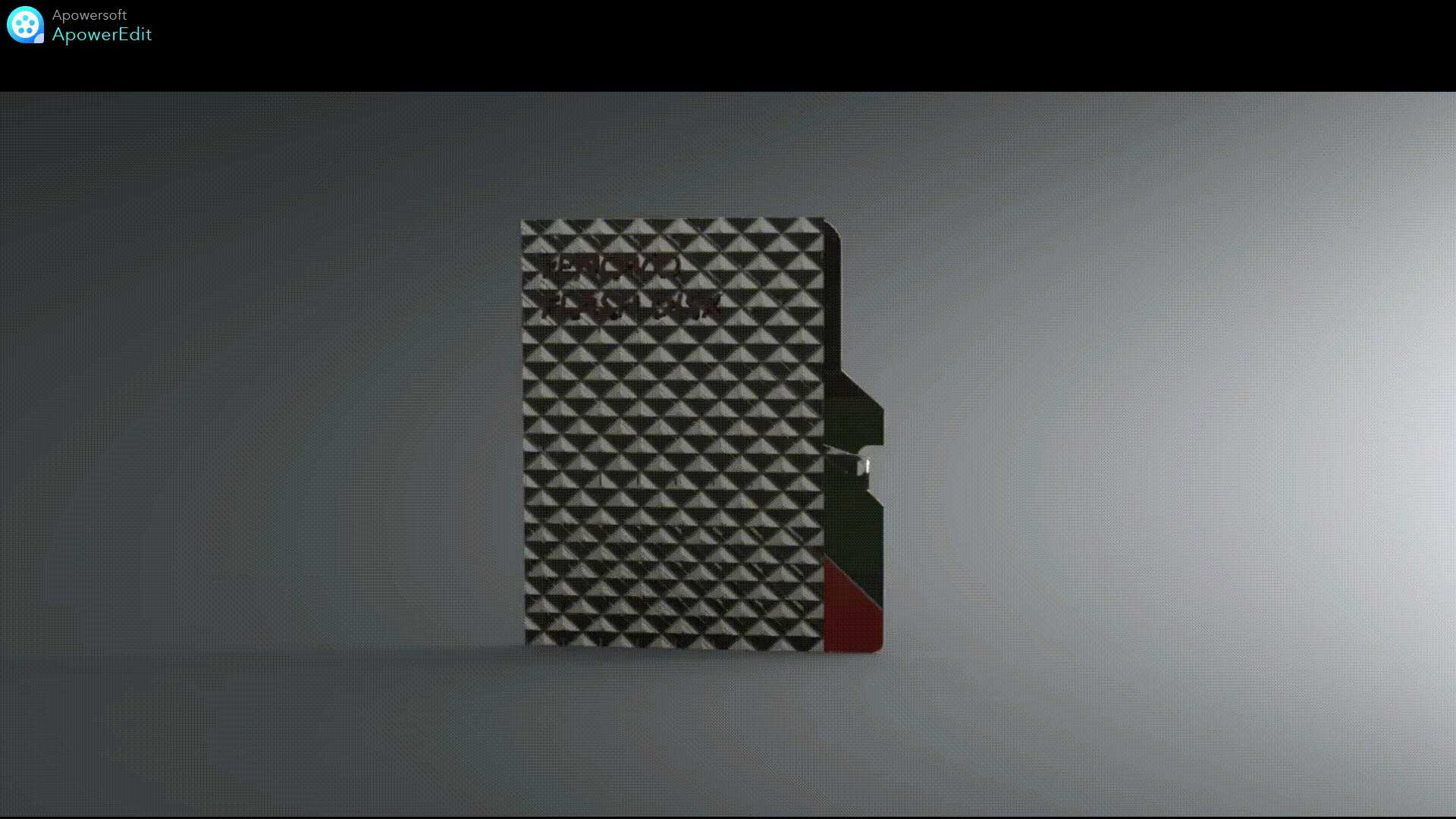

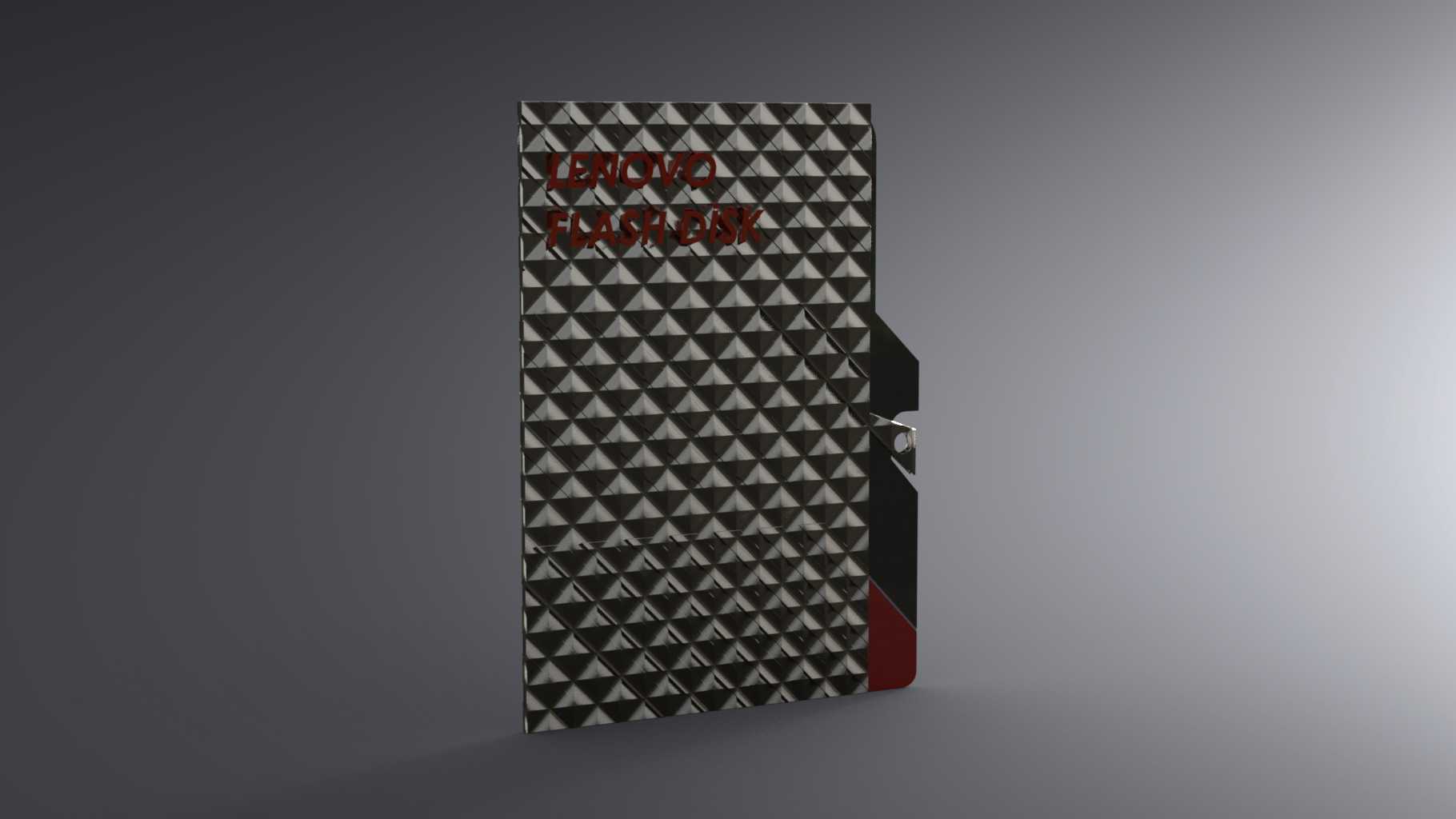

　　本次呈现的三维结构设计针对便携闪存存储设备展开，设计过程中首先锚定日常随身数据携带的核心使用场景，覆盖办公文件跨设备传输、个人资料随身备份、小型影音文件快速转存等高频使用需求，区别于传统移动存储设备的厚重设计，这款产品在结构规划阶段就将便携性作为核心设计指标之一。从实际使用的角度出发，日常携带场景中，存储设备常被放置于口袋、通勤包、笔袋甚至钥匙挂扣上，因此外壳结构的抗磨损性能、边角的抗冲击能力都是设计阶段重点考量的维度，外壳表面采用三角纹理排布，并非单纯的外观装饰，该纹理结构一方面可以增加手持插拔时的摩擦力，减少手汗导致的滑脱风险，另一方面均匀分布的凹凸纹理可以在设备与口袋内钥匙、硬币等硬物接触时，减少外壳表面的划痕面积，提升长期使用后的外观完整性。

　　设备整体采用无帽一体式结构设计思路，规避了传统盖帽式U盘容易丢失盖帽的使用痛点，尾部预留的挂接结构可以直接搭配挂绳、钥匙圈使用，不需要额外加装保护套即可实现随身挂载，挂接位置的结构做了加厚处理，在反复拉扯挂绳的工况下，不会出现连接位断裂的问题。接口部分的结构公差控制在0.02mm范围内，适配台式机、笔记本、车载影音系统、打印设备等不同终端的USB接口插拔需求，插拔行程的阻尼感经过结构优化，插入时不会出现过松导致的接触不良，也不会因为过紧导致拔出时需要过度用力。

　　外壳的拼接结构采用卡扣加超声波焊接的组合方式，内部PCB板的固定位设置了三处限位筋，在设备发生1.2米高度自由跌落时，内部电路板不会出现移位，闪存芯片与接口的焊接位置不会因为冲击出现虚焊脱落的问题。外形尺寸方面，整体长度控制在40mm以内，宽度18mm，厚度7mm，属于常规便携存储设备的尺寸区间，不会出现插入相邻USB接口时遮挡其他端口的问题，安装边界完全符合通用USB外设的尺寸规范，在多接口并排的笔记本、集线器上使用时，不需要提前拔掉相邻设备。外壳材质选用ABS+PC混合工程塑料，表面纹理做了哑光处理，不容易残留指纹和汗渍，设备侧面的斜切结构一方面是外观造型的差异化设计，另一方面可以在插拔时提供额外的受力点，用户可以用手指捏住斜切位置发力，提升插拔操作的便利性。内部结构设计中，闪存芯片与主控芯片的排布做了优化，尽可能压缩内部空间占用，在保证散热的前提下缩小整体体积，芯片与外壳内壁之间预留0.3mm的间隙，避免外壳受力挤压时直接压迫芯片导致损坏。

　　从结构设计的合理性来看，这款产品的所有外观特征都服务于实际使用需求，没有多余的装饰性结构，每一处纹理、每一个倒角都对应实际使用中的痛点解决，比如边角处做了R1.5的圆角处理，放在衣物口袋中不会勾扯布料，也不会因为尖锐边角在携带时产生异物感。在三维建模过程中，所有配合面的公差都经过反复校核，卡扣的扣合量控制在0.5mm，既保证组装后的外壳缝隙均匀，也不会因为扣合量过大导致组装困难，外壳表面的三角纹理建模时采用阵列排布，纹理深度0.2mm，既可以实现防滑耐磨的效果，也不会因为纹理过深导致积灰难以清理。对于结构设计从业者而言，这类小型数码产品的设计核心是在有限的空间内平衡功能、强度与外观的关系，不能为了追求极致小巧牺牲结构强度，也不能为了强度过度放大尺寸违背便携的核心定位，这款产品的结构设计刚好在三者之间找到了平衡点，所有的结构设计决策都围绕实际使用场景展开，没有脱离使用需求的炫技式设计。
