双轴联动二自由度直升机实验教学装置

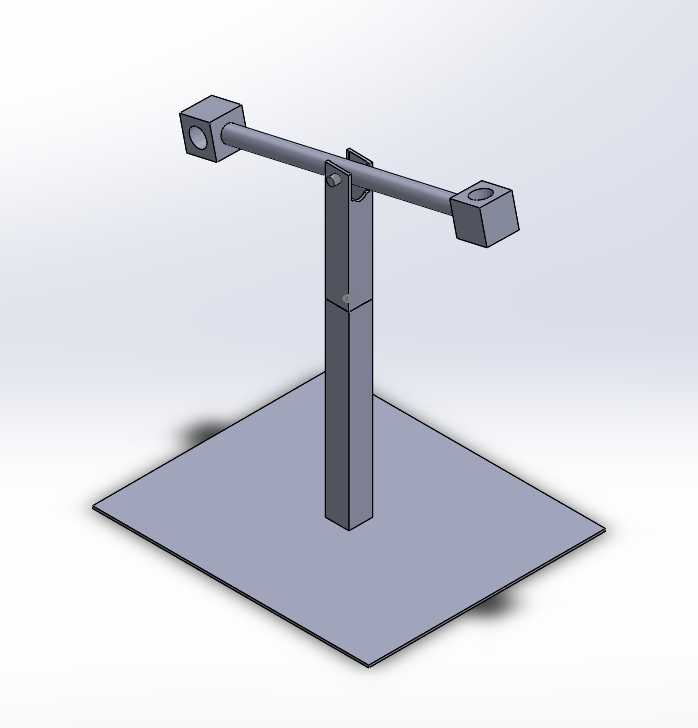

　　这套双轴联动机构常被用于高校控制工程、机械电子专业的基础实验教学场景，作为经典的多自由度运动控制验证载体，可帮助学习者直观理解耦合运动的解算逻辑、PID参数整定效果以及多轴协同的运动特性，也可作为小型伺服驱动系统的负载测试平台，验证不同控制算法下的轴系响应速度、定位精度与运动平稳性。整套装置采用立式支撑布局，底部为方形安装基座，作为整个机构的承载基础，基座平面度公差控制在0.1mm以内，可通过四角的安装孔固定在实验台架上，避免高速摆动时出现机构晃动，基座的安装边界尺寸适配常规高校实验台的台面规格，无需额外定制安装支架即可直接部署。

　　垂直立柱固定在基座几何中心位置，采用分段式拼接结构，既可以根据实验需求调整整体支撑高度，也能在运输收纳时拆分减小占用空间，立柱与基座的连接采用定位销加螺栓锁紧的方式，保证立柱轴线与基座平面的垂直度误差不超过0.05mm，避免水平轴系运转时出现附加偏载力矩。水平横臂通过铰接结构与立柱顶端连接，铰接位置内置转动副，可实现横臂绕垂直轴线的水平方向回转，横臂两端设置有配重安装块，可根据实验需求加装不同重量的配重块，调整整个横臂的转动惯量，模拟不同负载下的运动控制特性，横臂自身的转动副则可实现两端绕水平轴线的俯仰摆动，两个转动轴的运动相互耦合，可模拟直升机横滚与偏航两个维度的复合运动状态。

　　在设计过程中，首先对整个机构的运动自由度进行了校核，确认两个转动副的运动范围无干涉，水平回转角度可覆盖正负180度区间，俯仰摆动角度可覆盖正负45度区间，满足常规控制实验的运动行程需求；其次对各部件的受力情况进行了仿真验证，立柱在横臂最大偏载工况下的形变量小于0.02mm，不会因为结构形变影响轴系的转动精度；铰接位置的轴承选用深沟球轴承，既可以承受径向载荷，也能承受一定的轴向载荷，保证转动过程无卡滞、无旷量。整套机构的零件全部采用规则几何造型，没有复杂曲面结构，加工难度低，普通铣削设备即可完成所有金属结构件的加工，装配流程简单，仅需常用内六角扳手即可完成整机组装，后期维护时也可快速拆解更换磨损的轴承或紧固件。

　　在实际教学应用中，使用者可在两个转动轴上加装角度传感器、伺服电机，搭建完整的闭环控制系统，通过编写控制程序实现横臂的定点悬停、轨迹跟踪、抗扰动响应等多种实验项目，相比纯软件仿真，这套实体装置可以直观展现机械结构间隙、摩擦阻力、负载波动等实际工程因素对控制效果的影响，帮助学习者建立从理论到实际工程应用的认知衔接。在结构细节处理上，横臂两端的配重块采用方形空心结构，既可以在内部放置配重块调整重量，也可预留传感器安装位，方便加装陀螺仪、加速度计等姿态检测元件；所有连接螺栓都采用沉头设计，避免螺栓突出部分在机构运转时剐蹭周边实验设备或操作人员；基座底部可加装橡胶减震垫，进一步降低机构运转时的振动传递，保证实验过程中姿态检测数据的准确性。
