ARCOL HS50系列50W线绕功率电阻结构设计

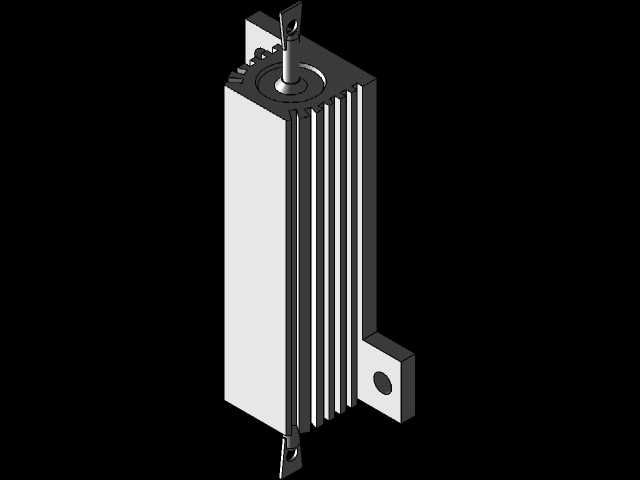

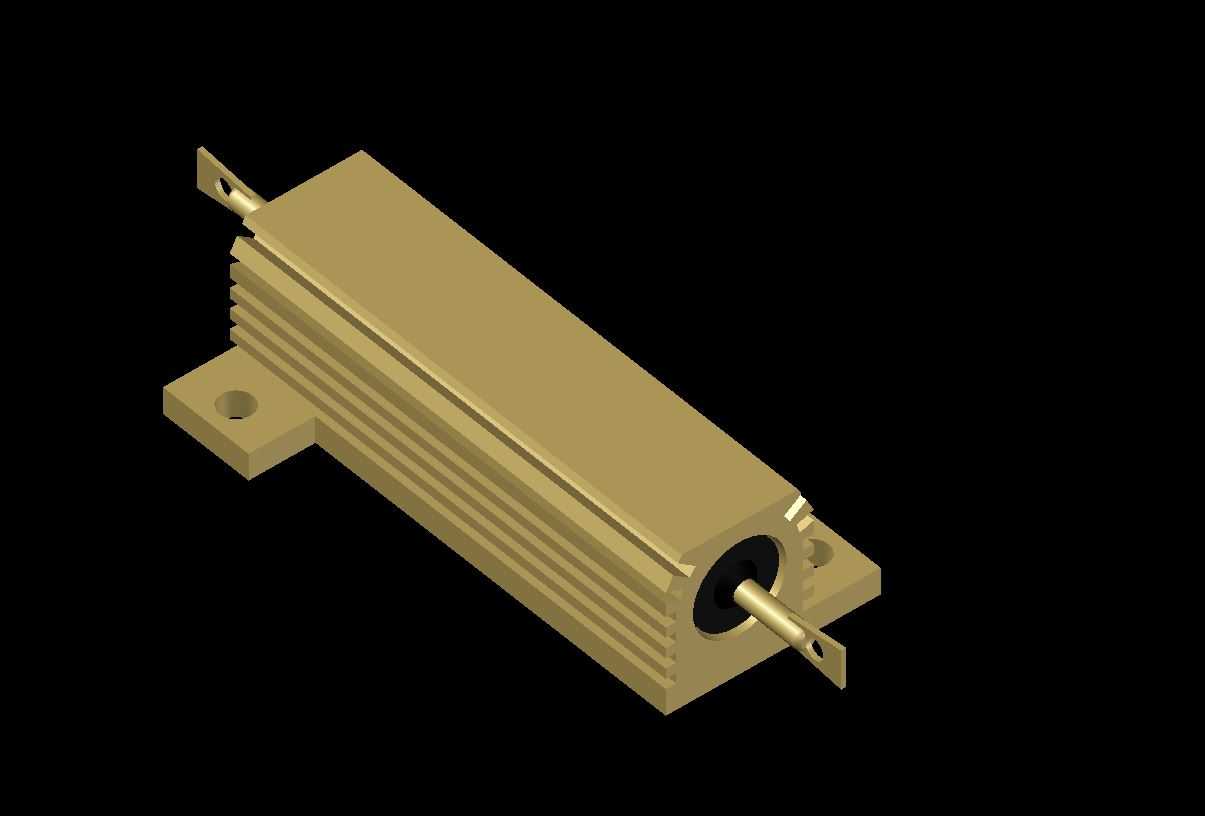

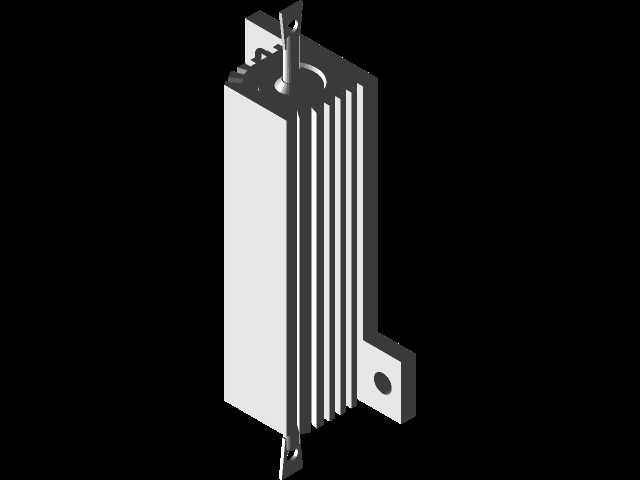

　　在工业控制回路、电源配电系统、伺服驱动装置以及各类需要功率耗散的电子设备场景中，功率线绕电阻是承担限流、分压、负载匹配以及浪涌能量吸收的核心无源元件，ARCOL HS50系列50W线绕电阻的三维结构设计，完全围绕工业现场的安装可靠性、散热效率以及长期工作稳定性展开。从结构设计逻辑来看，这款电阻采用带散热鳍片的铝合金外壳封装，外壳表面的轴向平行鳍片并非装饰性结构，而是通过增加与空气的接触面积，将电阻芯工作时产生的焦耳热快速传导至外壳表面，配合自然对流或强制风冷条件，可在额定50W功率下保持外壳温度在安全阈值内，避免电阻丝因长期过热出现氧化、阻值漂移甚至开路失效的问题。

　　电阻的核心发热部分采用高稳定性镍铬合金线绕制在耐高温陶瓷基体上，绕制过程中严格控制匝间间距，既保证额定阻值精度，又避免匝间短路风险，陶瓷基体与铝外壳之间填充高导热绝缘灌封材料，一方面实现电阻芯与外壳之间的可靠电气绝缘，满足工业设备的耐压绝缘要求，另一方面消除芯体与外壳之间的空气间隙，降低热阻，提升热传导效率。从安装边界与尺寸设计来看，这款电阻采用底部带安装孔的固定支脚结构，支脚与铝外壳为一体化压铸成型，保证安装结构的机械强度，两个固定孔的孔位间距、孔径尺寸完全匹配工业电子设备的标准安装导轨、PCB板安装位以及机箱内部安装支架的通用尺寸，安装时可通过M3或M4规格的螺丝直接固定，无需额外定制安装支架，降低设备集成的结构设计成本。

　　电阻两端的引出端采用镀锡铜质插片结构，插片的厚度、宽度以及开孔尺寸适配标准快插端子与螺丝压接端子，既可以通过焊接方式连接PCB板，也可以通过压接端子实现大电流回路的可靠连接，避免长期工作后出现接触不良、端子发热的问题。在实际设备选型应用中，这类50W功率的铝壳线绕电阻常被用作变频器的制动电阻，吸收电机减速过程中回馈的能量，避免直流母线电压过压；也可在电源设备中作为泄放电阻，在设备断电后快速释放滤波电容上的残余电荷，保障运维人员的操作安全；还可在测试负载回路中作为模拟负载，模拟不同功率等级的用电设备工况。设计这款电阻的三维模型时，需要重点关注几个关键尺寸的公差匹配：一是安装支脚的平面度，若支脚存在翘曲，安装后会导致外壳与安装面之间存在间隙，影响散热效果，同时长期受应力作用可能导致外壳变形，破坏内部灌封层的绝缘性能；二是两端引出端子的同轴度，若端子偏斜，在批量装配时会出现端子无法对准连接器孔位的问题，影响自动化装配效率；三是散热鳍片的厚度与间距，鳍片过薄会降低结构强度，运输或安装过程中容易出现变形，鳍片间距过小则容易积灰，长期使用后会堵塞散热通道，降低散热效率。

　　从结构可靠性角度出发，这款电阻的外壳边角均做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员或破坏相邻线缆的绝缘层，外壳表面采用金色阳极氧化处理，既提升外壳的耐腐蚀性能，适应工业现场的潮湿、盐雾等恶劣环境，也能提升表面的热辐射系数，增强散热效果。在进行设备内部结构布局时，需要为这类功率电阻预留足够的散热空间，避免将其紧贴热敏感器件布置，同时要保证电阻周围的空气流通路径顺畅，若设备为密封结构，还需要核算电阻的发热功率与机箱散热能力的匹配性，必要时增加导热垫将电阻外壳的热量传导至机箱金属壁上，进一步提升散热能力。这款电阻的三维模型完整还原了产品的所有结构细节，包括外壳鳍片的齿形、安装支脚的倒角、引出端子的开孔以及端部绝缘封装的结构特征，可直接用于设备的结构装配干涉检查、安装布局模拟以及整机热仿真分析，帮助结构设计人员在设计阶段就验证电阻与周边器件的间隙、安装操作空间是否满足要求，避免后期样机试制阶段出现装配干涉、散热空间不足等问题，缩短设备研发的迭代周期。
