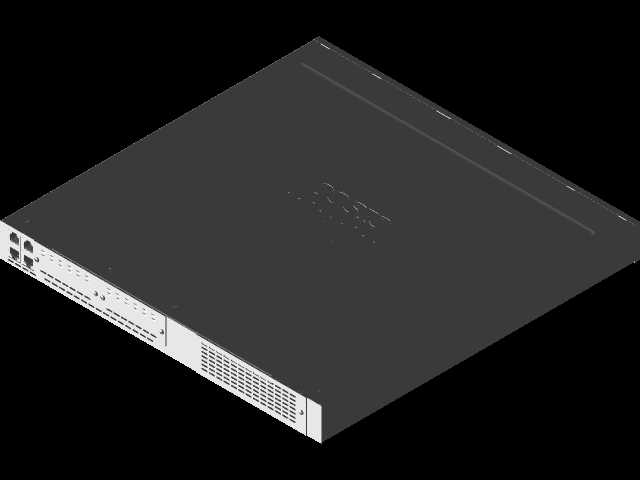

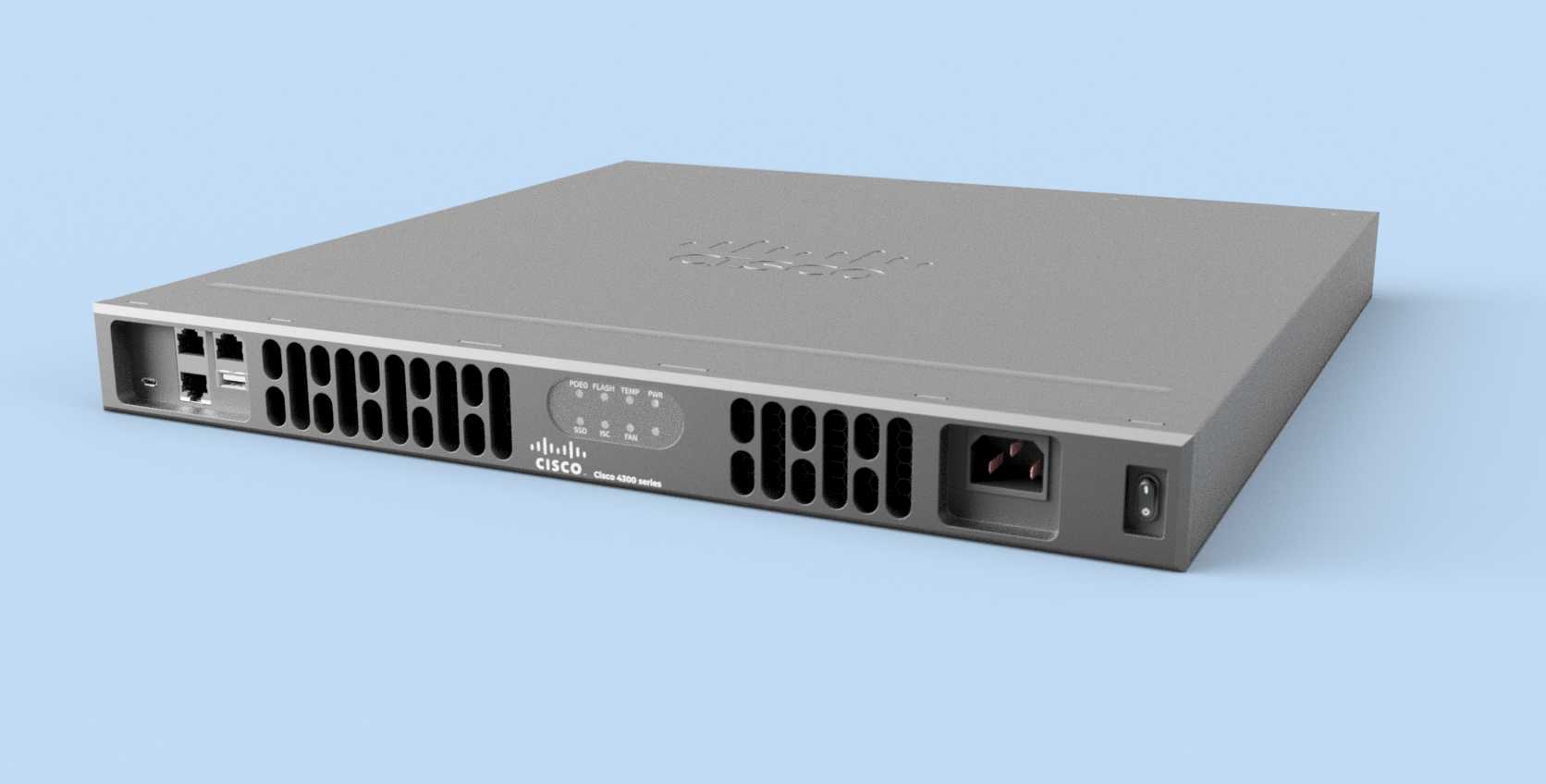

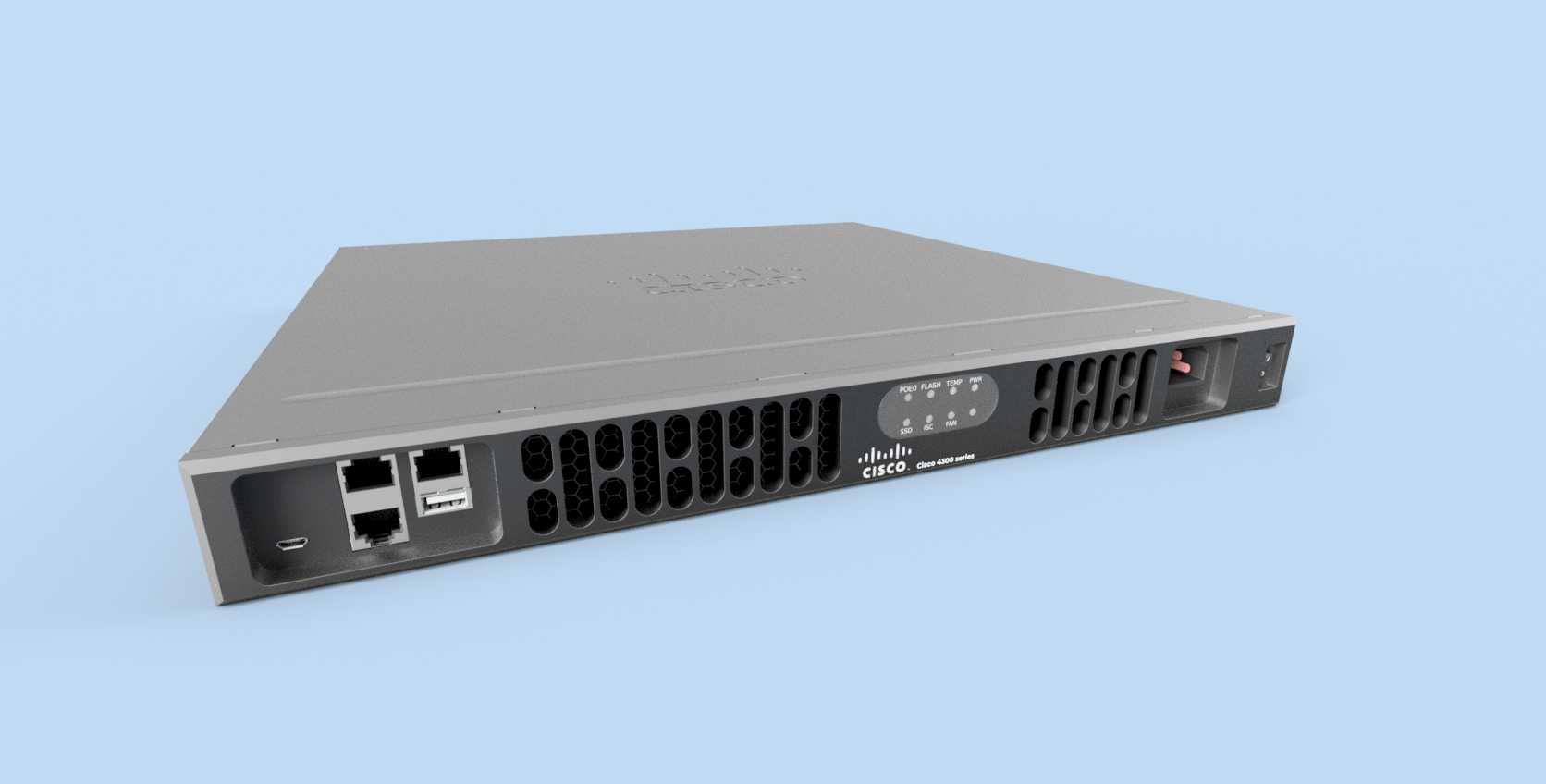

从实际应用场景来看,这类设备主要部署在企业总部、分支节点的网络机柜中,承担跨区域数据转发、广域网接入、多业务流量调度的作用,同时要支持语音、安全、无线控制等扩展模块的搭载,所以建模时对前面板的接口布局做了精准还原:左侧预留的Console配置口、USB管理口、千兆电口位置完全对齐实物,中间的状态指示灯区域做了分区域的结构区分,每个指示灯对应的导光柱结构都做了独立建模,避免后期渲染时出现灯光溢色的问题;右侧的散热格栅采用了长条形冲孔结构,建模时特意还原了冲孔的翻边高度,这部分结构不仅影响通风效率,还关系到设备的电磁屏蔽性能,翻边的角度和开孔率都是按照实际散热需求设计的,进风侧的开孔率要匹配内部风扇的风压参数,避免出现散热盲区。做企业网络部署的结构设计时,机架式路由设备的安装适配是绕不开的环节,这次还原的思科4331属于4300系列的集成多业务路由设备,建模时首先要对齐标准19英寸机柜的安装边界,设备宽度严格匹配机柜立柱间距,两侧预留的挂耳安装孔位完全对应机柜U位的固定点位,设备高度为1U标准机架高度,深度方向的尺寸要兼顾机柜内部理线空间与前后通风的冗余量,避免安装后出现线缆弯折过度或者通风道被遮挡的问题。
后面板的结构是建模的重点区域,电源输入接口的位置做了下沉式处理,接口周围的绝缘挡边结构完全还原,防止插拔电源线时碰到周边的金属壳体;扩展槽位的导轨结构做了精细化建模,槽位内部的定位卡扣、金手指避让空间都按照实际模块的插拔行程做了预留,确保后期做装配模拟时,扩展模块可以顺利滑入槽位并卡紧到位。设备外壳采用一体冲压的金属顶盖,顶盖表面的思科logo区域做了微凹的蚀刻结构,不是简单的贴图处理,边缘的折边结构做了圆角过渡,避免钣金加工时出现应力开裂的问题,顶盖与底座的连接卡扣位置都做了对应的卡槽结构,装配时不需要额外螺丝就可以实现初步固定,后期维护时拆卸更方便。
在设计思路上,这类网络设备的结构设计首先要满足长期连续运行的可靠性,所以散热风道的走向是结构布局的核心:内部的主板、电源模块、扩展卡都沿着前后通风的方向排布,前面板进风、后面板出风的风道没有多余的遮挡结构,建模时特意保留了风道内部的导流筋结构,这些筋位可以引导气流集中经过发热量大的芯片区域,避免气流在机箱内部形成紊流。安装边界方面,除了标准机架安装的孔位,设备底部还预留了桌面放置的橡胶脚垫安装位,脚垫的高度做了5mm的抬高处理,保证桌面放置时底部也有足够的进风空间,脚垫的位置避开了底部的散热开孔,不会遮挡进风通道。
接口的布局也考虑了实际布线的便利性,所有的线缆接口都布置在后面板,前面板只保留必要的管理接口和指示灯,日常运维时不需要到机柜后侧插拔线缆,前面板的指示灯可以直观反馈设备的运行状态、端口流量、电源状态,每个指示灯的颜色分区都做了结构上的区分,避免不同状态的灯光混色。设备的金属壳体做了连续的导电连接设计,顶盖与底座、挂耳与机柜立柱之间都有对应的导电接触点位,保证设备的电磁屏蔽性能满足机房部署的EMC要求,不会对周边的其他通信设备造成电磁干扰,同时也能抵御外界的电磁干扰影响设备的运行稳定性。建模过程中对所有的钣金折弯半径都做了符合加工工艺的设置,折弯内R角按照板材厚度的1倍设置,避免出现加工时板材开裂的问题,所有的开孔边缘都做了去毛刺的倒角处理,对应实际生产中的钣金加工工序,让模型不仅可以用于外观展示,还能直接用于结构验证、安装模拟、机房布局规划等实际工程场景。
- 全部评论(0)
- 模板大小: 65.86 MB
- 售价:5金币
- 下载次数: 310
- 系统要求: STL,AutoCAD,Rendering,Autodesk Inventor,Other
- 软件分类: 通讯工具类
