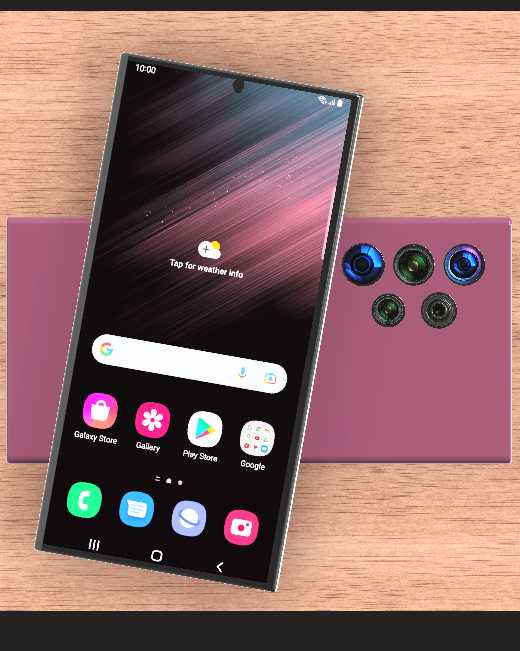

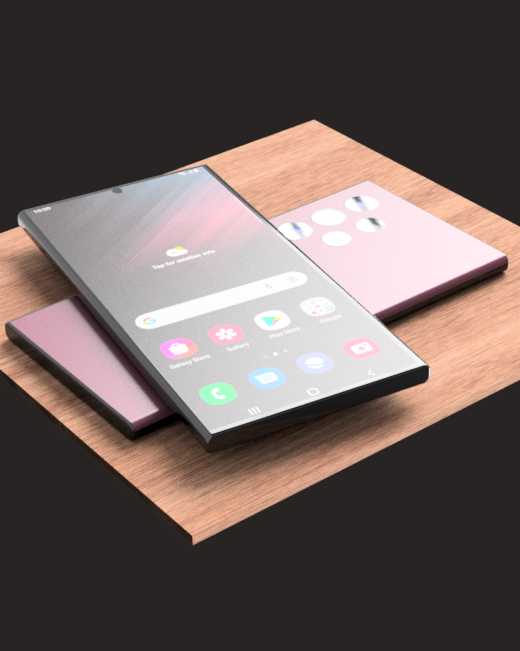

三星Galaxy S22 Ultra智能手机外观结构三维建模

　　本次建模围绕直板旗舰智能手机的整机外观与结构装配关系展开，建模过程中优先还原消费电子类产品的曲面过渡精度与装配间隙控制逻辑，所有外观面的曲率连续均按照消费电子量产级外观件的G2连续标准搭建，避免出现曲面棱线突兀、圆角过渡生硬的问题。从实际应用场景来看，该类模型可用于数码配件开发环节的适配验证，比如手机保护壳的结构匹配、钢化膜的屏幕弧面贴合度校验、无线充电模组的线圈位置对位、车载支架的夹持边界确认等场景，也可用于产品展示环节的渲染素材制作，为电商详情页、发布会演示动画提供基础模型支撑。

　　设计思路上，首先拆解整机的结构层级：正面的微曲屏幕与极窄边框的衔接关系是建模的第一个重点，屏幕R角与中框R角的弧度差需要严格匹配实际产品的视觉比例，避免出现R角错位导致的外观失真；中框部分的金属切边弧度、按键的凸起高度与按压间隙、SIM卡托的装配缝隙都按照实际量产公差逻辑预留了合理的装配空间，按键与中框的配合间隙控制在0.15mm以内，符合消费电子类产品的常规装配公差要求；背部的相机模组凸起高度、镜头保护圈的台阶差、背板的微弧过渡与中框的衔接顺滑度，都参考了实际手持握持的人体工学逻辑，背板边缘的弧面曲率适配手掌自然握持时的贴合角度，减少长时间握持的硌手感。

　　外形尺寸与安装边界方面，整机的长宽厚比例严格对应实际产品的物理尺寸，建模时将整机的长度方向基准对齐X轴，宽度方向对齐Y轴，厚度方向对齐Z轴，所有外接配件的适配边界都以整机外轮廓为基准向外偏移合理间隙：比如保护壳的内壁与整机外轮廓的间隙预留0.1mm的装配余量，保护壳的厚度按照常规TPU材质的1.2mm厚度搭建外轮廓，屏幕保护膜的覆盖范围避开正面边框的R角收边区域，避免出现膜片边缘起翘的问题。建模过程中对相机模组的单独拆分也做了结构还原，每个镜头的独立凸起台阶、闪光灯的开孔位置、传感器的排布位置都与实际产品一致，可直接用于镜头保护圈、相机模组装饰件的适配开发。从结构设计从业者的角度来看，这类消费电子外观模型的核心难点在于大面的曲率控制，尤其是屏幕与中框衔接的曲面、背板与中框过渡的曲面，很容易出现曲率突变导致的反光断层，建模时需要通过多段截面线控制曲面的走势，避免单条截面线硬拐导致的曲面质量下降；同时所有的外观分型线位置都要与实际产品的装配分型面对齐，比如中框与前屏的贴合面、中框与背板的贴合面，都要预留对应的粘接层厚度空间，方便后续做结构拆件时直接调用基准面。

　　另外，手持类数码产品的边角圆角处理不能统一用等半径圆角，需要根据不同位置的受力情况调整圆角半径，比如整机四个边角的跌落受力位置圆角半径更大，侧边握持位置的圆角半径适配手指的指腹弧度，按键边缘的圆角做0.2mm的C角加R角过渡，模拟实际按键的倒角触感。模型的所有结构面都做了分层管理，前屏、中框、背板、相机模组、侧边按键、卡托都为独立的实体组件，可单独导出用于不同的配件开发场景，不需要二次拆分结构；组件之间的装配约束完全按照实际产品的装配逻辑搭建，替换单个组件时不会影响其他部分的结构位置，方便后续做改型设计时快速调整对应部件。
