带滚珠结构的80d惰轮三维结构设计

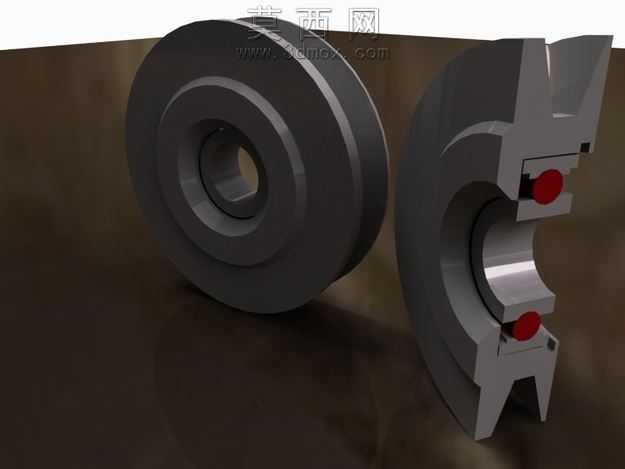

本作品为传动系统配套的80d规格惰轮三维设计，建模阶段采用参数化特征构建逻辑，首先以旋转凸台命令生成轮体的基础回转基体，精准控制轮体的外径、内孔安装孔径、轮缘厚度等核心尺寸，保证轮体整体同轴度符合传动件的装配精度要求。针对轮体的V型导向槽结构，采用切除拉伸结合旋转切除的方式完成槽型加工，槽面的倾斜角度、槽底圆弧半径均按照导轮的走线导向需求设定，确保运行过程中配套的传动件能够平稳贴合槽面，不会出现脱槽、偏磨的问题。轮体内部设计有嵌入式的滚珠安装结构，在轮体的环形安装槽内均匀布置滚珠卡位，通过环形阵列命令完成所有滚珠安装位的均匀排布，保证每个滚珠的受力均匀，降低轮体转动过程中的摩擦阻力，提升惰轮的运行顺滑度与使用寿命。材质渲染阶段，轮体主体采用哑光深灰金属材质，模拟高碳钢经表面发黑处理的质感，调整材质的粗糙度参数还原金属表面细微的磨砂纹理，内部的滚珠采用亮面金属材质，调高材质的反射度与高光参数，突出滚珠的光滑耐磨特性，剖切展示区域的金属断面调整为浅灰色金属质感，清晰区分轮体的外部轮廓与内部结构层次。结构设计上兼顾了安装便利性与结构强度，内孔采用标准的通孔设计，可直接适配对应直径的安装轴，轮体的壁厚经过受力验算，既避免壁厚过大造成的整体重量冗余，也防止壁厚不足导致轮体受径向载荷时出现变形开裂的问题，内部的滚珠卡位结构采用一体化成型设计，无需额外加装保持架即可完成滚珠的限位，简化了零件的装配流程。展示阶段采用实体与半剖结合的呈现方式，完整展示轮体外部整体形态的同时，通过半剖视角清晰呈现内部滚珠的排布方式、安装槽的结构细节，让观看者能够直观理解该惰轮的内部构造与运行原理，整体建模过程严格遵循机械设计的尺寸规范，所有特征之间添加了对应的几何约束与尺寸关联，后续若需调整规格参数，仅需修改对应尺寸参数即可快速生成不同规格的衍生模型，具备较强的参数化复用性。
