西门子G120变频器带Profibus接口及操作面板

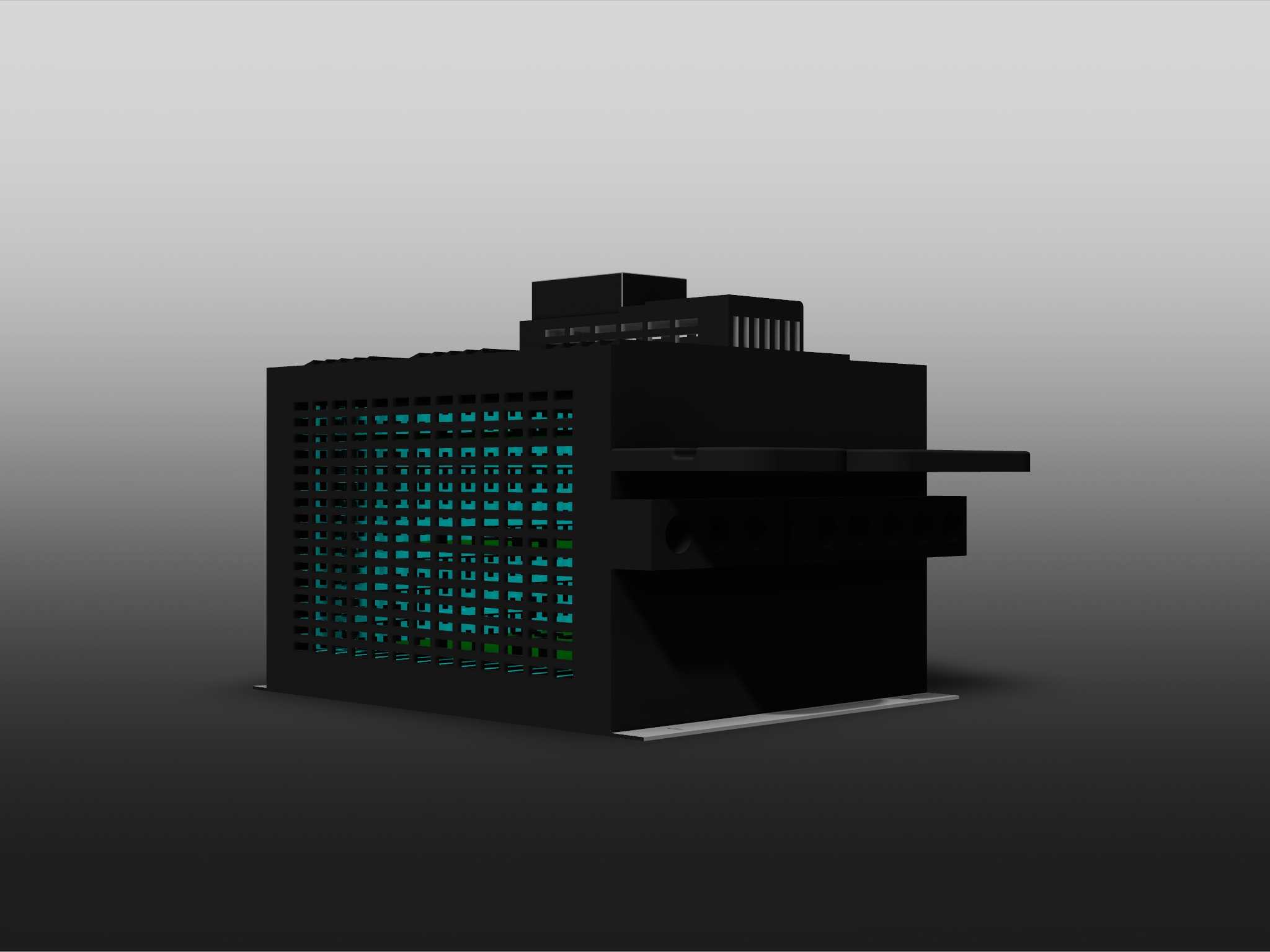

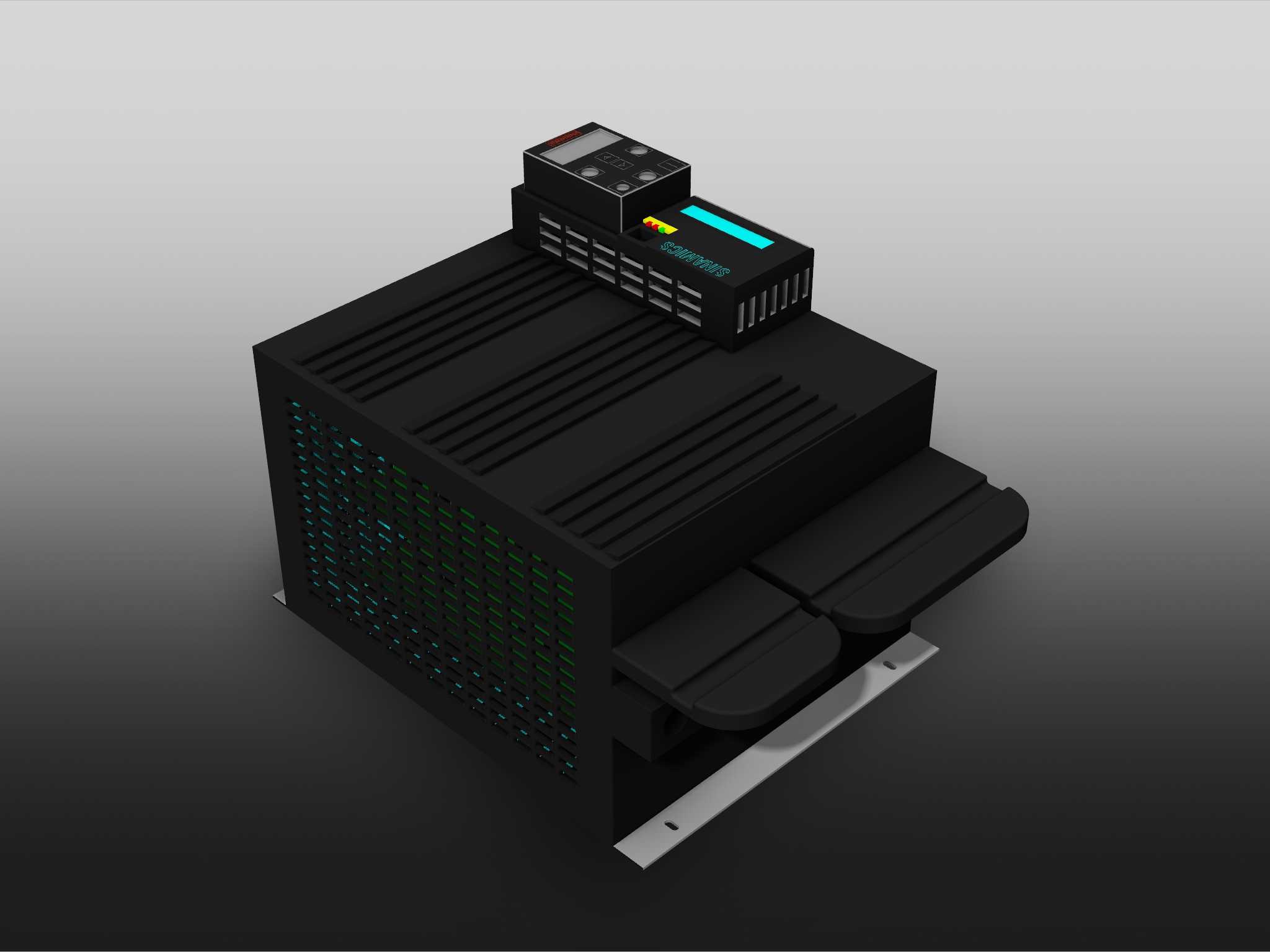

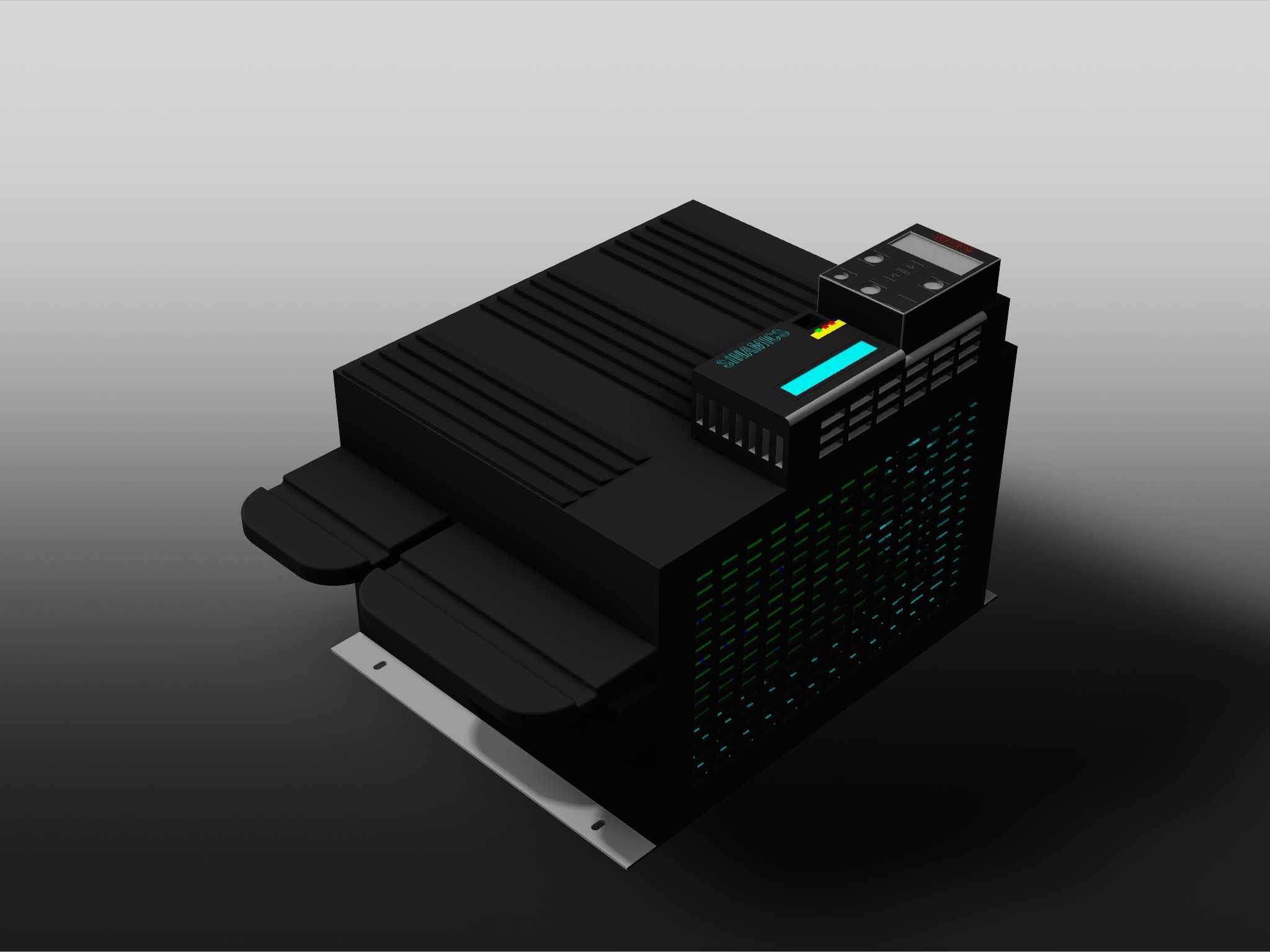

　　在工厂自动化产线的传动控制场景里，这类15KW功率等级的变频驱动模块是输送线、风机泵类负载、小型加工主轴驱动的核心执行单元，日常做设备改造或者新线电控柜布局设计时，经常需要先拿到精准的三维外形数据来排布柜内安装空间，避免后期现场安装出现干涉、接线空间不足的问题。这个模型的外部轮廓是对照实物手工测绘完成的，外壳的散热格栅结构、侧边的Profibus通讯接口凸起、正面OP操作面板的安装卡位都做了还原，虽然内部的电路板、功率模块等结构没有做细化建模，但对于做柜体布局、设备整体装配干涉检查的场景来说，外部尺寸的准确性完全能满足设计需求，毕竟大部分设备集成商在做方案阶段，不需要拆解到内部元器件层级，只需要确认安装边界、外部接口位置、操作面板的外露尺寸就足够完成前期的布局设计。

　　从实际使用的角度来说，G120系列驱动模块在工业现场的适配性很强，Profibus接口是很多老旧产线沿用的现场总线方案，搭配自带的OP面板可以在现场直接完成参数设置、故障复位、运行状态查看，不需要额外连接调试电脑，对于设备运维人员来说十分方便。建模的时候优先还原了安装面的固定孔位位置、模块上下方的散热预留空间要求，要知道这类功率等级的变频模块工作时发热量不小，柜内排布时上下方必须留出足够的通风间隙，不能紧贴其他元器件安装，模型里把模块本体的高度、深度、宽度尺寸都按实物比例做了还原，侧边的通讯接口突出长度、接线端子区域的外伸尺寸也都做了体现，设计人员在排布电控柜的时候，可以直接把这个模型导入装配环境，提前预留好通讯插头的插拔空间、动力线和控制线的走线弯曲半径，避免后期装配时出现插头插不上、线缆弯折过度影响使用寿命的问题。

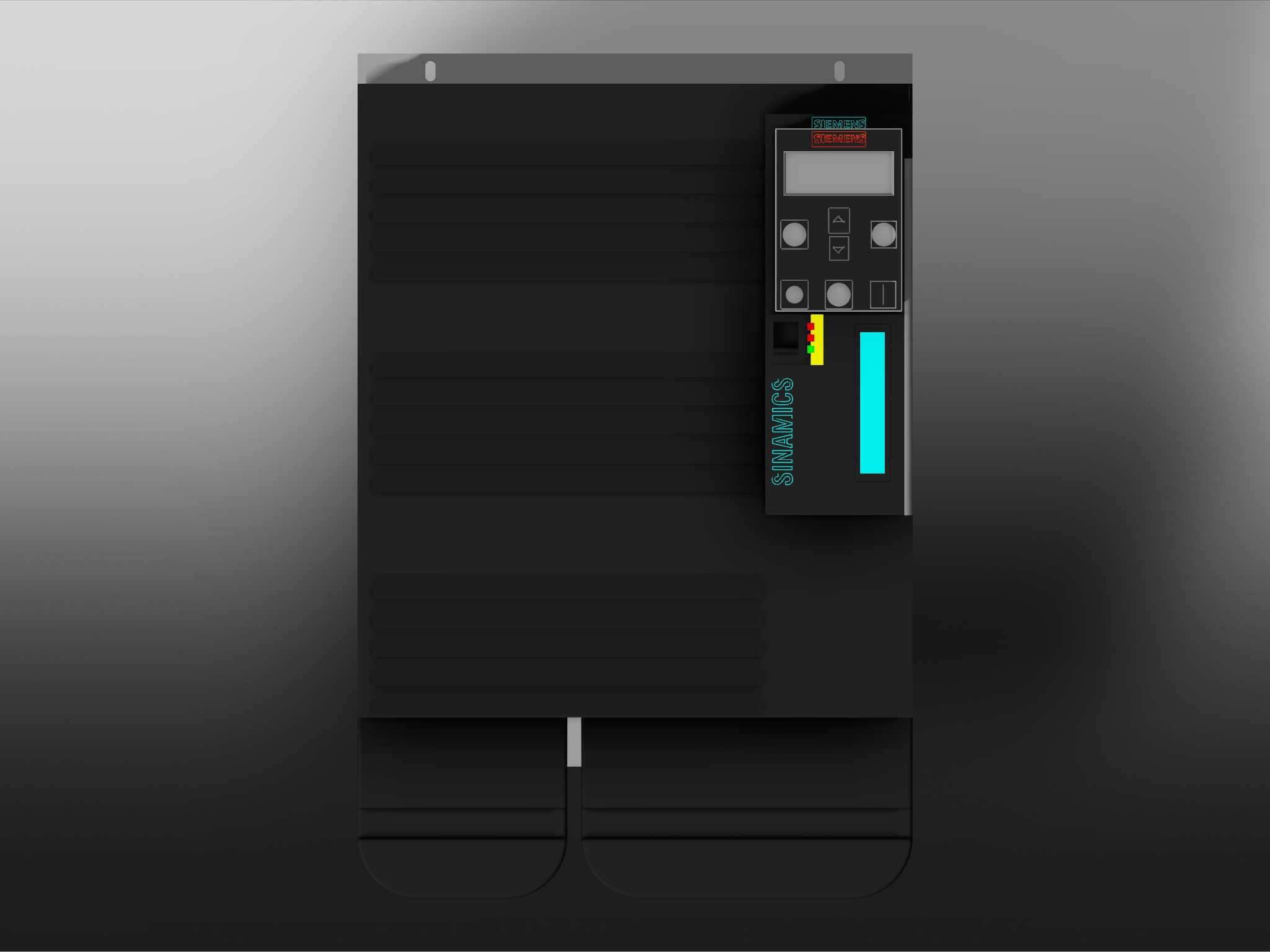

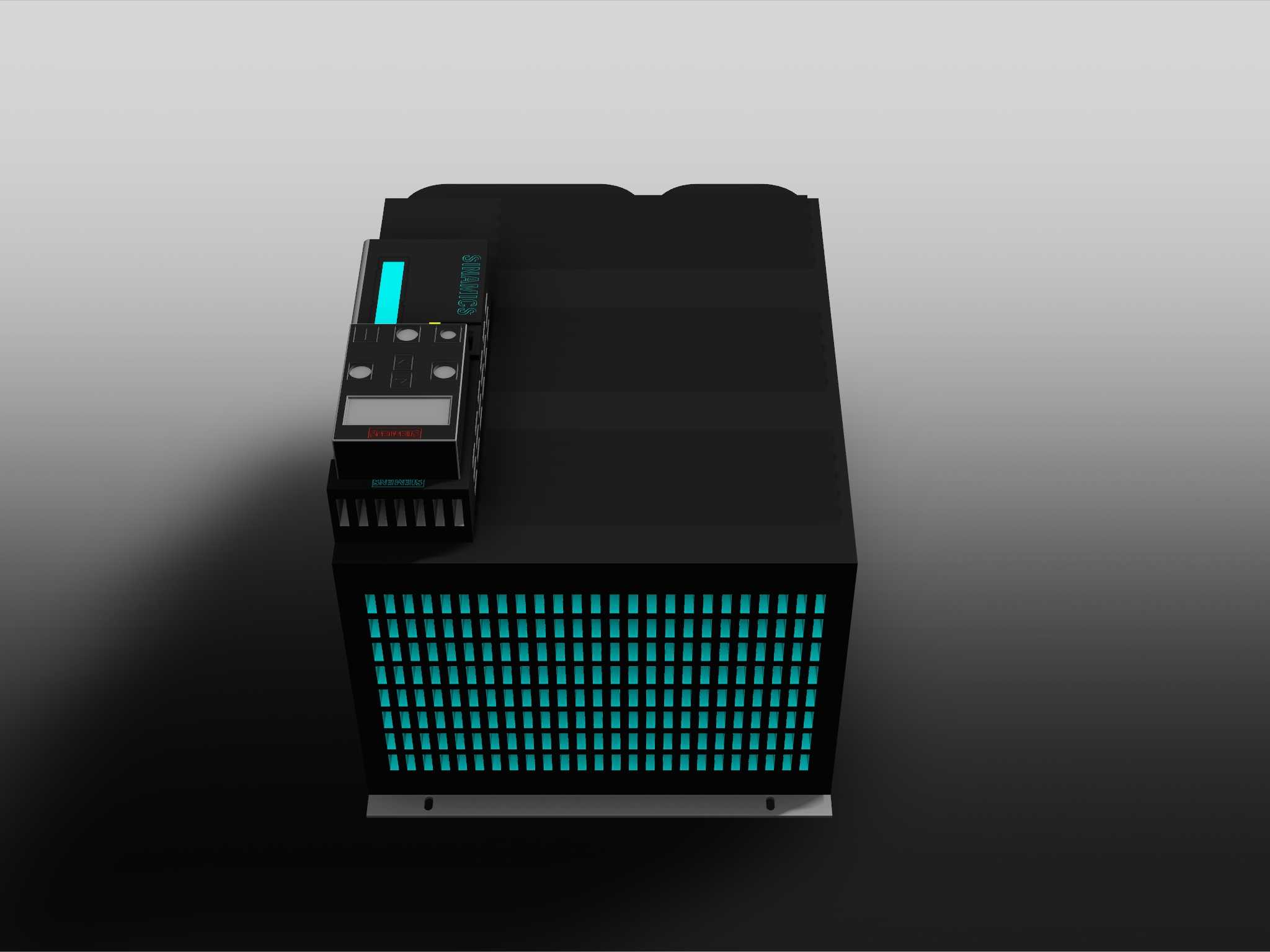

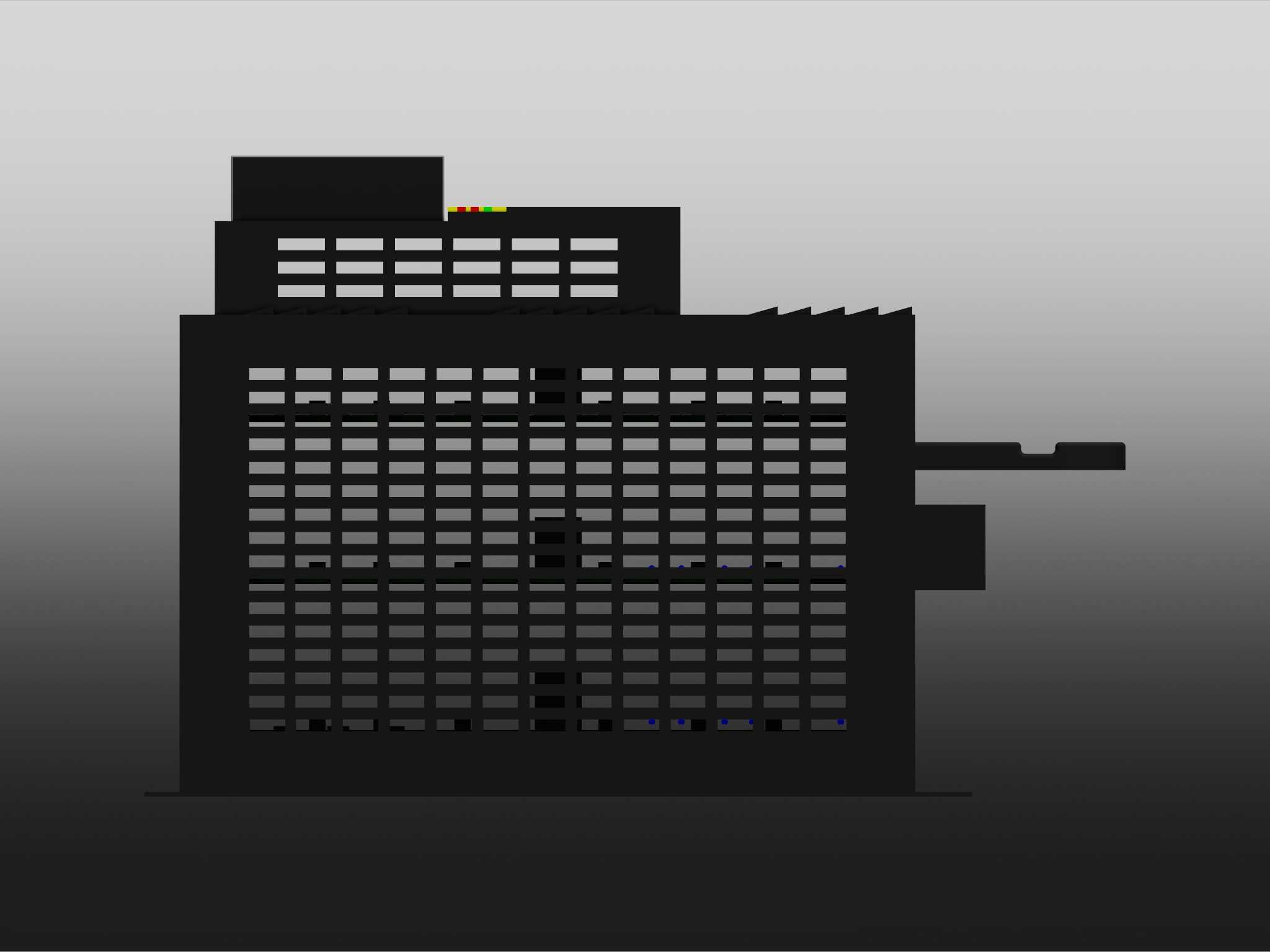

　　很多刚接触电控设计的工程师容易忽略操作面板的安装突出尺寸，这个模型里把OP面板和模块本体的装配关系做了准确还原，面板正面比模块外壳突出的高度、面板的操作按键区域范围都有体现，要是做柜面嵌入式安装的话，就能直接根据这个模型的尺寸开出对应的安装孔位，不用再去翻查手册核对开孔尺寸和安装深度。另外外壳上的散热格栅虽然是外观结构，但建模时也还原了格栅的排布位置，设计柜内散热风道的时候，可以对应格栅的位置安排风道走向，让冷却气流直接穿过散热格栅带走模块内部的热量，提升设备长时间运行的稳定性。要注意的是，这个模型没有还原内部的元器件结构，所以如果是做模块本身的结构改进、内部散热仿真这类工作的话，这个模型的精度是不够的，但面向设备集成、柜体布局、产线三维可视化展示这类场景，外部结构的完整度完全够用。现场安装的时候，这类模块一般是标准导轨安装或者螺栓固定在柜内安装板上，模型底部的安装卡位结构也做了对应还原，能直接匹配标准电控柜的安装导轨尺寸，做装配模拟的时候可以直接验证安装卡位和导轨的配合是否顺畅，提前发现安装板上其他元器件是否会挡住模块的安装路径。另外Profibus接口的位置在模块侧边，建模时还原了接口的朝向和高度，做布线设计的时候可以提前规划通讯线的走线路径，避开动力线的干扰区域，同时预留足够的线缆长度，方便后期接线和维护操作。
