在工业测控面板、音频设备电平指示、小型实验装置状态显示、电源输出档位可视化的场景里,这类十段式LED条形显示模块是非常常见的直插式光电器件,和分立的单个直插LED相比,它把十颗发光管芯集成在同一个白色塑封壳体内,排布成整齐的单列长条,不需要设计人员在PCB上逐个排布LED的位置、调整发光面的齐平度,能大幅简化面板显示区域的布局工作。从实际使用的角度看,这类模块的核心作用是把连续变化的模拟电压信号,转化为逐段点亮的直观光条,比如在可调直流电源上用来显示输出电压的档位区间,在音频功放设备上用来指示实时输出的电平大小,在小型工控装置上用来反馈液位、压力、温度等模拟量的占比状态,相比数码管的数字显示,条形光带的视觉反馈更直观,操作人员不需要读取具体数值就能快速判断当前参数所处的区间,在需要快速识别状态的操作场景里识别效率更高。

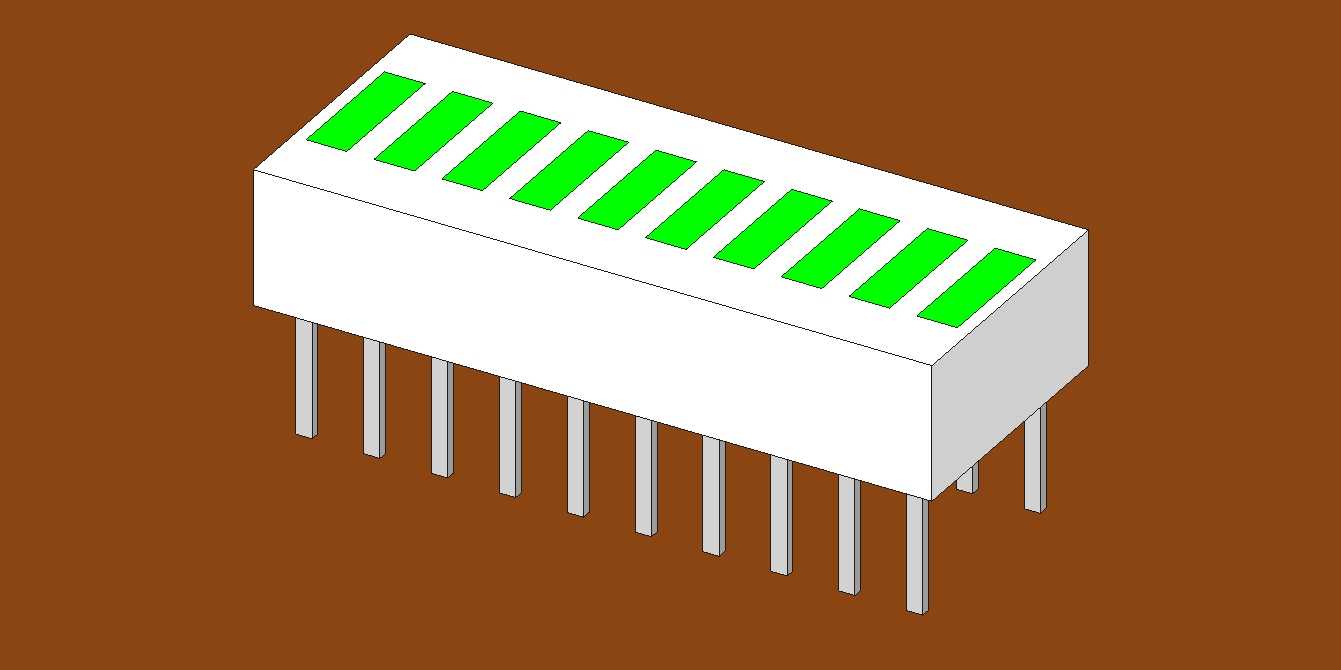

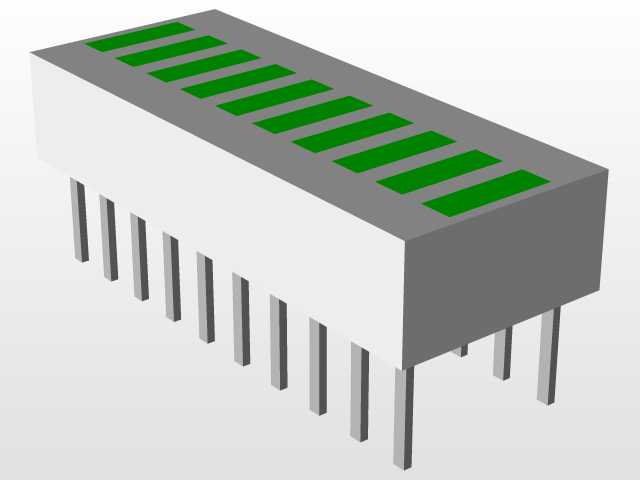

做这个模块的三维建模时,首先要把控的是塑封壳体的外形公差,白色的环氧塑封主体是长方体结构,发光面的十颗绿色LED管芯窗口要严格等距排布,相邻两个发光窗口的中心距要和PCB封装的焊盘间距完全匹配,不然过波峰焊的时候会出现引脚偏移、壳体浮高的问题。引脚部分是直插式的镀锡铜引脚,一共十二根,分别对应十颗LED的公共端和每一段的独立控制端,引脚的伸出长度、直径、相邻引脚的中心距都要严格对应实际器件的 datasheet 尺寸,建模的时候要注意引脚根部和塑封壳体结合处的过渡圆角,不能做成直角贴合,不然实际生产中引脚受力的时候容易出现塑封壳体开裂的问题。
从安装边界来看,这类模块属于标准的DIP直插封装,焊接在PCB上的时候,塑封壳体的底面和PCB板面之间要预留0.3mm左右的间隙,避免波峰焊的时候助焊剂残留堆积在壳体底部难以清理;发光面要比设备面板的透光窗口低0.2mm左右,既保证发光面不会和面板刮擦,也能避免外部光线从缝隙漏进去影响显示对比度。设计PCB封装的时候,要注意十二根引脚的焊盘尺寸要比引脚直径大0.4mm左右,保证焊接的时候焊锡能充分浸润,同时焊盘之间的阻焊层要完整覆盖,避免相邻引脚之间出现连锡短路的问题,毕竟这类模块的引脚间距比较小,手工焊接的时候如果焊盘设计过大很容易出现桥接。
从功能特性上看,十段独立的发光单元可以通过外部驱动电路实现逐段点亮、逐段熄灭、闪烁等不同的显示效果,公共端可以根据选型做成共阳或者共阴的结构,适配不同的驱动逻辑;绿色的发光波长在565nm左右,人眼对这个波段的光线敏感度最高,在室内光照环境下不需要太高的驱动电流就能获得清晰的显示效果,单段LED的正向工作电流控制在5mA左右就能满足常规的显示需求,长时间工作的时候塑封壳体的温升不会超过5℃,不会出现因为壳体过热导致相邻元件性能受影响的问题。建模的时候还要注意塑封壳体侧面的脱模斜度,实际注塑生产的时候壳体的四个侧面都有1度左右的脱模斜度,不能做成完全垂直的直面,不然三维模型和实际注塑出来的零件会有尺寸偏差,做装配干涉检查的时候会出现误判。另外发光窗口的表面是磨砂的漫反射结构,不是光滑的透明平面,建模的时候要把这个表面的微结构特征体现出来,这样渲染出来的效果才和实际器件的发光质感一致,不会出现镜面反光的失真效果。
在设备结构设计的时候,如果要把这个模块安装在设备面板上,面板上对应的透光窗口尺寸要比模块的发光区域大1mm左右,预留装配的时候的位置公差,避免因为PCB安装的位置偏移导致发光区域被面板遮挡;如果是在高振动的设备上使用,还要在模块的塑封壳体和PCB之间点少量的硅橡胶固定,避免长期振动导致引脚出现疲劳断裂的问题。这类模块的工作温度范围一般在-20℃到85℃之间,能满足大多数工业现场、民用电子设备的使用环境要求,不需要额外做散热或者保温的结构设计,整体的结构可靠性很高,只要焊接工艺符合要求,长期工作的失效率非常低。
