水电解制氢储氢一体化装置结构设计

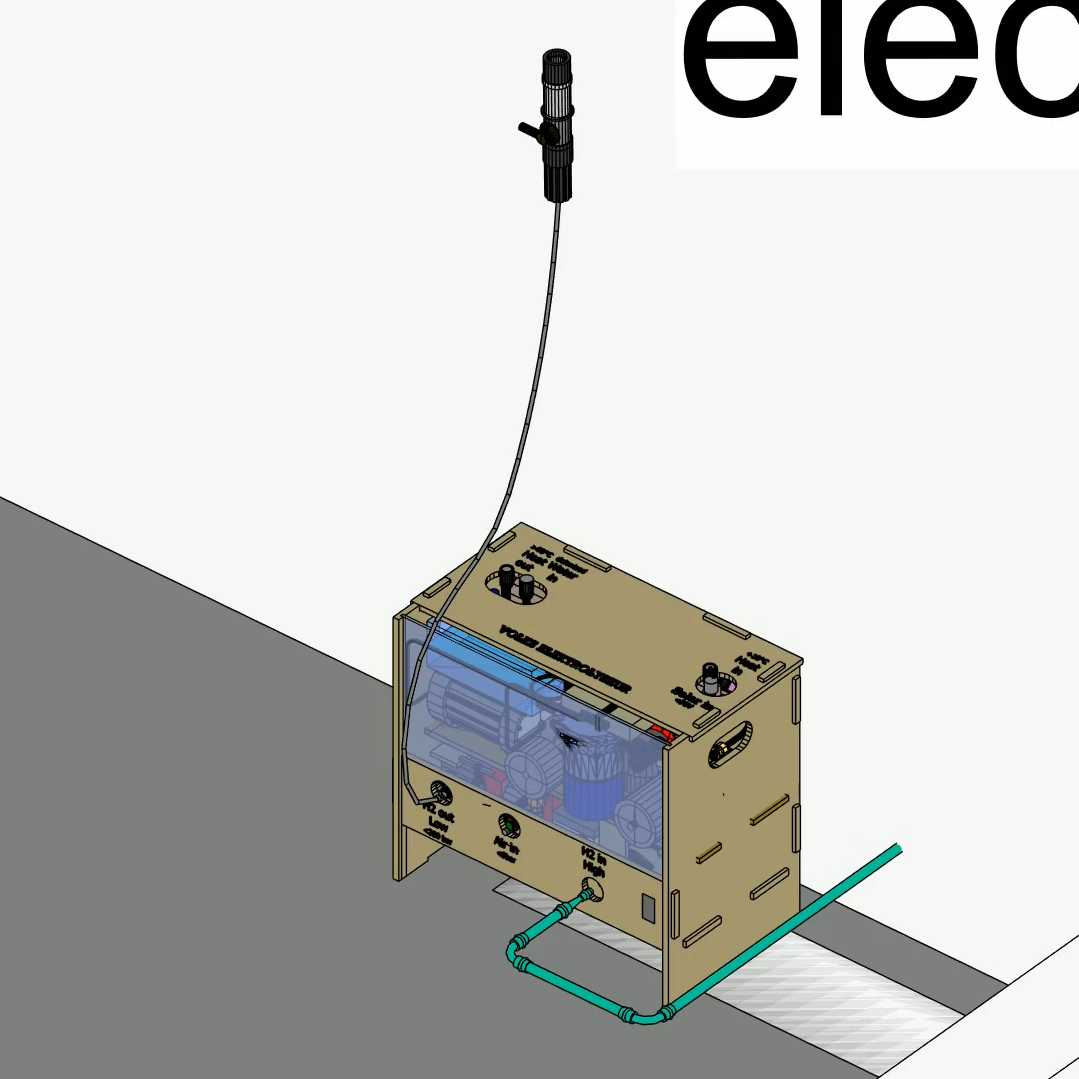

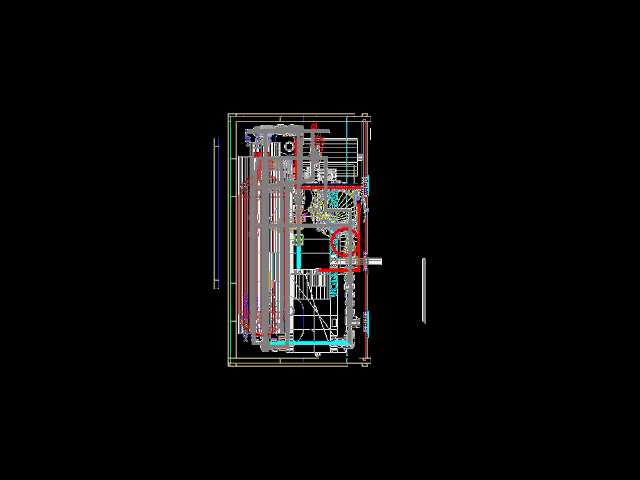

　　这套水电解制氢储氢装置的三维结构，核心围绕分布式制氢场景的落地需求展开设计，区别于大型集中式制氢站的庞杂系统，该装置将电解反应单元、气液分离组件、初步压缩模块、储氢缓冲接口集成在同一箱式壳体内，适配实验室小流量供氢、小型加氢站补能、工业现场高纯氢就地制备等多类场景，省去了分散组件现场拼接的管路适配工作，降低现场安装的出错概率。从结构布局来看，箱体采用框架式钣金承载结构，侧面预留透明观察窗，可直接观测内部电解槽的运行液位、管路密封状态，无需拆解外壳即可完成日常巡检；顶部设置的快插式气源接口，匹配标准工业气管规格，外接输出管路时无需额外加工转接头，侧面的提手结构兼顾设备移动转运与固定安装的需求，底部预留的安装孔位可直接固定在标准工业机架或者地面基础上，安装边界预留了足够的管路弯折空间，外接的进水管路、出氢管路、排污管路均从箱体底部侧方引出，避免管路交叉干扰，整体安装占用空间仅为同产能分散式制氢组件的60%左右。

　　功能设计上，装置核心的电解单元采用板式电解槽结构，相比传统柱式电解结构，电流效率更高，单位体积的制氢产能提升20%以上，电解产生的湿氢气先经过内置的气液分离模块脱除游离水分，再进入初步压缩段将氢气压力提升至储气瓶适配的充装压力，直接通过外接管路输送至储氢单元存储，整套流程的管路流道经过平滑过渡设计，减少气体流动阻力，降低气路压损，避免局部压力波动导致的电解效率下降。

　　设计过程中充分考虑了运维便利性，箱体侧板采用快拆式螺丝固定，拆解后可直接触达内部的电解极板、管路接头、检测传感器等易损部件，更换配件时无需整体拆解设备；顶部设置的压力检测接口、液位检测接口预留了标准传感器安装位，可根据使用需求加装压力变送器、液位传感器实现自动化运行控制，无需额外在壳体上开孔加工。外接的立式阀组通过柔性金属软管与箱体顶部接口连接，可根据现场安装空间调整阀组的固定位置，不受箱体安装位置的限制，管路的最小弯曲半径符合工业气体管路设计规范，避免弯折导致的气路堵塞。

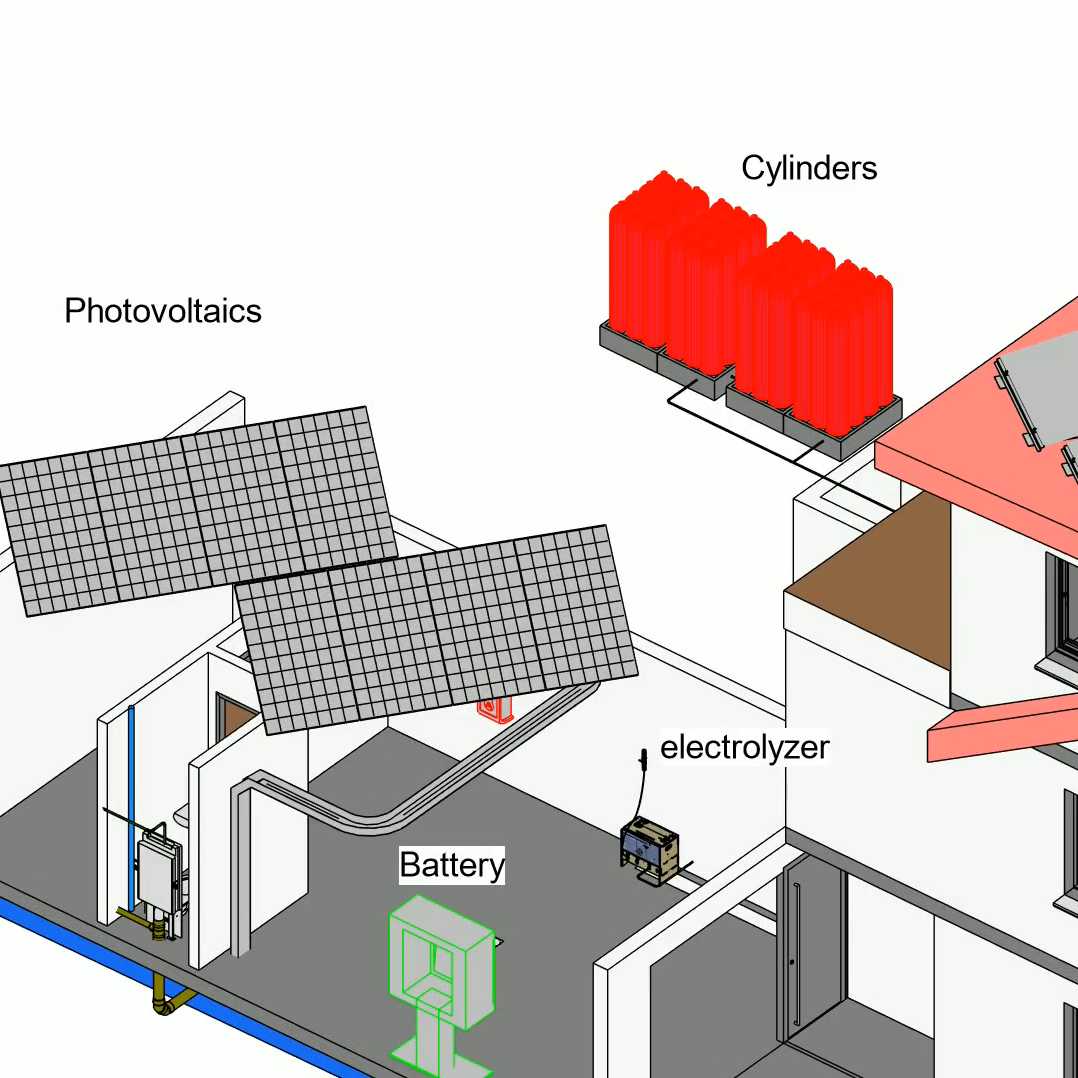

　　从实际使用场景出发，该装置可直接对接小型燃料电池测试平台的氢气供给需求，也可作为金属热处理、半导体加工等需要小流量高纯氢场景的就地制氢设备，省去高压氢气长距离运输的安全风险与成本，设备运行过程中仅需要接入纯水与电源即可产出符合纯度要求的氢气，无需额外添加电解液等耗材，日常运维仅需定期补充纯水、检查管路密封状态即可。结构设计时对内部组件的重量分布做了平衡优化，核心较重的电解槽单元布置在箱体底部中心位置，降低整体设备的重心，移动转运过程中不易发生倾翻，箱体外壳的散热孔布置在侧面上下位置，形成自然对流散热通道，无需额外加装散热风机即可满足长时间连续运行的散热需求，避免风机运行带来的振动与噪音影响。
