贴片式轻触触觉开关结构设计

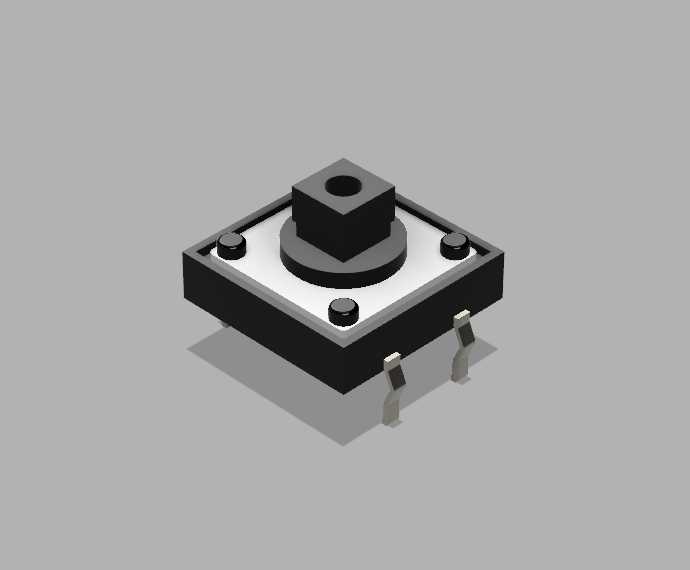

　　在消费电子、工业控制板卡、小型家电的人机交互回路里，这类贴片式触觉开关是承担瞬时触发信号输入的核心基础元件，日常接触的遥控器按键、工控面板操作键、小型手持设备功能键背后，都能找到同结构开关的应用身影，它不需要持续锁止导通状态，只需要在按压行程达到触发阈值时给出一个通断跳变信号，松开后依靠内部弹性结构自动复位，是低电压小信号回路里最常用的输入部件之一。从结构设计逻辑来看，这款开关采用方形基座加顶部凸台按压头的布局，基座采用耐高温工程塑料注塑成型，四个角点预留贴片焊盘引脚，引脚为弯折成型的磷青铜镀锡材质，既保证焊接时的耐温性能，也能在回流焊过程中与PCB焊盘形成可靠的焊点连接，避免虚焊、脱焊问题。

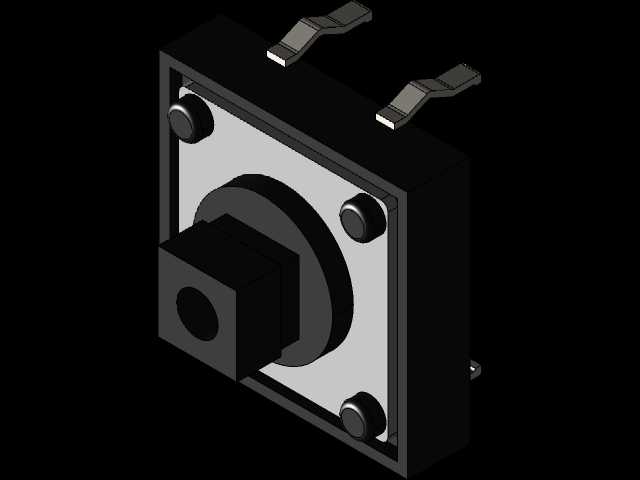

　　顶部的按压凸台做了中心沉孔设计，这个结构不是冗余设计，一方面可以降低按压头的整体重量，减少按压动作的惯性冲击，另一方面可以适配不同高度的硅胶按键帽，当设备外壳的按键帽需要做长行程传导时，沉孔可以和按键帽底部的定位柱配合，避免按压过程中出现偏位、卡滞的问题。开关内部的弹性接触结构采用锅仔片作为核心触发部件，基座内部预留了精准的定位槽放置锅仔片，当外部按压力传递到按压头时，压力垂直作用在锅仔片中心，当压力达到锅仔片的动作阈值时，锅仔片产生瞬间形变，与下方的固定触点接触实现回路导通，当按压力撤除后，锅仔片依靠自身金属弹性快速复位，触点断开，整个触发行程通常控制在0.2-0.3mm区间，触发压力根据应用场景不同可以调整在100gf-350gf范围，既不会因为压力过小导致误触发，也不会因为压力过大造成操作手感生硬。从安装边界来看，这款开关的本体外形为标准66mm方形贴片封装，本体高度包含按压头在内为4.3mm，四个引脚的焊盘尺寸严格遵循SMT贴片加工的通用规范，引脚中心距为4.5mm，焊盘伸出本体长度0.8mm，在PCB布局时只需要预留77mm的安装空间即可满足焊接和操作间隙要求，不需要额外预留侧面固定结构，完全依靠表面贴装的焊点实现固定，能够适配0.8mm-1.6mm厚度的常规FR4PCB板。在实际选型应用中，这类开关的接触电阻通常控制在50mΩ以下，绝缘电阻大于100MΩ，能够承受50V以下的直流小信号回路，不适合直接接入强电回路，通常是连接在MCU的IO输入端口，配合上拉电阻实现按键信号的采集。

　　设计时需要注意按压头的受力方向必须垂直于开关安装平面，侧向受力会导致内部锅仔片偏位，长期侧向受力会大幅缩短开关的使用寿命，正常垂直按压工况下这类开关的机械寿命可以达到10万次以上，能够满足绝大多数消费电子和工业控制设备的按键使用频次要求。开关基座的塑料材质选用PA9T或者LCP高温料，能够承受260℃的回流焊高温持续10秒不发生形变，不会出现焊后基座融化、引脚偏移的问题，适配常规SMT流水线的焊接工艺，不需要额外手工补焊。在结构细节上，基座和上盖的配合采用卡扣式结构，四个角点的卡扣和基座卡槽过盈配合，既能够在生产装配时快速压合组装，也能避免日常使用过程中上下盖松脱，内部进入灰尘导致触点接触不良。

　　按压头和上盖之间预留了0.1mm的配合间隙，既保证按压动作顺畅无卡滞，也能阻挡大部分直径较大的灰尘颗粒进入开关内部，在普通室内使用环境下不需要额外做密封处理，如果是在多尘、潮湿的户外场景使用，则需要在开关外部增加硅胶护套做密封防护。很多结构设计新手在布局这类开关时，容易忽略按压行程和外壳按键帽的配合间隙，要么间隙过大导致按键松垮手感差，要么间隙过小导致开关长期处于受力触发状态，正确的设计方式是在按键帽和开关按压头之间预留0.05-0.1mm的间隙，既保证未按压状态下开关不受外力，也能让按压动作的力传递没有虚位，获得清晰的触发反馈手感。另外在PCB布线时，开关的两个信号引脚走线应该尽量远离板上的高频干扰源，避免按键信号出现误触发的杂波干扰，必要时可以在信号引脚就近位置增加100nF的去耦电容滤除干扰。
