2500kva油浸式电力变压器结构模型

　　在工业厂区配电、中小型区域变电站、商业综合体供电系统的设计环节中，2500kva电压等级的油浸式变压器是10kv/0.38kv电压转换层级里应用占比极高的核心设备，承担着高压电网到终端用电负荷的电能转换、电压匹配核心职能，这类设备的三维结构建模，是输变电工程布局、设备基础施工、配套母线排设计、运维通道预留工作中必不可少的前置参考依据。

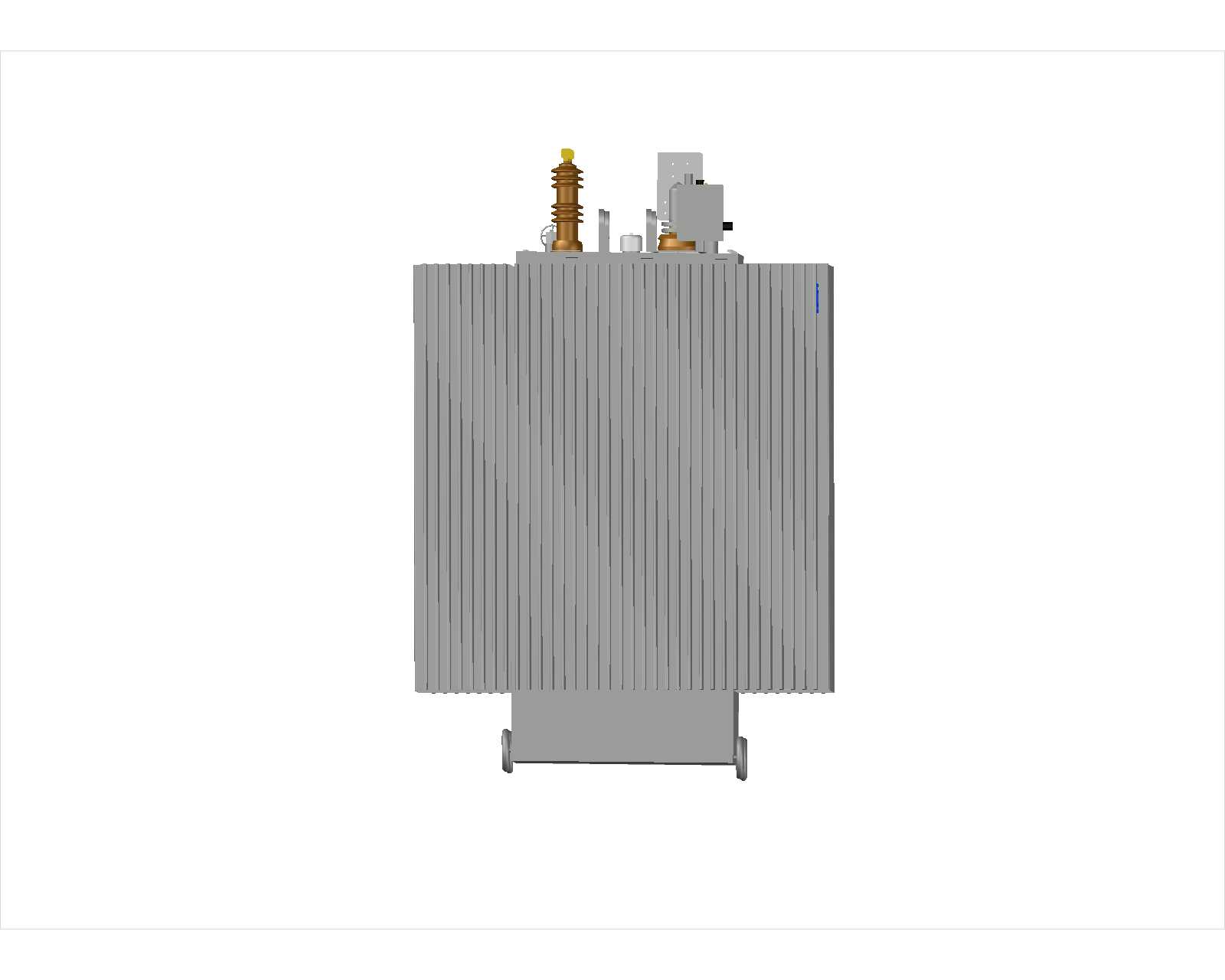

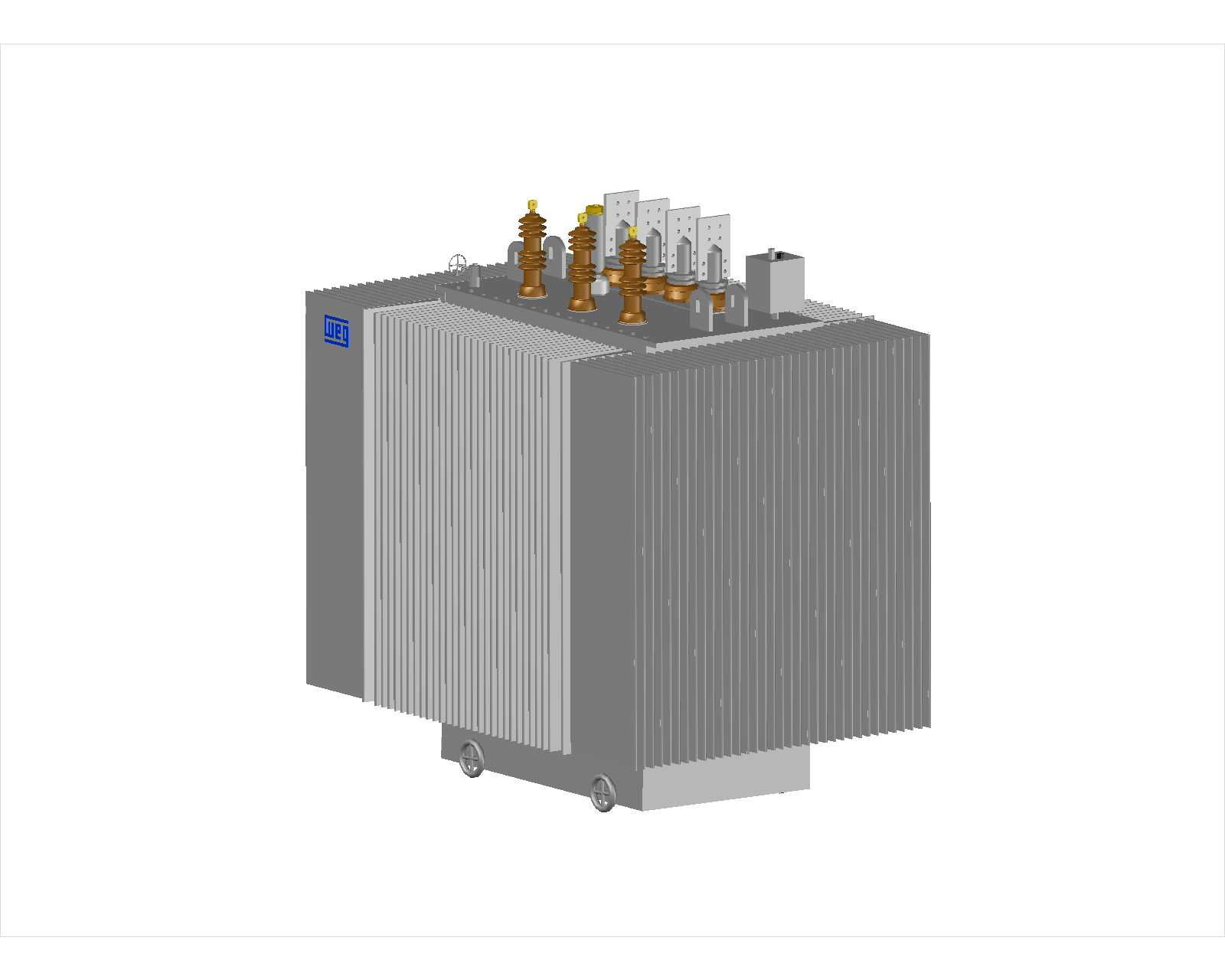

　　从模型呈现的结构细节来看，这款设备采用全密封波纹油箱结构，油箱侧壁的波纹散热片沿箱体长边方向等距排布，这种结构设计不需要额外加装储油柜，依靠波纹片自身的弹性形变即可补偿变压器油因温度变化产生的体积胀缩，既减少了密封渗漏点，也降低了日常运维的检查工作量。油箱顶部的高压侧设置了三个独立的瓷质绝缘套管，套管的安装位置、接线端子的朝向完全匹配常规10kv架空进线或者电缆下进的布线需求，低压侧的母排出线端子采用分层排布结构，相邻端子之间预留了足够的安全绝缘距离，能够满足大电流输出时的母排连接、绝缘防护安装的空间要求。

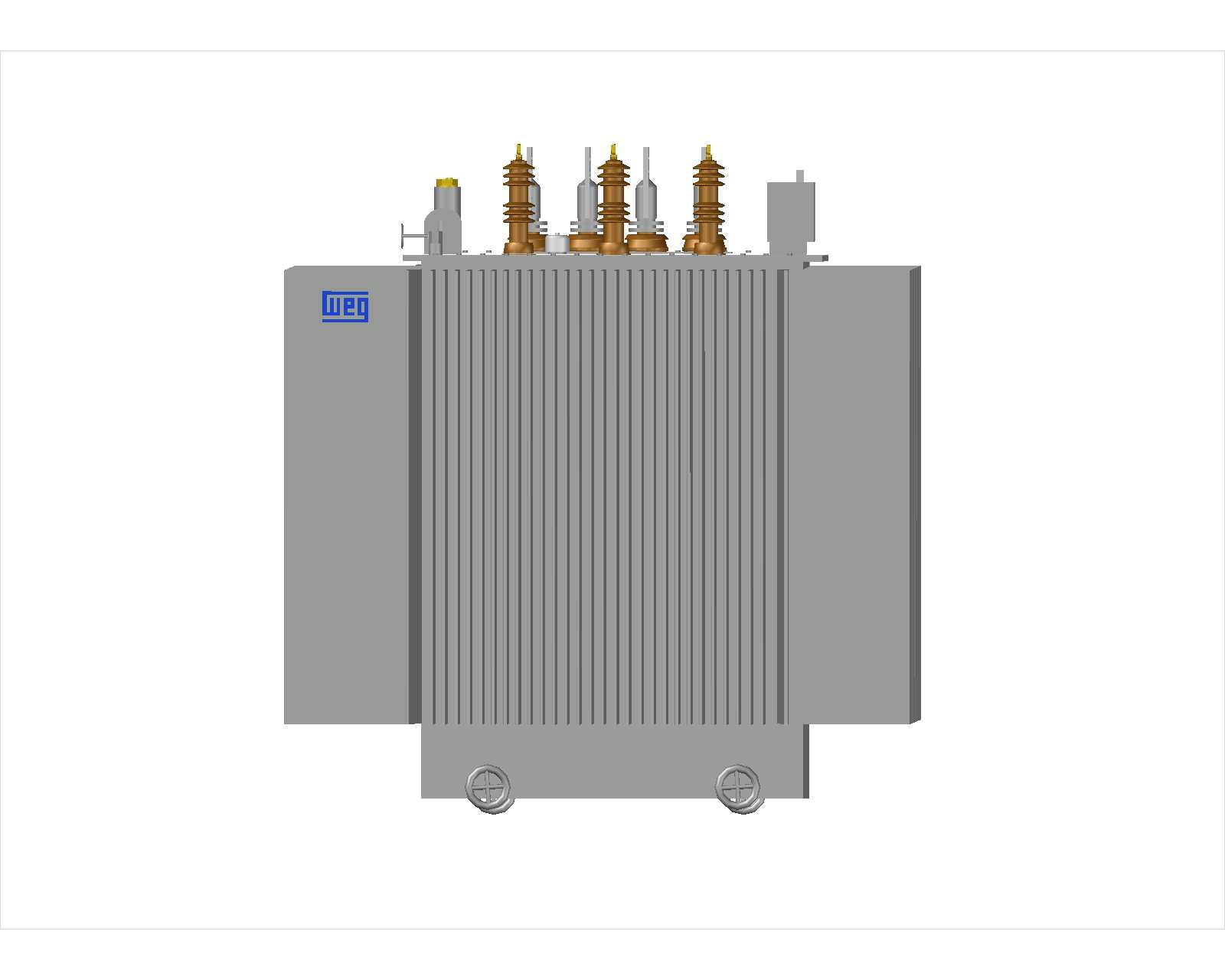

　　建模过程中对设备的安装边界做了精准还原：油箱底部的两个定向滚轮、两个万向滚轮的安装位置与轨距完全匹配行业通用的变压器安装基础导轨尺寸，设备就位后可以直接沿导轨推入预装的变压器室或者户外台架，不需要额外调整基础预埋件的位置。油箱顶部的压力释放阀、温度传感器安装座、油位标识结构都按照实际产品的装配位置做了等比例还原，在做配电房三维布局设计时，可以直接基于这个模型核对高压柜、低压柜与变压器之间的母排走向，预留足够的接线操作空间，避免出现施工阶段才发现设备间距不足、母排弯折角度不符合工艺要求的问题。

　　从实际应用场景出发，这款2500kva容量的变压器，额定输出电压0.38kv，能够覆盖单台容量1000kw以内的工业生产负荷、或者总建筑面积3万平米左右的商业建筑供电需求，模型还原的设备外形尺寸，能够直接用于核算变压器室的通风开口面积、设备吊装通道的最小宽度、运维检修时的安全操作距离。比如在做厂区总平面布置时，将该模型导入整体厂区三维场景中，可以直接模拟设备运输路径的转弯半径、吊装作业时的吊车站位空间，核对高压进线电缆的弯曲半径是否满足规范要求，低压出线侧到进线柜的母排长度是否在经济合理范围内。

　　结构设计层面，模型清晰呈现了油箱内部铁芯、绕组的外部轮廓对应的箱体占位，虽然没有做内部结构的剖切展示，但外部的吊耳位置、油箱加强筋的排布、接地端子的安装位置都完全符合电力设备的制造规范，在做设备基础设计时，可以直接提取模型底部的安装孔位坐标、设备总重量对应的基础载荷参数，不需要再反复核对设备样本的零散尺寸。顶部的高低压套管高度、接线端子的连接面尺寸，也能够直接用于配套绝缘护套、母线桥的结构设计，减少不同专业设计之间的尺寸错漏问题。

　　在做老旧配电房改造项目的设计时，这类精准的变压器三维模型能够帮助设计人员快速核对原有房间的门洞尺寸、原有基础的轨距是否匹配新设备的安装要求，提前预判设备进场时是否需要拆除部分墙体、原有母排是否需要调整长度，大幅减少现场施工的变更工作量。对于设备运维人员来说，对照三维模型可以快速熟悉设备的各个外部附件位置，在日常巡检时能够准确核对油位、温度、渗漏点的检查位置，提升运维工作的效率。
