60MVA油浸式电力变压器结构设计

　　该模型还原的是60MVA容量等级的大型油浸式电力变压器，这类设备是区域输变电网络中的核心电压转换节点，主要应用于220kV及以下电压等级的变电站、大型工业厂区自备电站、城市核心负荷中心变电设施中，承担着将高压输电线路的电压转换为配电侧可用电压等级、实现电能大容量传输分配的核心作用，是电网架构中衔接高压输电与中压配电环节的关键设备。

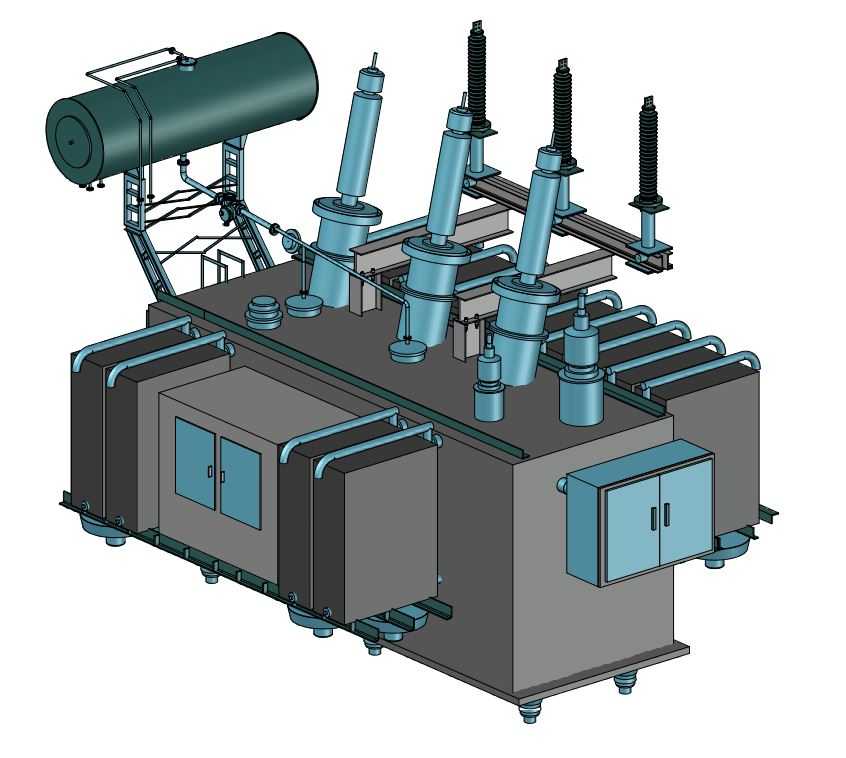

　　从结构设计逻辑来看，模型完整复现了该类变压器的核心组成部分：顶部卧式布置的圆筒形结构为储油柜，也就是常说的油枕，其作用是补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或者油位异常溢出，同时通过呼吸器与外界连通时阻隔潮气进入，保障绝缘油的绝缘性能。储油柜下方通过气体继电器与主油箱连通，气体继电器是变压器内部故障的核心保护元件，当内部出现匝间短路、绝缘击穿等故障产生气体或者油流涌动时，会触发报警或者跳闸信号。

　　主油箱采用全密封焊接结构，箱体侧面布置的多组平行排列的管式散热器是自然油循环冷却的核心结构，变压器运行时绕组和铁芯产生的热量通过绝缘油的对流传递到散热器管壁，依靠空气自然对流将热量散出，无需额外配置风机即可满足额定负载下的散热需求，这种冷却结构可靠性高、维护量小，适合户外长期无人值守的变电站场景。油箱顶部的多组高低压套管是变压器内部绕组与外部线路连接的绝缘支撑部件，不同高度和直径的套管对应不同电压等级，高压侧套管更高、绝缘爬距更大，满足高压带电部分对地绝缘距离要求，套管顶部的接线端子采用标准接线板结构，可适配不同规格的母线或者引流线连接。

　　油箱侧面的带门箱体为有载分接开关的操作机构舱，有载分接开关可在变压器带负载运行状态下调整绕组匝数比，实现输出电压的微调，保障供电电压稳定在合格范围内，操作机构舱做了密封防雨处理，适配户外露天安装的使用环境。油箱底部的支撑脚采用带安装孔的钢结构件，安装时需要通过地脚螺栓固定在混凝土基础上，基础需要预设排油槽和事故油池接口，满足变压器故障排油的消防要求。

　　从安装边界来看，这类60MVA变压器的整体外形尺寸需要匹配变电站的设备间隔宽度，设备运输时需要拆除顶部储油柜和部分套管以满足运输限界要求，现场安装时再完成组件装配和注油密封试验。建模过程中严格遵循电力变压器的结构设计规范，各部件的相对位置、连接关系完全匹配实际产品的装配逻辑，油箱的加强筋结构、散热器的排布间距、套管的倾斜角度都参考了实际同容量产品的设计参数，可用于变电站布置仿真、设备结构教学、变电工程可视化展示等场景。

　　在功能特性上，该类变压器采用矿物绝缘油作为绝缘和冷却介质，绕组采用铜导线绕制，铁芯采用高导磁硅钢片叠装而成，空载损耗和负载损耗满足国家电力设备能效标准，全密封结构可有效减少绝缘油的氧化和受潮，延长设备的检修周期，正常运行条件下免维护周期可达10年以上。模型中还原的爬梯、顶部安全护栏等附属结构，是为了满足设备安装和运维时的人员操作需求，爬梯的踏步间距、护栏高度都符合电力安全作业规范，避免运维人员高空作业时发生坠落风险。油箱顶部的放油阀、测温装置、油位计等附属部件的位置也做了准确还原，这些部件是日常运维中巡检的核心点位，用于实时监测变压器的运行状态。

　　设计这类大容量电力变压器时，首先需要根据容量和电压等级确定铁芯直径、绕组匝数等核心电磁参数，再根据散热需求计算散热器的总面积和排布数量，同时要兼顾运输尺寸限制，在满足电气性能的前提下尽可能压缩设备整体宽度和高度，降低运输和安装成本。油箱的机械强度需要满足真空注油和内部故障时的压力耐受要求，箱体焊接完成后需要做密封试验和压力试验，杜绝渗漏油问题。套管的布置需要满足相间和对地的安全距离要求，避免运行中发生闪络放电。
