15U机架式服务器机柜结构设计

项目分类:配电柜 发布时间:2025-01-13 ID:896360
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计
  • 15U机架式服务器机柜结构设计

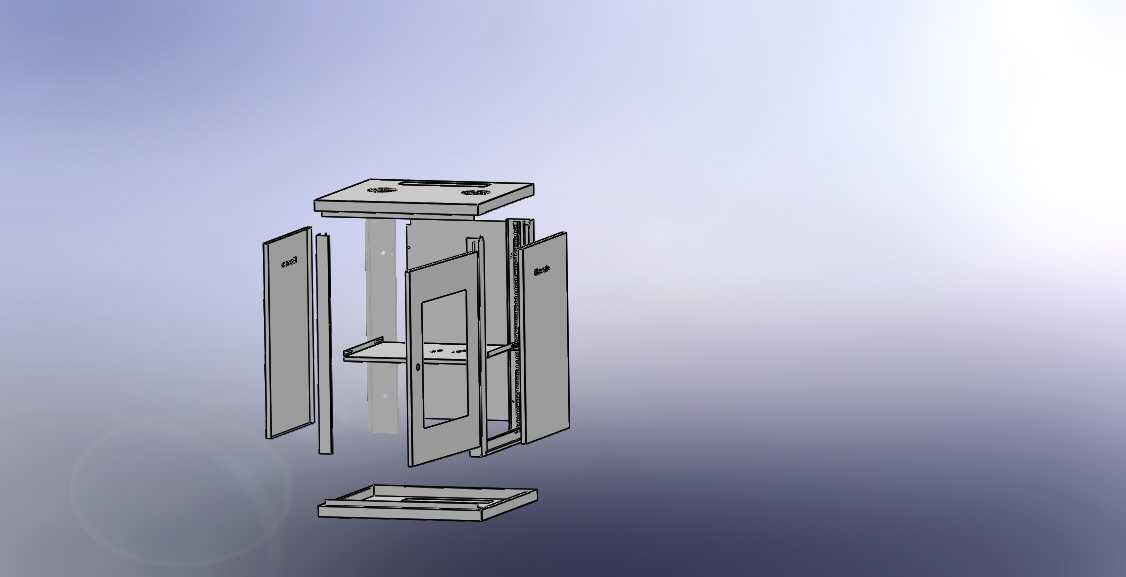

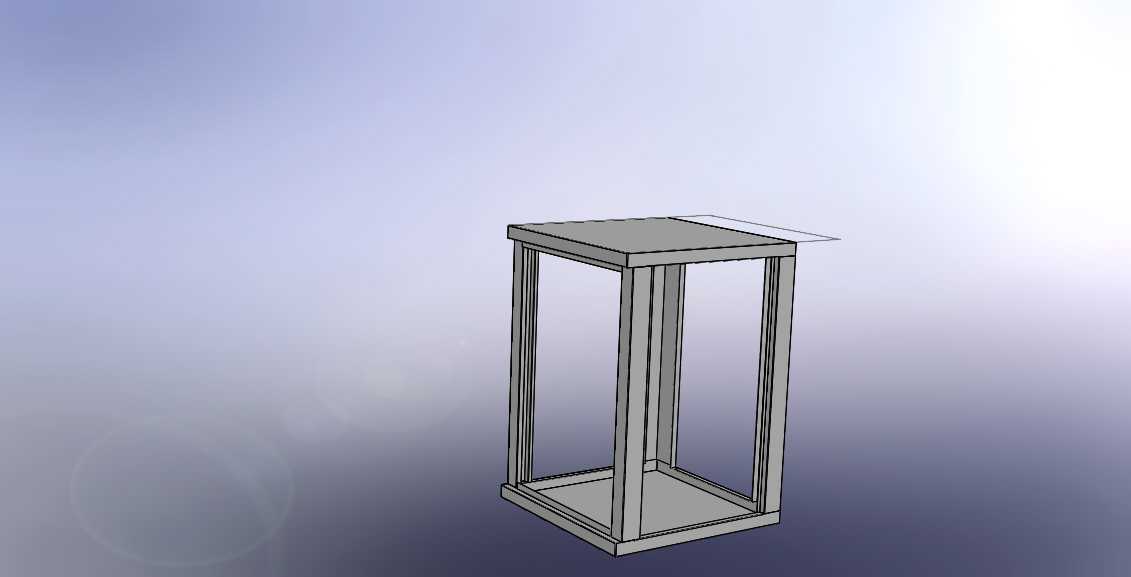

  在数据中心机房、中小型企业IT机房、工业现场控制机柜部署场景中,15U高度的机架式安装结构是兼顾设备扩容空间与占地利用率的常用规格,这类机架结构的核心作用是为标准19英寸宽度的IT设备、工业控制模块、电源转换单元提供统一的安装基准,同时兼顾结构防护、布线规整、散热通道预留的工程需求。从结构拆解视角来看,该机架采用分体式钣金拼接设计,整体框架由上下安装底座、左右侧围护板、前后可开启门板、内部层板支撑构件组成,所有拼接部位均采用折弯卡扣配合紧固件连接的方式,既保证装配过程的可操作性,也能在设备运维时实现快速拆装,无需复杂专用工具即可完成侧板、门板的拆卸,方便内部设备的更换与线路调整。设计阶段首先要明确标准U位的尺寸边界,单U安装高度为44.45mm,15U的有效安装高度对应666.75mm,整体机架的外部高度需要在有效安装高度基础上预留上下框架的结构余量,上下底座的钣金厚度通常选用1.5-2.0mm的冷轧钢板,保证底部承重时不会出现形变,毕竟满配设备时机架整体承重可达到近百公斤,底座的折弯翻边结构需要做加强筋处理,避免长期承重出现边角下凹的问题。左右侧围护板采用可拆卸式设计,板材上预留有对应位置的散热通风孔阵列,同时在对应内部设备安装位的高度区域预留扎线固定孔位,方便强弱电线路的侧部走线固定,避免线路杂乱遮挡散热风道。

  前后门板的设计做了区分,前门采用带透明观察窗的结构,无需开门即可观察内部设备的运行指示灯状态,观察窗周边做钣金折边包边处理,防止板材锐边划伤运维人员,后门则采用全封闭或者高密度通风孔结构,配合前门的进风通道形成前后贯通的散热路径,保证内部设备运行时产生的热量可以顺利排出。内部的层板支撑构件采用可调节安装位的设计,支撑条上预制等间距的安装方孔,适配不同深度设备的安装固定需求,不管是深度较浅的交换机设备,还是深度较大的服务器主机,都可以通过调整层板前后位置实现稳定固定,支撑条与主框架的连接采用浮动螺母安装方式,降低钣金加工的孔位精度要求,即使存在小幅加工误差也能顺利完成设备装配。

  在安装边界的考量上,这类15U机架的宽度严格遵循19英寸标准机架的安装尺寸规范,外部宽度控制在600mm以内,既可以独立落地放置,也可以并排安装到综合机柜列当中,深度尺寸则根据适配设备的常规深度做了优化,不会出现深度过深浪费机房空间,或者深度过浅导致设备尾部突出无法关门的问题。框架的所有拼接棱边都做了钝化倒圆角处理,避免钣金加工后的锐边造成装配或运维过程中的割伤风险,门板与框架的连接采用可拆卸式铰链,在需要完全拆除门板进行大规模设备调试时,可以直接将门板从铰链上取下,无需逐个拆卸铰链螺丝。另外在机架顶部预留有进线孔位,配合护线套保护从机房顶部桥架引入的电源线、网线,底部同样预留对应出线孔位,方便下走线场景的线路布设,上下进线孔的位置都做了翻边处理,防止孔位边缘割破线路绝缘层造成安全隐患。从结构强度的仿真验证角度来看,这类机架在满配承重的情况下,框架的最大形变量需要控制在1mm以内,避免长期承重导致框架变形,影响设备的插拔安装,尤其是层板支撑部位的局部强度,需要保证单块层板承载20kg设备时不会出现下弯形变。

  在实际工程应用中,这类15U机架常被用于边缘计算节点部署、车间工业控制站搭建、小型企业核心网络设备集中安装,相比更大尺寸的42U标准机柜,15U机架的占地空间更小,适合设备数量不多但需要统一规整安装的场景,同时其分体式的结构设计也方便在空间狭窄的楼道、电梯内转运,不需要动用大型搬运设备即可完成现场组装。设计过程中还需要考虑接地连续性的问题,所有钣金构件之间都要预留接地连接点,通过接地导线将所有金属构件连通到主接地点,避免设备漏电时金属外壳带电造成安全事故,门板与框架之间的接地连接采用编织铜带,既不影响门板的开关动作,也能保证可靠的电气导通。
