落地式电气配电盘支撑安装结构

　　在工业厂房低压配电、户外临时供电站点、车间设备集群供电改造这类场景里，配电箱体的落地安装一直是容易被忽略但直接影响运维安全与设备寿命的环节。这套支撑结构针对中型壁挂转落地安装的配电盘设计，核心解决常规壁挂安装受墙面承重限制、落地直接放置易受地面积水浸泡、箱体底部易积灰锈蚀的痛点。

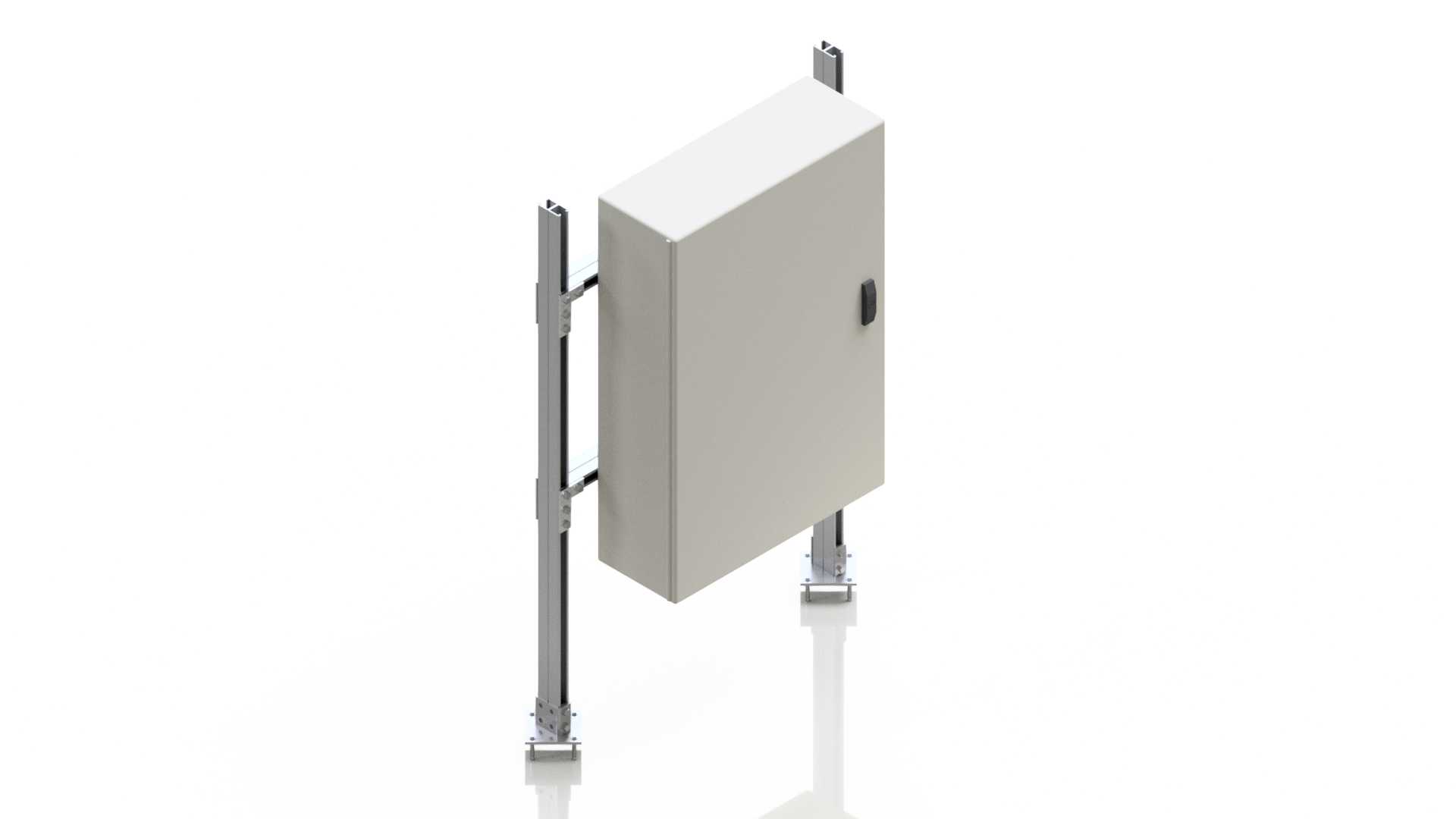

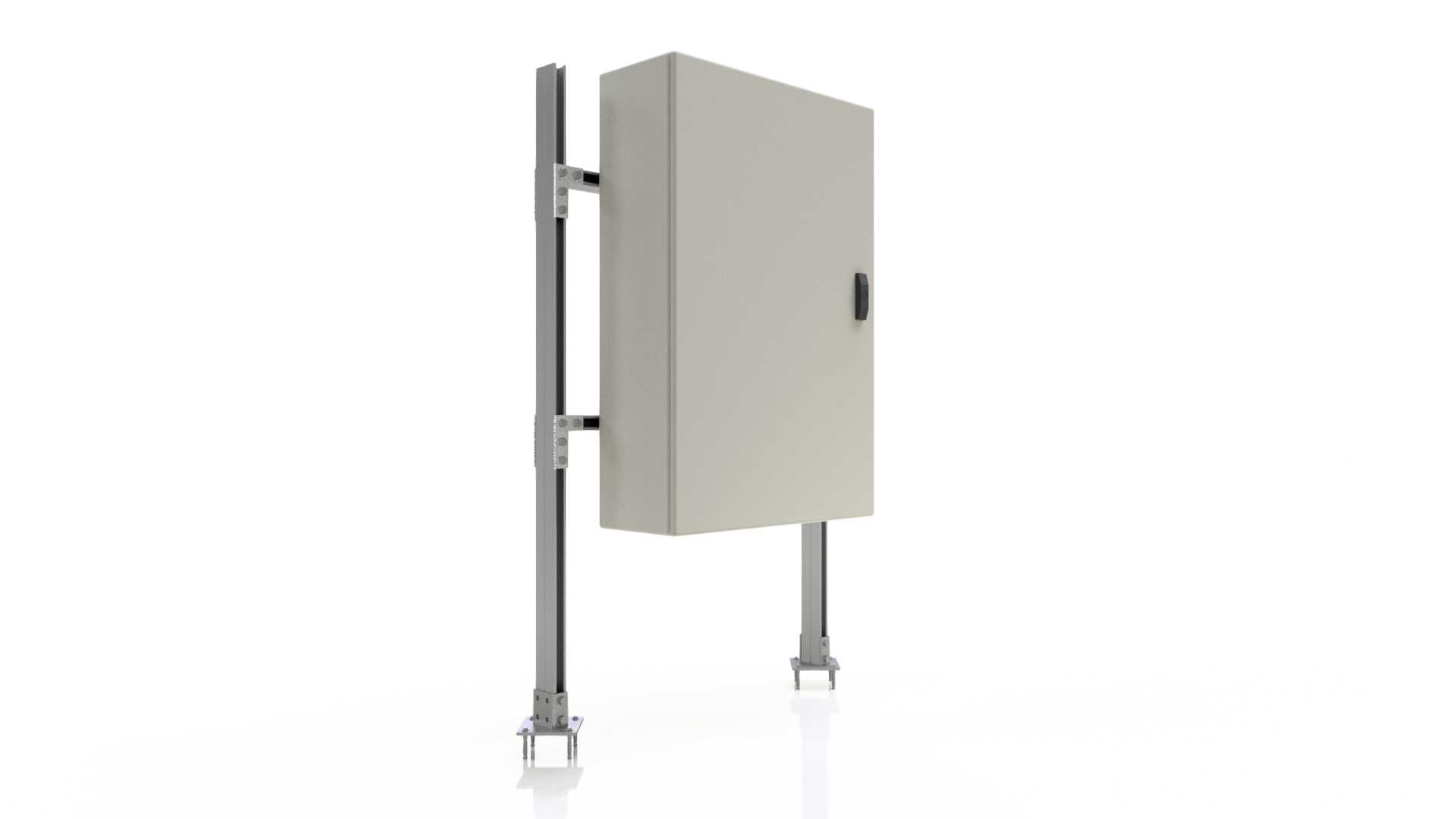

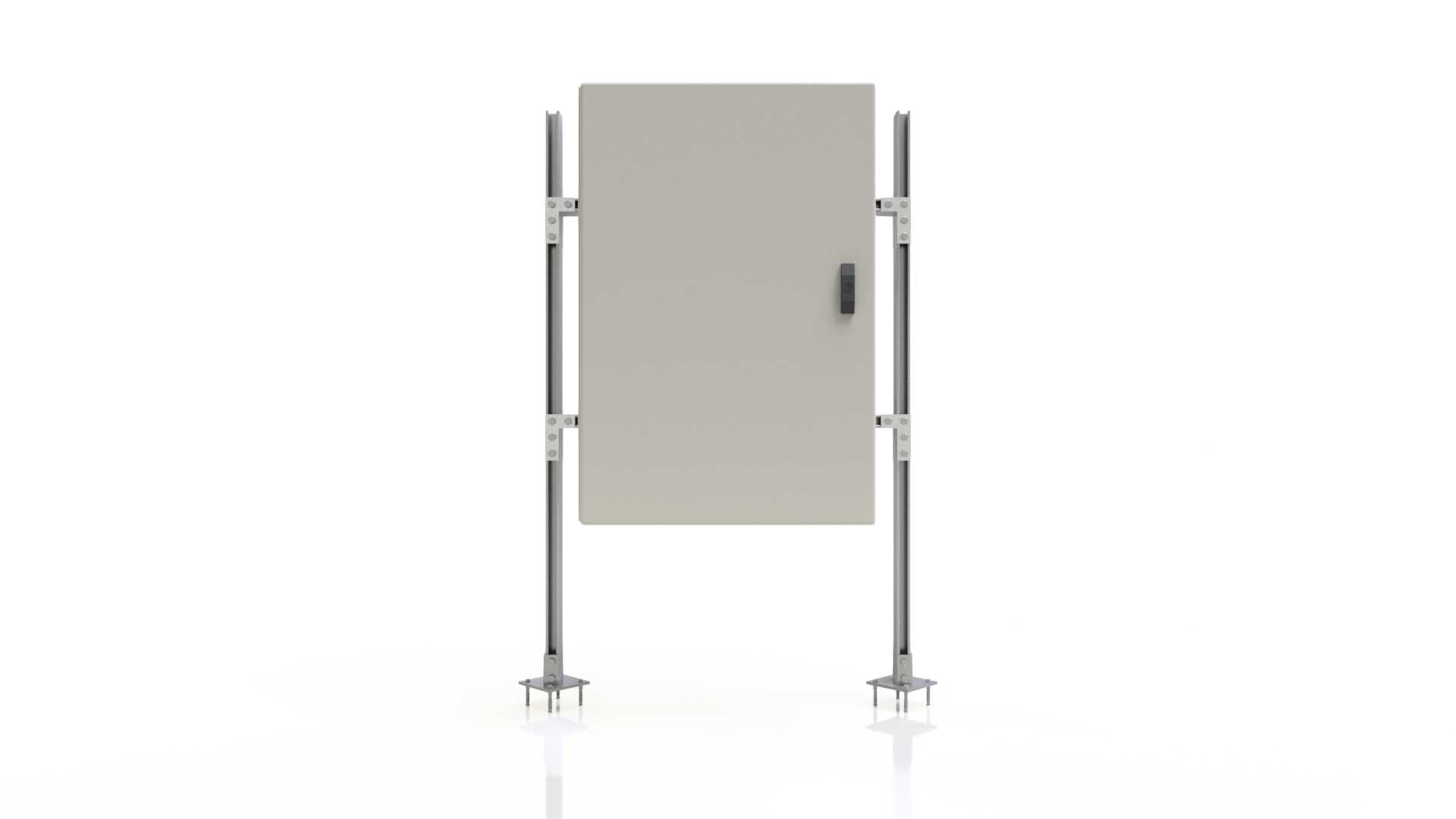

　　从实际使用逻辑来看，这套支撑结构采用双立柱加独立支脚的承载形式，两根竖向立柱通过上下两组抱箍件与配电盘箱体背部的安装梁锁紧，不需要在箱体侧壁额外打孔破坏原有防护结构，适配市面上多数厚度1.2-2.0mm冷轧钢板材质的中型配电盘，箱体安装完成后底部距离地面的预留高度控制在300-400mm区间，这个高度既可以避免日常地面清洁冲水时水迹溅入箱体底部进线口，也能给底部进出线的电缆弯折预留足够的弯曲半径，符合低压配电施工规范里对电缆弯曲半径不小于线缆外径15倍的要求，同时预留的空间也方便运维人员蹲姿操作底部的接线端子，不需要过度俯身或者垫高作业。

　　设计层面上，立柱采用C型冷弯型钢加工，截面惯性矩经过核算，单根立柱可承受不低于80kg的垂直载荷，两根立柱配合横向的连接抱箍，整体抗侧倾能力可以抵御6级以下风力下的侧向晃动，适配户外临时供电场景的抗风要求。底部的支脚采用带安装孔的法兰盘结构，每个支脚设置四个膨胀螺栓固定孔，孔径适配M12膨胀螺栓，安装时可以直接在硬化混凝土地面打孔固定，不需要额外做混凝土基础台，大幅缩短现场安装的施工周期。支脚与立柱之间设置了高度调节螺纹段，调节行程在50mm范围内，针对地面不平整的安装场景，可以通过调节四个支脚的高度来保证箱体处于水平状态，避免箱体长期倾斜导致内部断路器、接触器等元件的安装卡扣松动，或者柜门合页受力不均出现开关卡滞的问题。

　　安装边界方面，这套支撑结构适配的配电盘宽度范围在400-800mm，高度范围在600-1200mm，深度不超过300mm，立柱上的抱箍固定孔做了长圆孔设计，横向调节余量有100mm，纵向固定孔位每隔25mm设置一个，可以根据不同箱体的背部安装梁位置灵活调整固定点，不需要现场二次钻孔加工。结构所有外露金属件都做了静电喷塑处理，塑层厚度不小于60μm，耐盐雾能力可以达到48小时无红锈，适配潮湿车间、户外半露天这类有轻度腐蚀的安装环境。

　　从结构细节来看，抱箍件与箱体接触的位置加装了橡胶减震垫，一方面可以避免安装时金属件刮花箱体表面的喷塑层，另一方面可以缓冲设备运行时内部接触器吸合产生的微振动，降低长期振动导致的接线端子松动概率。支脚的法兰盘底部也预留了橡胶垫片的安装槽，安装时加装橡胶垫可以减少结构与地面之间的硬接触，同时隔绝地面潮气顺着金属支脚向上传导，降低立柱底部锈蚀的概率。

　　实际选型应用时，需要先确认配电盘的满载重量，包含内部安装的断路器、铜排、线缆的总重量不超过150kg时，这套支撑结构可以完全满足承载要求，如果是内部安装了大容量变压器或者大容量铜排的重型配电盘，可以通过在两根立柱之间加装横向连接杆的方式进一步提升整体承载能力，横向连接杆采用同规格的C型钢，通过螺栓与立柱连接，不需要焊接，现场组装便捷。进线方式可以选择底部进线或者侧方进线，支撑结构的立柱与箱体之间预留了20mm的间隙，足够容纳多根进出线电缆的排布，也方便绑扎带固定线缆，避免线缆自重拉扯接线端子。

　　这套结构的建模过程中，所有的连接孔位都按照实际装配公差做了偏移预留，螺栓孔的间隙控制在1mm，既保证安装时的对位便捷性，也不会因为间隙过大导致安装后出现结构晃动。所有的棱角位置都做了R2的圆角处理，避免现场安装作业时划伤施工人员，符合机械安全设计的相关要求。
