罗克韦尔Micro820可编程控制器二维工程图纸

　　在离散制造产线的小型控制单元搭建场景里，这类紧凑型可编程控制器是替代传统继电器回路、实现小规模逻辑控制的核心硬件，常见于单机设备的动作联锁、小型输送线的启停逻辑、配套辅机的工况采集这类对IO点数要求不高、控制逻辑相对固定的应用场景，不需要冗余配置也不需要复杂的运动控制功能，主打高性价比与安装便捷性。从图纸呈现的结构来看，这款控制器采用标准导轨安装的壳体设计，整体外形遵循主流小型PLC的模块化布局思路，主体分为CPU主控区与接线端子区两个核心部分，主控区预留了状态指示灯与通讯接口的安装位，接线端子区采用上下分层的排布方式，上层对应输入回路接线，下层对应输出回路接线，端子间距符合低压电气接线的安全间隙要求，避免多芯线接线时出现邻相短接的隐患。

　　设计阶段首先考虑的是现场安装的兼容性，壳体的安装卡扣尺寸完全匹配行业通用的35mm标准DIN导轨，不需要额外定制安装支架，现场电工可以直接卡在电控柜内的导轨上，相邻设备的安装间隙预留了5mm的散热空间，保证柜内空气流通时能带走控制器工作产生的热量，避免夏季柜内温度过高导致的运行异常。外形尺寸的边界控制也做了针对性优化，整体宽度控制在100mm以内，深度方向不超过90mm，对于电控柜内部空间紧张的小型单机设备来说，不会占用过多的柜内安装位置，给接线端子、线槽、小型断路器等其他辅件留出足够的排布空间。

　　从结构细节来看，控制器的上盖采用卡扣式装配，不需要专用工具就可以拆开上盖进行拨码开关设置或者扩展模块的对接，壳体表面的散热筋沿着空气对流方向排布，在不增加壳体厚度的前提下提升了散热面积，同时也增强了壳体的结构强度，避免运输或者安装过程中挤压导致的壳体变形。接线端子的设计采用了螺丝压紧式结构，适配0.5-2.5平方毫米的多股铜芯线，能满足现场传感器、执行器的接线线径要求，每个端子旁都预留了标识打印的位置，方便现场接线时对应IO点表做线号标记，减少后期调试的查线工作量。控制器的侧面预留了扩展接口，可以对接同系列的IO扩展模块、通讯模块，当现场控制需求出现小幅调整时，不需要更换整个控制器，只需要拼接对应的扩展模块就能增加IO点数或者拓展通讯协议，降低后期的改造成本。前面板的状态指示灯采用分层排布，电源、运行、故障、通讯状态的指示灯分别对应不同的颜色，现场运维人员站在柜前就能直观判断控制器的运行状态，不需要连接编程软件就可以快速排查常见的电源故障、通讯中断问题。

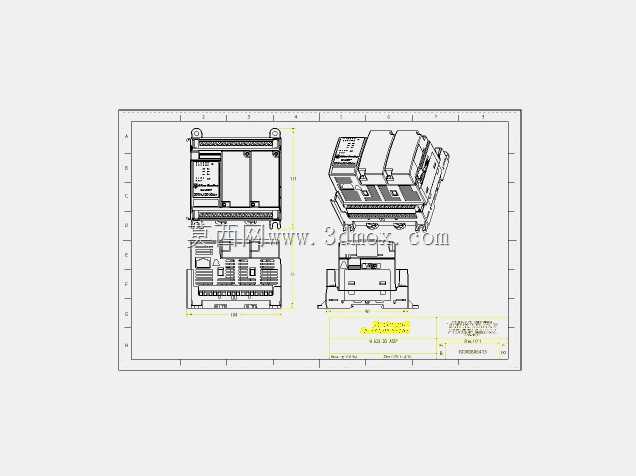

　　在实际选型应用中，这类小型控制器通常搭配小型断路器、中间继电器、开关电源组成完整的小型控制回路，安装时需要注意控制器与发热元件比如交流接触器、开关电源的距离保持在20mm以上，避免热量传导影响控制器的元器件寿命，接线时强电回路与弱电回路要分开走线，避免强电干扰导致的输入信号误触发。图纸里完整呈现了控制器的正视图、侧视图、俯视图以及安装孔位、卡扣位置的详细尺寸，结构设计人员在做电控柜排布设计时，可以直接提取这些尺寸做柜内布局的三维建模，提前核对安装间隙、接线空间，避免现场安装时出现尺寸干涉的问题，不需要再手动测量实物尺寸，能大幅缩短电控系统的设计周期。从壳体的材质设计来看，外壳采用阻燃级别的工程塑料，满足低压电气设备的阻燃要求，即使内部元器件出现异常发热，也不会出现壳体起火蔓延的风险，符合工业电控设备的安全标准。
