88x55x44规格PLC安装固定塑料盒体

　　在低压工控成套设备的装配场景里，这类小型PLC安装盒是承载核心控制模块的基础结构件，常被用在小型单机设备、分布式IO采集站点、桌面式测试工装这类对安装空间有严格限制的场合，替代传统的导轨式安装外壳，解决紧凑空间内PLC模块的固定、防护与走线规整问题。从实际使用需求出发，这款盒体的设计完全围绕小型PLC板卡的装配逻辑展开，整体外形尺寸控制在88×55×44毫米，这个尺寸边界刚好适配市面主流的小型板式PLC核心板，不会因为壳体过大挤占设备内部的走线与其他元件安装空间，也不会因为尺寸冗余不足导致板卡无法装入。

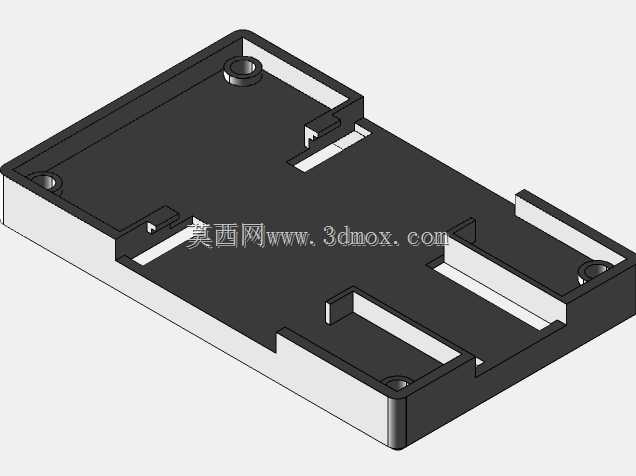

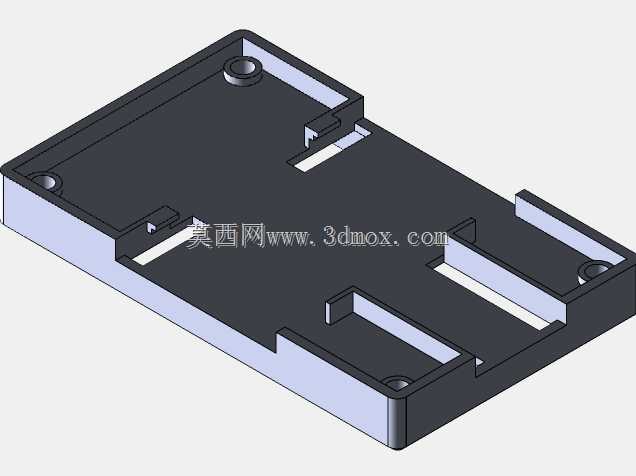

　　盒体采用一体式注塑底座结构，四个边角位置设置了带铜嵌件的安装柱，安装柱的高度经过精确计算，刚好让PCB板装入后与盒底保持2毫米的安全间隙，避免板卡背面焊点与盒体接触造成短路，同时四个安装柱的孔位对应标准小型PLC板卡的固定孔距，装配时不需要额外打孔调整，直接用M3自攻螺丝就能完成板卡固定。盒体内部的分隔筋设计是整个结构的核心细节，不同高度的凸起筋位分别对应PLC板卡上的接口避让、模块分区、走线槽位：靠近盒体短边的两个高筋位刚好卡住PLC板卡的电源接口与通讯接口位置，避免板卡装配后出现窜动；中间位置的分隔筋将电源区域与IO接口区域做物理分隔，减少强电走线对弱电信号的干扰；筋位之间预留的缺口刚好可以走板卡之间的连接排线，不需要额外整理线束就能让排线顺着缺口排布，避免盒盖装配时压到线束造成绝缘破损。

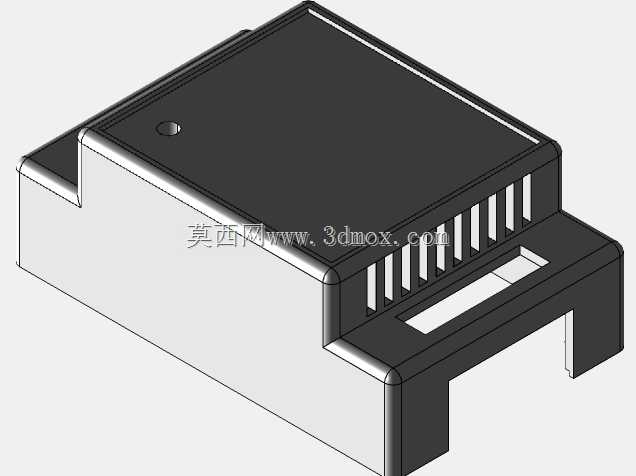

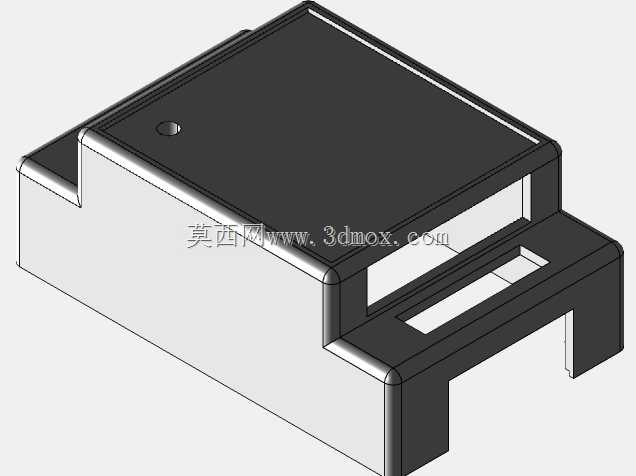

　　盒体的侧壁做了1.5度的拔模斜度，既满足注塑生产的脱模要求，也让盒盖与底座的配合更顺畅，侧壁边缘预留的0.8毫米止口结构，能让盒盖扣合后保持紧密配合，达到基础的防尘防护效果，适配车间普通环境下的使用需求，不需要额外做密封处理就能阻挡日常的灰尘与飞溅碎屑。从安装适配性来看，盒体底部的四个角设置了沉头安装孔，可以直接用螺丝将整个盒体固定在设备的安装板、电控箱侧壁或者小型设备的机架上，安装孔的沉头深度刚好让M4螺丝的头部完全埋入盒体底部，不会凸起顶到内部的PCB板。

　　不同于常规的通用工控盒，这款盒体的内部结构没有做多余的通用化预留，所有筋位、柱位都是针对对应尺寸的PLC板卡做的定制化设计，装配时不需要额外做切割、打磨等二次加工，拿到壳体后直接装入板卡、接好线束就能扣合盒盖完成装配，能大幅减少小型工控设备的装配工时。在实际选型使用时，需要注意核对自身所用PLC板卡的实际尺寸与接口位置，确保板卡上的接线端子、通讯接口、指示灯位置与盒体预留的缺口对应，避免出现接口被筋位挡住的问题；如果需要在盒体上额外加装指示灯、按钮或者外接插座，也可以在盒体侧壁的平面位置做二次开孔，1.8毫米的壁厚足够支撑常规开孔后的结构强度，不会出现开裂问题。这类定制化的PLC安装盒相比通用壳体，最大的优势就是空间利用率更高，没有多余的冗余空间，能让整个控制模块的体积做到最小，非常适合用在小型自动化设备、桌面式检测仪器、小型智能装备这类对控制模块体积有严格要求的场景，既可以给内部的PLC板卡提供基础的物理防护，也能让整个控制模块的外观更规整，避免板卡裸露带来的误碰、积灰问题。
