万宝至F370微型直流驱动电机

　　在消费电子、小型家电、精密传动装置的设计开发环节，微型直流电机是应用频次极高的动力输出元件，这类元件的三维建模精度直接影响后续整机装配的干涉校验、安装位预留的合理性，不少结构工程师在做小型设备方案时，都会优先选用成熟量产的微型电机型号作为动力源，减少定制动力部件带来的开发周期拉长、可靠性验证成本过高的问题。万宝至F370作为量产多年的成熟微型直流电机型号，常被应用在小型电动玩具、桌面级小型传动装置、家用小电器的动力输出模块、精密仪器的微调驱动机构中，这类应用场景对电机的径向尺寸、轴向伸出长度、输出轴的配合公差都有明确要求，一旦建模时的尺寸边界出现偏差，后续装配时很容易出现电机与壳体干涉、输出轴与传动齿轮啮合错位、安装固定孔位对不齐的问题。

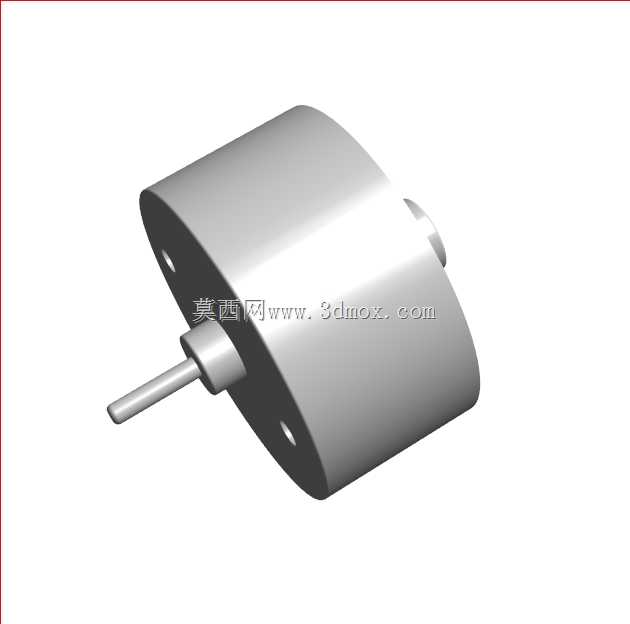

　　这款电机的整体外形为圆柱式结构，主体外壳采用薄壁金属拉伸成型的设计思路，建模时还原了外壳表面的光滑金属质感，同时在圆柱外壳的端面上预留了两个对称的安装固定孔，这两个孔位是整机装配时的核心定位基准，孔位的中心距、孔径大小都严格参照实物的安装尺寸设置，方便工程师在做整机布局时直接调用模型完成安装柱的对位设计，不需要反复核对二维图纸的尺寸标注。输出轴从电机前端盖的中心位置伸出，轴段的直径、伸出长度都按照实际配合要求做了还原，轴端没有做额外的异形结构，适配常规的直齿轮、带轮、偏心轮等传动零件的压装配合，建模时特意保留了输出轴与前端盖之间的轴肩台阶结构，这个台阶是传动零件安装时的轴向定位基准，很多新手建模时容易忽略这个细节，导致后续装配传动件时出现轴向窜动的间隙问题。

　　电机的尾端是封闭的端盖结构，没有额外的出线凸起或者编码器安装位，属于最基础的有刷直流电机结构，这种结构的优势是成本可控、驱动电路简单，不需要复杂的控制算法就能实现稳定的转速输出，适合对成本敏感、对控制精度要求不高的民用消费类产品。在做整机结构设计时，这类圆柱式微型电机的安装方式通常有两种，一种是通过端面上的两个固定孔用螺丝锁在产品的内部安装筋位上，另一种是采用橡胶减震套包裹电机圆柱外壳的方式卡入产品的安装仓内，建模时还原的圆柱外壳外径公差、整体轴向长度，能帮助工程师准确计算安装仓的内部空间尺寸，避免出现安装仓尺寸过小压坏电机外壳、或者尺寸过大导致电机工作时出现震动异响的问题。

　　从实际选型的角度来看，F370电机的输出转速、扭矩区间刚好覆盖小型电动产品的常用动力需求，不需要额外搭配大减速比的齿轮箱就能直接驱动轻载机构，很多做桌面小装置、DIY电动模型的设计者都会选用这款电机作为动力源，对应的三维模型可以直接导入到装配环境中，完成传动链路的动态干涉检查，验证输出轴与后续传动部件的同轴度是否符合设计要求，提前发现结构布局上的不合理之处。建模过程中没有对电机的内部结构做冗余的还原，因为对于整机结构设计来说，电机属于外购标准件，只需要准确还原外部的安装尺寸、外形边界、接口位置就足够满足设计需求，过度还原内部的转子、电刷、绕组结构反而会占用过多的装配文件内存，影响大装配体的打开和操作流畅度。端面上的固定孔做了沉头结构的还原，对应螺丝锁附时的沉头深度要求，避免设计时出现螺丝头凸起顶住其他内部零件的问题，输出轴的端面做了倒角处理，方便装配时传动零件的导入压装，这些细节都是实际生产装配中会用到的工艺特征，在建模时都做了准确的还原，能让工程师在设计阶段就充分考虑装配工艺的可行性，减少后续打样时出现的装配问题。
