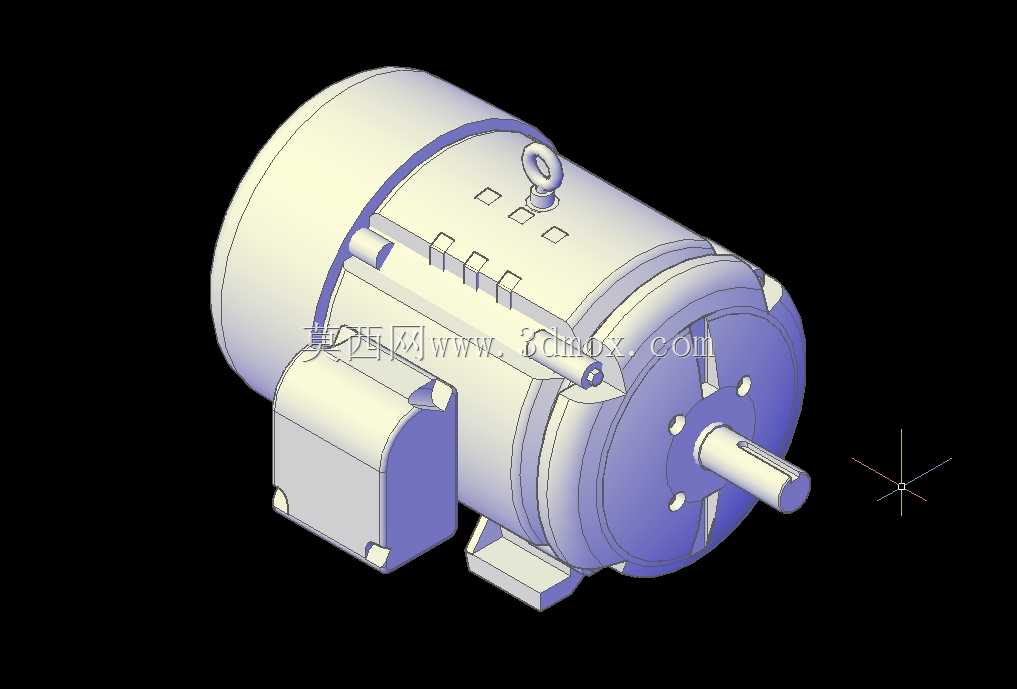

25HP卧式工业异步电动机三维结构

　　这款25HP规格的卧式电机，是工业传动场景里应用极广的动力输出部件，常见于风机配套、输送线驱动、泵组动力输入、中小型机床主轴驱动等工况，能在常规工业环境下持续输出稳定扭矩，适配多数需要恒定转速动力源的生产设备。从结构设计来看，整体采用卧式底脚安装布局，机壳外侧带均匀分布的散热筋，这部分结构是建模时重点还原的细节——散热筋的排布密度、凸起高度直接对应电机长时间满载运行时的热交换效率，建模时按照实际铸件的拔模斜度做了处理，还原了真实铸件生产的工艺特征，避免出现直角结构导致的工艺不可实现问题。

　　电机顶部设置的吊环结构，是针对25HP功率段电机整机重量偏大的特点设计的，方便车间内吊装转运，吊环的安装螺纹孔位置、与机壳顶部的配合间隙都做了准确还原，能直接用于装配环节的吊装工艺模拟。输出轴端采用标准轴伸设计，轴上的键槽结构按照对应功率段的国标尺寸做了匹配，方便后续与联轴器、带轮或者设备输入轴做连接，轴端的倒角、退刀槽细节都有体现，符合机械加工的实际工艺要求。接线盒设置在机壳侧方，位置兼顾了常规安装场景下的走线便利性，盒体与机壳的连接法兰、密封槽结构都做了还原，能直观看到接线部位的防护结构设计，方便后续做电气布线的配套设计。

　　从安装边界来看，底脚的安装孔距、孔径都按照NEMA 284T机座号的标准尺寸做了还原，建模时预留了安装时的螺栓操作空间，底脚的支撑筋结构也对应了实际铸件的加强设计，能承受电机运行时的振动载荷，避免安装部位出现应力集中。整个模型的装配关系完全按照实际电机的层级拆分，机壳、端盖、定子、转子、输出轴、接线盒、吊环、风罩、风扇等部件都做了独立建模，可直接用于装配干涉检查、设备布局时的空间校验，也能作为教学演示的结构样例，帮助从业者理解卧式工业电机的内部构造与外部安装逻辑。

　　在做设备选型配套时，这个模型能直接导入装配环境，核对电机与被驱动部件的轴高匹配、安装空间是否充足，避免出现选型后安装尺寸不符的问题；对于做电机二次改造或者周边附件设计的从业者来说，模型上的安装接口、外形轮廓都能直接作为设计基准，不用再反复核对实物尺寸。模型的外形细节还原了铸件表面的圆角过渡，没有出现生硬的直角拼接，端盖与机壳的配合止口位置也做了准确的尺寸匹配，能直观看到止口定位的结构形式，这部分是电机装配时保证同轴度的关键结构，建模时严格按照配合公差的装配关系做了约束，还原了实际装配时的定位逻辑。尾部的风罩与散热风扇结构也做了完整还原，风扇的叶片角度、风罩的通风孔排布都对应实际风冷散热的气流走向，能用于散热结构的仿真分析参考，也能直观展示电机自冷结构的布局形式。
