纤维物料处理用锤式粉碎设备结构设计

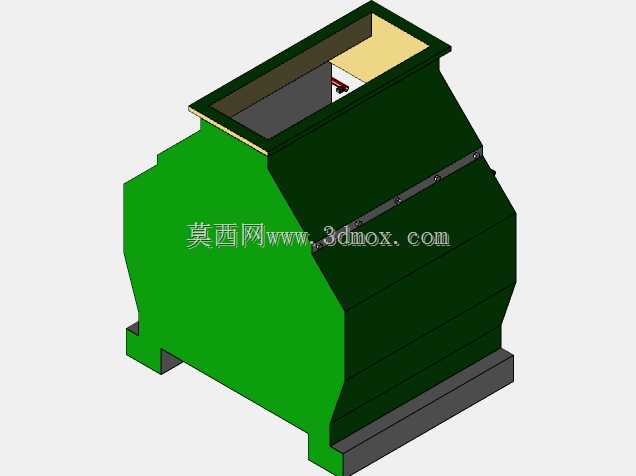

　　在生物质处理、农副产品加工、轻质固废资源化等场景中，纤维类物料的细碎处理一直是前端工序的核心难点——这类物料韧性强、纤维缠绕性高，普通冲击式破碎设备容易出现腔体积料、转子缠堵、出料粒度不均的问题，这款锤式粉碎设备的结构设计，正是针对纤维类物料的破碎特性做了定向优化。从整体结构来看，设备采用上宽下窄的斜壁式腔体设计，顶部开设大口径倾斜进料口，进料口内侧做了光滑导料斜面，能够让投入的纤维物料依靠自重顺滑进入破碎腔，避免进料口处的物料架桥堵塞；进料口边缘做了加厚折边处理，既可以提升进料口的结构刚度，防止大块物料投料时撞击变形，也能作为密封压条的安装基座，减少破碎过程中粉尘外溢。

　　腔体主体采用多段斜板拼接的焊接结构，相比传统直筒式腔体，斜壁设计能够让被锤头击打的物料在腔体内形成反复反弹的碰撞路径，延长物料在破碎区域的停留时间，同时避免纤维物料贴附在腔壁上堆积；腔体中段设置了可拆分的检修侧板，通过螺栓与腔体主体连接，日常维护时不需要拆解整个上盖，就可以快速更换磨损的锤头、清理腔体内缠绕的纤维团，大幅降低运维的拆装工作量。设备底部采用一体化焊接的槽钢机架作为支撑，机架的安装面做了铣平处理，保证设备安装时的水平度，减少转子高速运转时的振动传递；机架的支脚预留了地脚螺栓安装孔，可以直接固定在混凝土基础或者钢制安装平台上，安装边界需要预留至少单侧800mm的检修空间，满足日常维护时的操作空间需求。

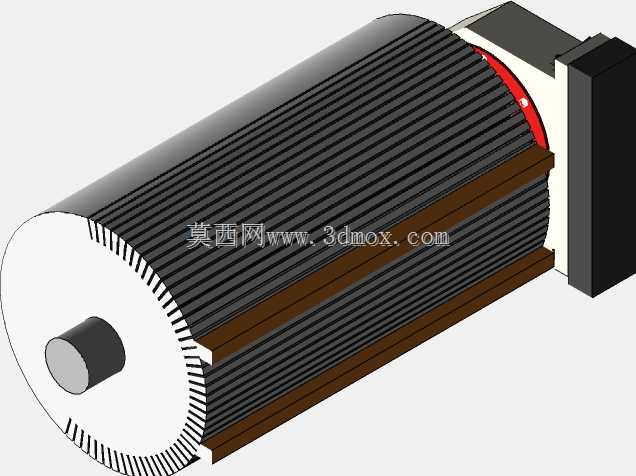

　　从功能设计逻辑来看，这款设备的破碎核心是利用高速回转的锤头冲击物料，让纤维物料在锤头冲击、腔壁碰撞、物料间互相搓擦的多重作用下完成细碎，针对纤维物料的韧性特点，腔体内部的锤头安装座采用交错排布方式，避免转子运转时形成连续的纤维缠绕路径，同时锤头与腔壁之间的间隙可以根据出料粒度需求调整，间隙越小，出料的纤维长度越短，能够适配不同后续工序的物料粒度要求，比如生物质制粒前的粉碎需要将纤维长度控制在5mm以内，而普通堆肥预处理的粉碎则可以适当放大间隙，提升处理效率。腔体的下半部分设计为渐缩式出料通道，破碎完成的物料在重力和转子风压的作用下顺着斜壁从底部出料口排出，渐缩结构能够对出料流起到导流作用，避免出料时物料四散飞溅，方便与下方的输送设备直接对接。在结构强度设计上，腔体的受冲击部位都做了加厚处理，尤其是锤头回转轨迹对应的腔壁区域，采用了耐磨钢板拼接，能够承受长期的物料冲击磨损，延长腔体的使用寿命；设备的整体外形采用方正带斜角的设计，没有多余的外凸结构，既可以减少设备安装时的空间占用，也能避免生产现场的人员磕碰。

　　在实际选型适配时，需要根据处理物料的纤维长度、含水率调整锤头的线速度参数，针对含水率超过15%的纤维物料，需要适当加大锤头与筛网（若配置）的间隙，防止湿料粘堵；安装时需要保证转子的动平衡精度，避免高速运转时产生过大振动损坏轴承部件，设备的进料方向需要与现场的物料输送方向匹配，减少物料转接时的落差，降低投料时的粉尘产生。这款设备的结构设计没有冗余的复杂机构，所有部件都围绕纤维物料的破碎需求做了针对性优化，既保证了破碎效率，也兼顾了日常维护的便捷性，能够适配中小型产能的纤维类物料处理生产线的布局需求。
