高良姜切碎加工设备结构设计

　　在香辛料初加工、农产品深加工的生产场景中，高良姜、姜黄这类根茎类物料的切碎工序，长期存在人工处理效率低、切碎粒度不均、物料损耗率高的痛点，尤其是中小型加工坊到规模化加工厂的产能过渡阶段，适配的专用切碎设备一直是产线配置的刚需。这款高良姜切碎设备的结构设计，完全围绕根茎类硬质物料的切碎作业需求展开，从进料到出料的全流程做了针对性的结构优化，避免通用切碎设备处理姜类物料时出现的卡料、粘刀、粒度偏差大的问题。

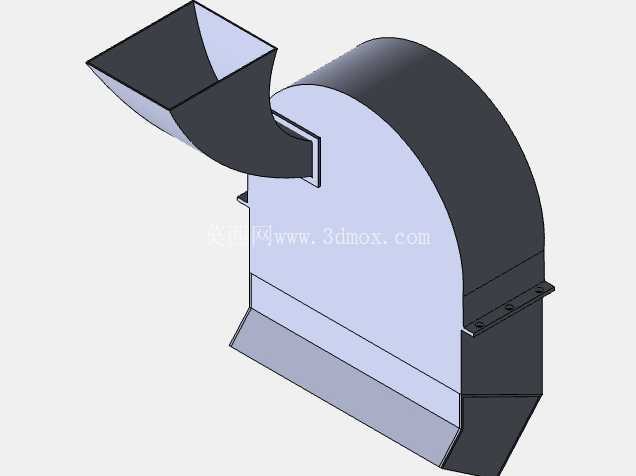

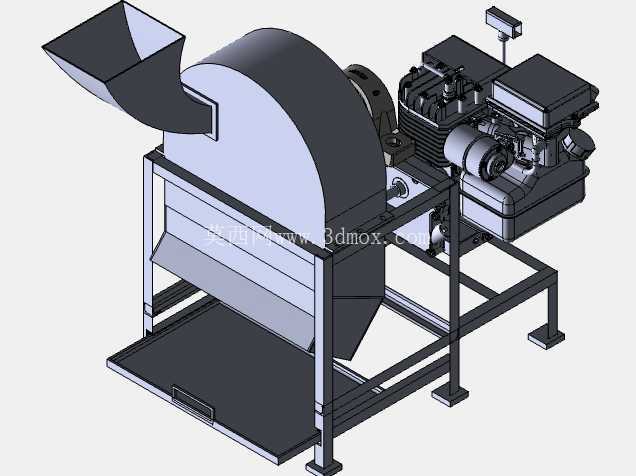

　　从整体结构布局来看，设备采用立式机架搭配侧置进料斗的设计，进料斗做了大倾角敞口结构，方便人工或者辅助上料设备直接倾倒待处理的高良姜原料，进料通道内部做了导向弧面，能够让物料依靠自重顺滑进入切碎腔，不会在进料段出现积料堵料的情况。切碎腔是整个设备的核心功能区，内部配置了带飞刀的旋转刀辊，刀辊的刀片安装角度经过反复校核，既能够保证对纤维含量较高的高良姜根茎实现快速切削，又不会因为切削角度过小导致物料被过度挤压出汁，减少原料有效成分的损耗。刀辊下方配置了孔径可调的筛网，能够根据不同加工场景的粒度需求更换对应筛网，满足从粗碎到细碎的不同出料要求，切碎后的物料在刀辊旋转产生的离心力作用下，顺着筛网孔落入下方的出料斜槽，直接对接收集容器或者下一道工序的输送设备。

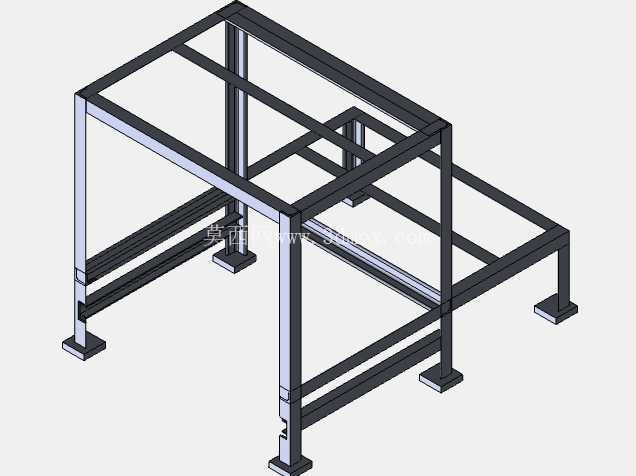

　　设备的动力单元布置在切碎腔的侧方，通过带传动结构连接刀辊主轴，带传动的设计一方面能够缓冲刀辊切削硬物料时产生的冲击载荷，保护动力单元不受刚性冲击损坏，另一方面也方便日常维护时的传动比调整，适配不同物料切碎时的刀辊转速需求。机架整体采用型钢焊接成型，底部配置了可调式支撑脚，能够根据安装地面的平整度调整设备水平度，避免设备高速运行时出现晃动异响，机架的安装 footprint 经过优化，不需要额外做复杂的地基固定，普通硬化车间地面就可以直接放置安装，适合中小型加工场地的灵活布置需求。

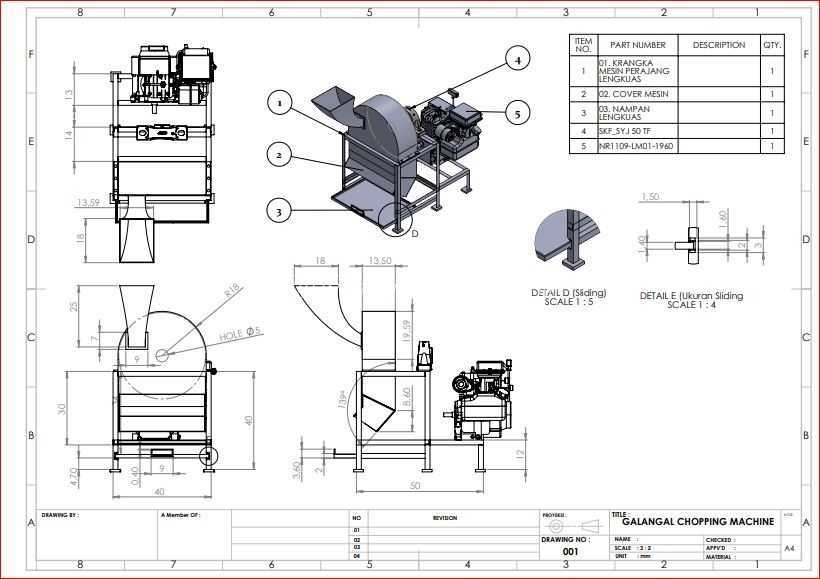

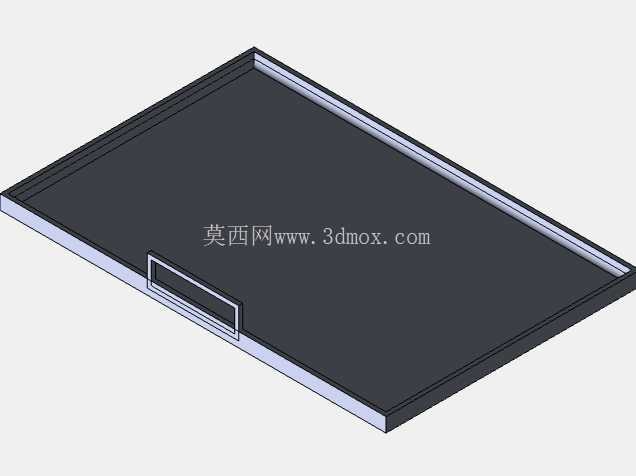

　　从安装边界尺寸来看，设备整体宽度控制在1.2米以内，长度不超过1.8米，整机高度在1.6米左右，进料口的高度距离地面约1.1米，刚好适配人工站立上料的舒适操作高度，不需要额外搭建操作平台，出料口距离地面的高度为0.4米，能够适配常规的物料收集周转箱高度，也可以直接对接小型皮带输送机实现连续化出料。设备的所有外露传动部件都配置了安全防护罩，操作侧的防护罩做了快拆结构，日常清理刀辊、更换筛网的时候不需要借助专用工具就可以快速拆卸，维护作业的便利性很高。

　　在实际生产应用中，这款设备不仅可以处理高良姜，还可以通过调整刀辊转速、更换对应刀片和筛网，实现对其他类似根茎类香辛料、中药材的切碎作业，比如生姜、山柰、白芷等物料都可以获得稳定的切碎效果。设备的结构设计充分考虑了食品加工场景的卫生要求，所有和物料接触的部件都采用易清洁的光滑表面设计，没有卫生死角，生产结束后可以直接用高压水枪冲洗接触区，不会出现物料残留变质的问题。刀辊的刀片采用快装式固定结构，刀片磨损后可以快速拆卸更换或者修磨，不需要整体拆解刀辊总成，大幅降低了设备的日常维护成本。

　　从结构建模的细节来看，整个设备的装配关系完全按照实际加工装配逻辑搭建，每个零部件的配合公差、安装定位都做了还原，比如刀辊主轴和轴承座的配合、传动带轮的张紧结构、机架的焊接节点、护罩的安装卡扣都有完整的结构体现，不管是用来做设备的结构优化参考，还是做同类切碎设备的设计选型参照，都能提供完整的结构参考依据。设备的细节处还做了安全联锁的预留设计，后续如果要升级安全配置，可以直接在护罩位置加装安全限位开关，实现护罩打开时设备自动断电的安全功能，不需要对原有主体结构做大幅改动。
