电缆桥架配件支撑位置结构详图

　　在工业电气管线敷设、建筑机电安装、厂区动力配电系统的施工环节中，电缆桥架作为承载各类动力电缆、控制电缆、通讯线缆的核心支撑构件，其配套的各类转向、连接、变径配件的支撑点位设计，直接决定了整个桥架系统的结构稳定性、线缆敷设顺畅度以及长期运行的荷载可靠性。很多现场安装出现的桥架变形、接口错位、线缆外皮磨损问题，追根溯源都是配件支撑位置设计不合理，没有结合不同配件的受力特征预留足够的支撑点位，或是支撑点距离接口、弯转段的距离不符合力学传递要求，导致荷载集中在配件连接部位，长期受线缆自重、环境振动影响出现结构形变。

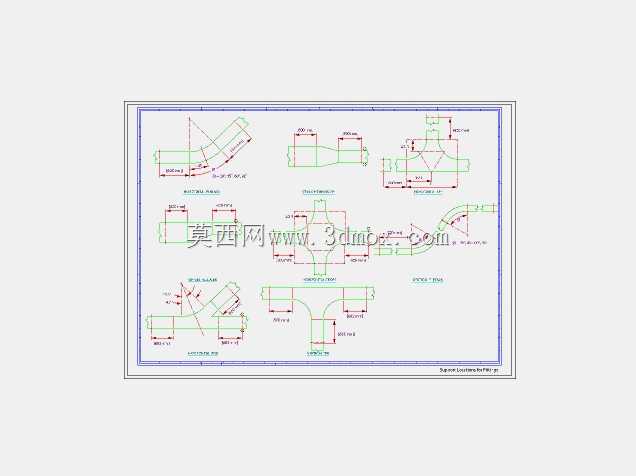

　　这套结构详图覆盖了桥架系统中最常用的几类异形配件的支撑定位要求，包括水平弯通、上弯通、下弯通、三通、四通、变径接头等不同构件的支撑点设置规则。从设计逻辑上看，所有支撑点位的设置都遵循两个核心原则：一是避开配件的拼接接缝位置，支撑点距离接缝的预留距离要满足紧固件安装的操作空间，同时让支撑力直接传递到配件的主体受力结构上，而不是作用在连接法兰的薄弱部位；二是匹配不同弯转角度的受力偏移特征，比如45度斜向弯通的支撑点需要向弯转的受力侧偏移一定距离，抵消线缆敷设时产生的侧向推力，避免长期受力后弯通段出现角度偏移。

　　从外形尺寸与安装边界来看，不同规格的桥架配件对应的支撑位置参数存在明确的梯度差异，小规格的轻型桥架配件支撑点距离端部的距离相对较短，大跨度、大荷载的重型桥架配件则需要在弯转段的中部增设辅助支撑点位，同时预留出与支吊架连接的安装孔位边界，避免现场安装时出现孔位与支吊架横梁错位的问题。详图中对每一类配件的支撑点距离端部的尺寸、支撑面的宽度要求、不同角度弯通的支撑偏移量都做了明确的标注，同时标注了支撑点位与桥架内部线缆转弯半径的避让关系，确保支撑构件安装后不会侵入线缆的敷设空间，避免线缆在弯转部位出现过度弯折，影响线缆的使用寿命。

　　在实际工程应用中，这类支撑位置的设计参考可以直接对接三维建模环节的构件参数化搭建，结构设计人员在搭建桥架系统三维模型时，可以直接参照这些定位参数设置支吊架的布置点位，提前规避不同专业管线碰撞的问题，尤其是在多管线综合排布的地下管廊、厂房夹层、设备机房等空间紧凑的区域，精准的支撑点位设计可以减少后期现场安装的整改工作量，避免因为支吊架位置不合理导致的管线标高调整、构件返工等问题。从受力设计的细节来看，详图中还考虑了不同安装场景的支撑差异，比如垂直安装的桥架配件支撑点位需要额外考虑防滑移的固定结构，水平吊装的配件支撑点则要兼顾吊杆的安装空间，确保支撑结构本身的安装不会与其他专业的管线、支吊架产生空间冲突。

　　很多设计人员在做桥架系统设计时，往往只关注桥架的主干段布置，忽略异形配件的支撑位置设计，导致现场安装时随意设置支撑点，要么支撑点距离接缝过近导致连接螺栓受力过大出现滑丝，要么支撑点距离弯转段过远导致配件端部下垂，影响桥架的整体平直度。这套详图的设计思路就是从现场安装的实际痛点出发，把每一类异形配件的支撑位置做标准化的参数定义，让三维建模、构件生产、现场安装三个环节的参数保持统一，从设计源头减少施工环节的不确定性。同时，这些支撑位置的参数也匹配了不同荷载等级的桥架使用要求，针对敷设大截面动力电缆的重型桥架，配件的支撑点位密度会相应提升，确保每一段配件的受力都能均匀传递到支吊架系统上，避免局部应力集中导致的构件变形。
