双跑式金属护栏住宅楼梯结构设计

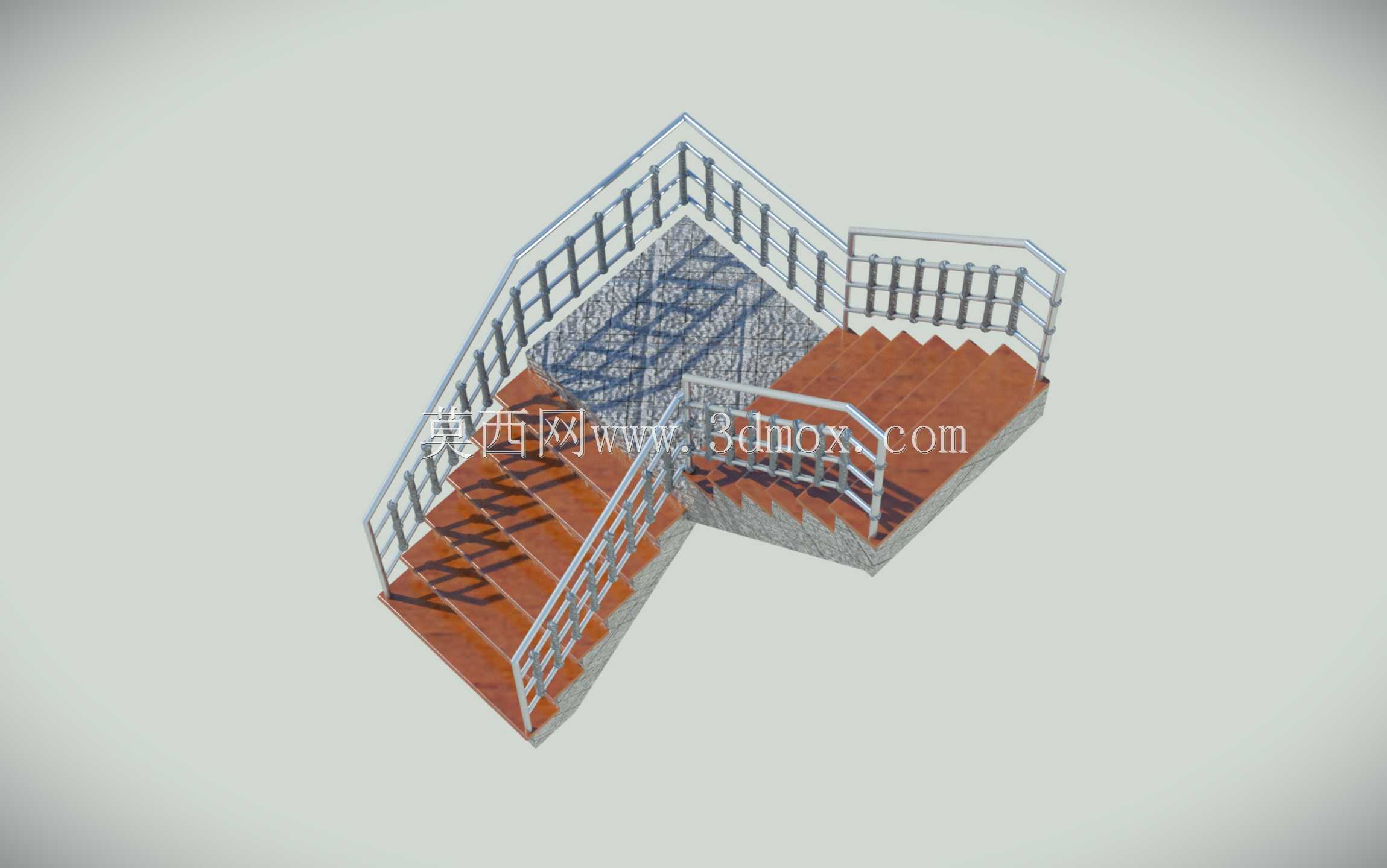

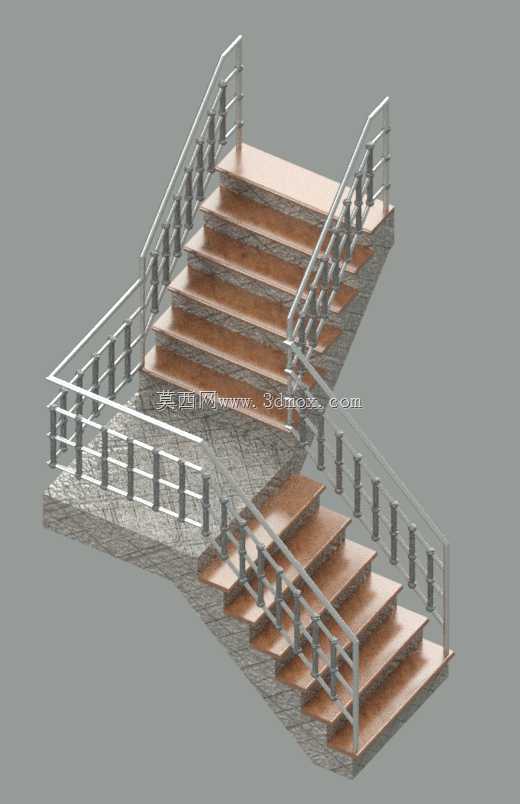

　　在民用住宅、复式商业空间以及小型工业办公区的竖向交通设计中，双跑折返式楼梯是应用占比最高的结构形式之一，这类楼梯相比直跑梯能够节省近一半的水平投影占地，相比螺旋梯又能满足常规人员通行与小型物件搬运的宽度要求，适配绝大多数层高在2.8米到3.6米之间的空间场景。本次呈现的楼梯结构采用中间折返平台的双跑布局，每一跑的踏步数量控制在9级，符合民用建筑设计中踏步级数不超过18级、不小于3级的常规设计要求，踏步踏面宽度设置为280mm，踢面高度设置为155mm，这个尺寸比例能够保证成年人上下楼时步幅自然，不会出现抬脚过高或者踏面过窄踩空的风险，日常搬运常规尺寸的家电、办公物料时也能有足够的落脚空间。

　　从结构设计逻辑来看，整个楼梯的承重体系采用侧边斜梁承载的方式，两根钢制斜梁从下层地面延伸至中间折返平台，再从平台延伸至上层地面，斜梁的截面尺寸经过荷载验算，能够满足每平方米3.5kN的民用建筑活荷载要求，除了承担日常人员通行的重量，也能承受短时间内多人同时通行或者搬运重物时的集中荷载。踏步板采用分层结构，基层为承重钢板与斜梁焊接固定，表层铺设防滑耐磨的饰面材料，踏步前缘做了微小的圆角处理，避免尖锐边角磕碰造成损伤，同时踏步边缘设置了隐形的防滑条嵌入结构，不需要额外突出的防滑构件就能保证湿滑状态下的行走摩擦力。

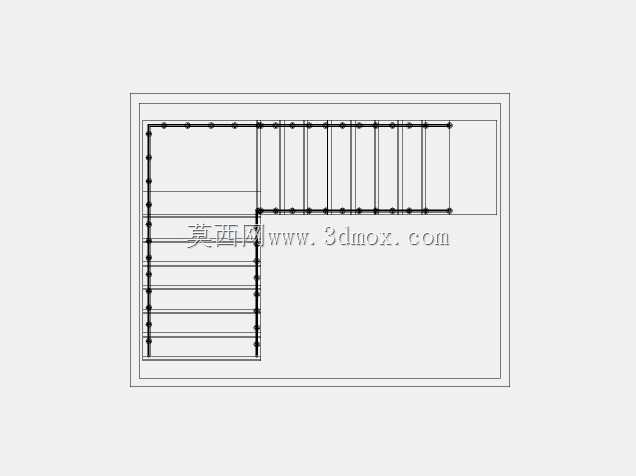

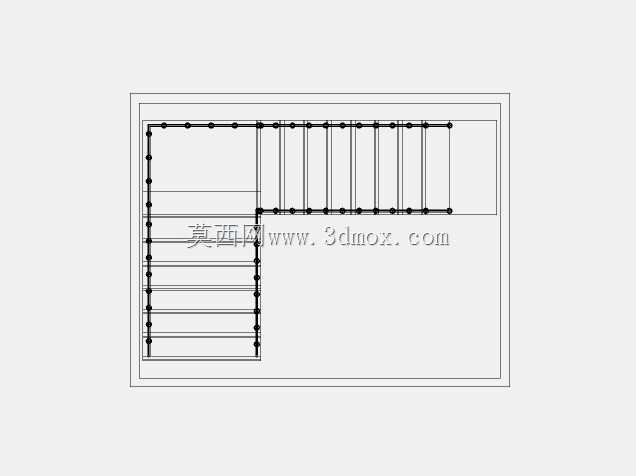

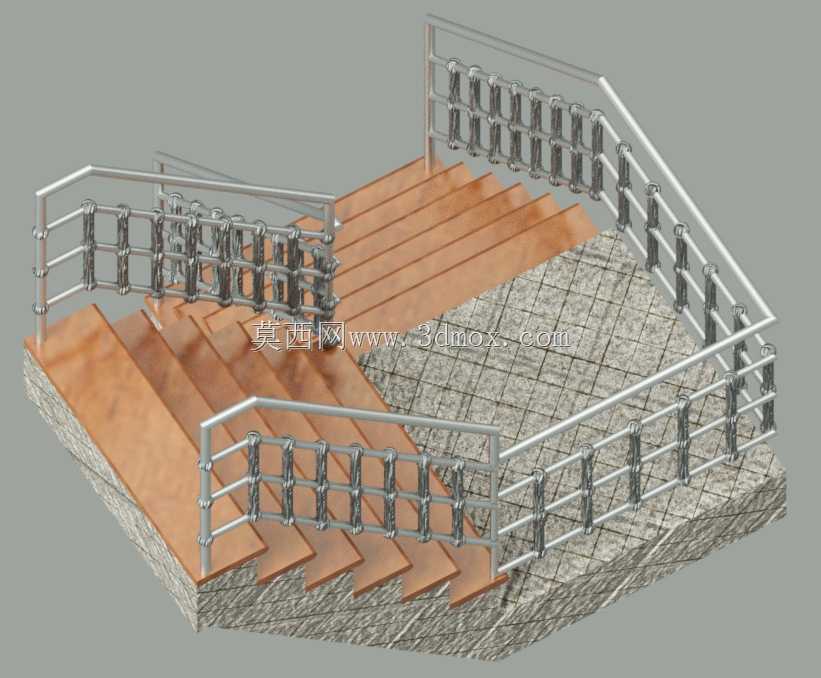

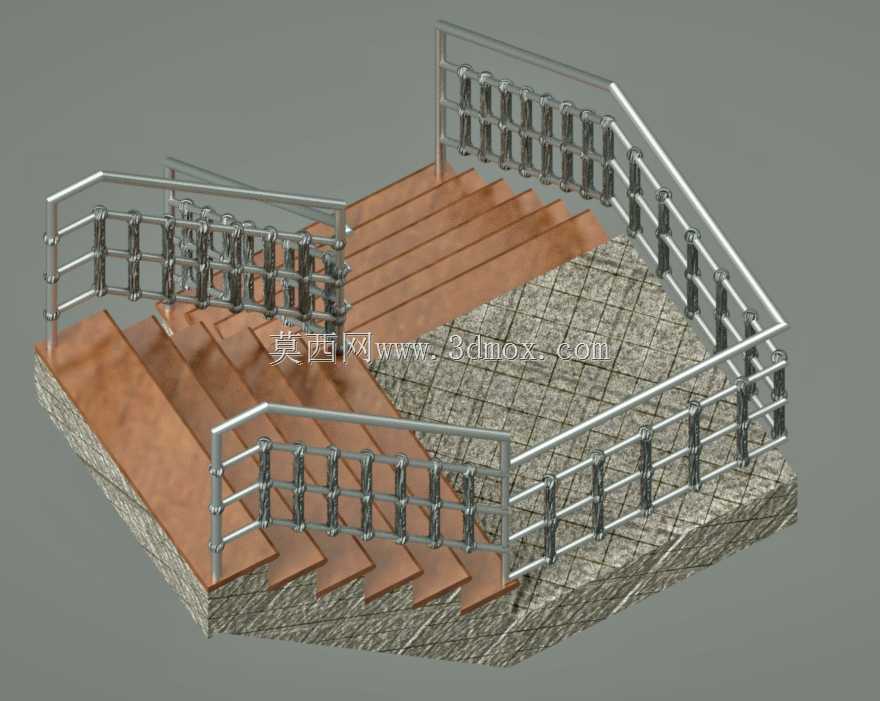

　　护栏部分采用不锈钢立柱加横向连接杆的结构，每根立柱的固定点直接与踏步侧边的预埋钢板焊接，立柱间距控制在110mm以内，符合民用建筑护栏安全间距要求，能够防止儿童从护栏间隙钻出，扶手的高度设置为距离踏步前缘900mm，扶手管采用圆形截面，直径设置为50mm，刚好符合成年人手握的弧度，长时间扶握不会产生硌手的不适感。中间折返平台的尺寸设置为1200mm见方，足够两个人在平台处侧身错行，平台地面的承重能力与踏步保持一致，平台边缘同样设置了连续的护栏结构，在折返转角处的扶手做了平滑的圆弧过渡，不会出现突兀的直角拐点，避免通行时刮蹭衣物或者磕碰肢体。

　　在安装边界的设计上，整个楼梯的上下端固定点分别与上层楼板的预埋承重件、下层地面的找平层做刚性连接，斜梁与墙体之间预留了20mm的安装间隙，方便后期填充密封胶以及做墙面装饰收口，不需要在墙体上开大量的孔洞，减少对原有建筑结构的破坏。所有金属构件的连接位置都做了打磨钝化处理，焊接位置打磨平整后做了防锈涂层，避免长期使用过程中出现锈蚀脱落的问题。整个楼梯的水平投影长度控制在4.2米，宽度设置为1.2米，加上两侧护栏的安装余量，整体占用的横向空间为1.4米，能够适配绝大多数开间尺寸在1.6米以上的竖向交通井，不需要对原有建筑空间做大规模的拆改。

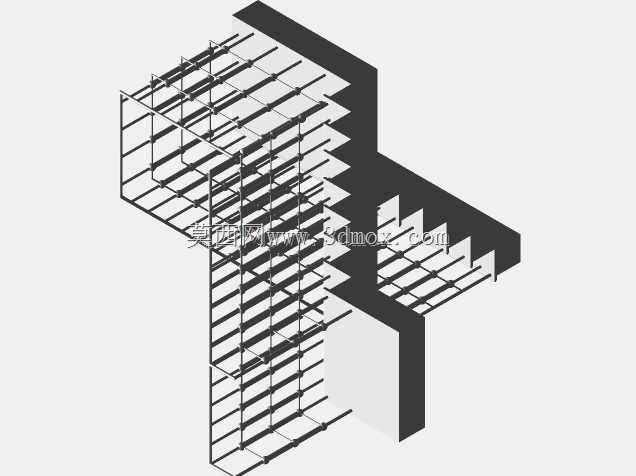

　　从实际使用场景出发，这类楼梯结构不仅适用于家庭复式住宅，也可以用在小型loft办公空间、临街商铺的隔层、工业厂区的附属操作平台区域，结构本身的模块化程度较高，所有构件都可以在工厂预制完成后到现场组装，安装周期短，后期维护成本低，金属护栏的结构通透，不会遮挡空间光线，相比实体栏板的楼梯能够让整个空间显得更加开阔。在建模过程中，所有构件的装配关系都按照实际焊接、螺栓连接的工艺要求做了干涉检查，相邻构件之间没有出现重叠或者间隙过大的问题，踏步的排布经过反复调整，保证每一跑的踢面高度完全一致，不会出现高低差导致通行时绊倒的风险，护栏立柱的位置完全对齐踏步的结构加强点，不会出现固定点悬空的问题，整个模型的结构逻辑完全符合实际施工的工艺要求，可以直接作为结构选型、施工交底的参考依据。
