巴西谷物仓储加工厂区整体设施布局

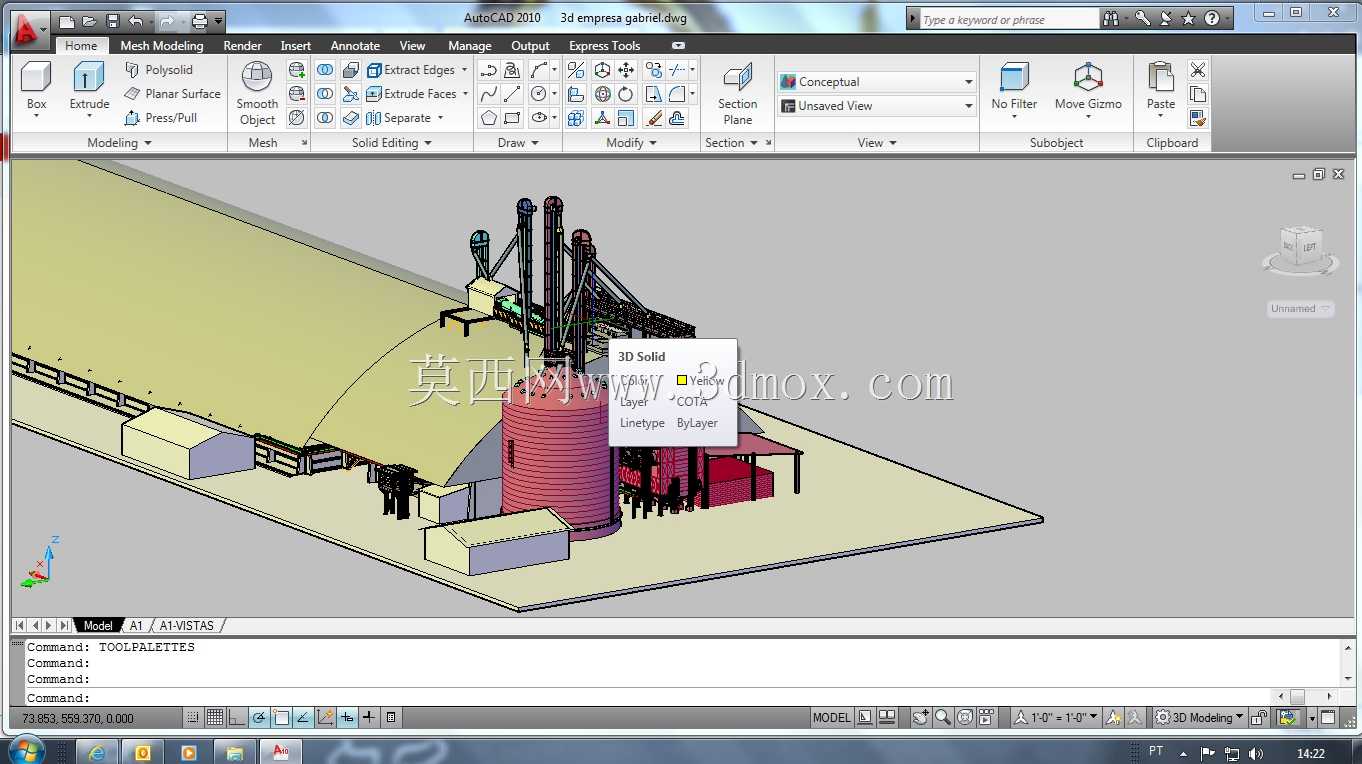

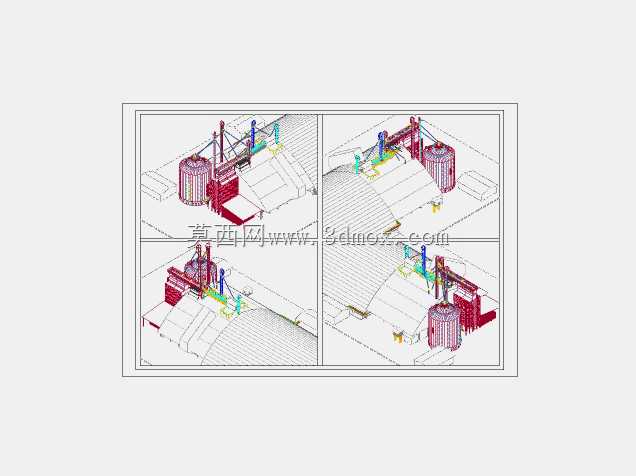

　　这套三维建模内容完整还原了巴西地区典型谷物收储加工厂区的全场景设施布局，覆盖从原粮接卸、暂存、初加工到外运的全流程配套设备与场地规划。从实际应用场景来看，这类厂区多布局在大豆、玉米主产区的交通节点位置，承担周边种植户粮食收储、初级清理、烘干调质的核心功能，是产区粮食物流链路里的关键中转节点，区别于港口大型中转粮库，这类厂区更贴近种植端，作业半径覆盖周边数十公里范围的农田，适配巴西大农场连片种植的生产模式。

　　从设备实际用途拆解来看，核心高耸立式筒仓承担原粮长期密闭存储功能，筒仓下部设置出料锥斗搭配气密闸门，可实现粮食自流出料，减少输送过程的破碎率；筒仓旁侧配套的多组提升塔架内置斗式提升机构，负责将卸粮坑接收的原粮垂直输送至筒仓顶部的进料口，同时承担加工后物料的转运输送；场地一侧的拱形大跨度罩棚为临时堆粮区与卸车作业区，可在雨季快速完成散粮车卸车作业，避免粮食被雨水浸泡；罩棚旁侧的低矮配套建筑分别为粮食清理车间、电控室与值班用房，清理车间内布置振动筛、去石机等初清设备，去除原粮里的秸秆、石块、瘪粒等杂质，为后续长期存储或外运做准备；场地内的带式输送廊道连接各个作业节点，形成封闭的物料输送链路，减少露天输送带来的粮食损耗与粉尘污染。

　　产品功能特性层面，整个厂区的布局完全匹配散粮处理的作业逻辑，物料流向遵循“接卸-清理-暂存-外运”的单向流动原则，避免作业路线交叉带来的效率损耗；筒仓组采用多仓并列布局，可实现不同品种、不同等级粮食的分仓存储，避免混粮问题；输送系统全程设置密闭罩与除尘接口，可配套除尘系统控制作业区粉尘浓度，满足工业作业的职业健康与消防要求；场地内预留了足够的车辆回转与装卸空间，适配巴西当地常用的大型散粮运输卡车的通行与停靠需求，卸粮坑位置设置在罩棚内侧，车辆可直接停靠卸粮，无需额外搭建临时防雨设施。

　　从设计思路来看，整个厂区的建模完全贴合热带高原地区的作业环境需求，拱形罩棚采用大跨度无中柱设计，最大化内部作业空间，同时曲面顶结构可快速排走雨季的强降雨，避免屋面积水；筒仓外壁的爬梯与顶部检修平台设置了连续防护栏杆，满足高空作业的安全防护要求；所有设备的检修空间都做了预留，比如提升机塔架旁预留了检修通道，可满足设备日常维护、易损件更换的空间需求；电控室布置在厂区靠近入口的位置，方便外部供电线路接入，同时缩短到各个用电设备的线缆敷设距离，降低线路损耗。

　　外形尺寸与安装边界层面，核心立式筒仓的直径根据存储容量做了适配，单仓高度满足重力出料的角度要求，筒仓基础采用环形钢筋混凝土结构，可满仓状态下的竖向荷载与侧向粮压力；提升塔架的高度略高于筒仓顶部进料口，保证提升机出料端到仓顶进料口的溜管角度大于粮食的自然休止角，避免物料堵管；拱形罩棚的檐高满足散粮车举升卸粮的高度要求，棚内地面做了硬化处理并设置排水坡度，避免场地积水；整个厂区的围墙边界与外部道路预留了足够的出入口宽度，可满足双向车辆通行，厂区内部的主通道宽度满足消防车通行要求，符合工业场地的消防规范；所有室外设备的安装基础都高出室外地面一定高度，避免雨季场地积水浸泡设备底座，延长设备使用寿命。
