螺杆式输送泵配套驱动电机装配结构

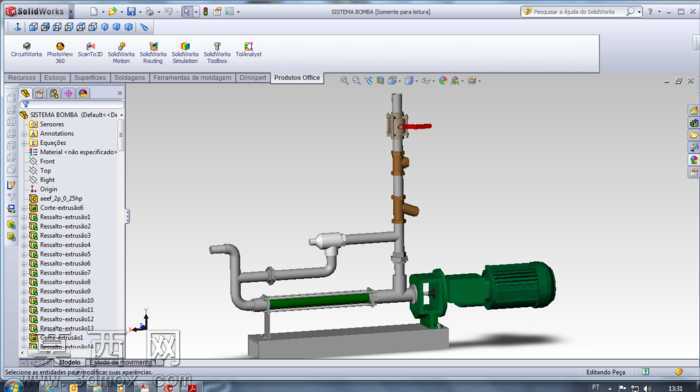

本模型采用SolidWorks完成全参数化实体建模，完整还原了螺杆输送泵与驱动电机的集成装配结构，建模过程遵循机械设计装配逻辑，从基础零件建模到总装配合全程保持尺寸关联，可实现参数化修改调整。模型中驱动电机部分采用写实化建模处理，还原了电机散热筋、接线盒、输出端法兰连接结构的细节特征，外壳赋予深绿色哑光金属漆材质，模拟工业电机的实际涂装质感，散热筋的凸起结构做了圆角过渡处理，避免尖锐棱角不符合实际加工工艺的问题。泵体部分为单螺杆输送结构，泵筒采用半透明绿色材质模拟内部螺杆的输送腔体，可直观展示内部螺杆的排布走向，进出口管路采用镀锌钢管质感的银灰色金属材质，管路连接处的铜质阀门做了黄铜金属材质赋予，还原了铜件特有的暖金色金属光泽，阀门手柄采用红色哑光塑料材质，与金属部件形成清晰的视觉区分。底座部分采用铸铁质感的深灰色材质，表面做了轻微的粗糙纹理处理，模拟铸铁铸件的表面质感，底座上的安装孔、螺栓连接位都按照实际安装尺寸做了精准定位，保证装配关系的合理性。建模过程中对管路的弯折弧度做了工艺合理性校验，避免出现弯折半径过小不符合管路加工规范的问题，各部件之间的配合关系采用同轴心、面重合、距离限制等标准装配约束，无冗余约束与干涉问题，整体装配体可实现爆炸视图拆解、运动干涉检查等操作。设计思路围绕工业流体输送设备的实际应用场景展开，将驱动单元、输送单元、控制管路单元做了集成化布局，既保证了传动路径的短捷高效，也预留了阀门控制、管路外接的操作空间，整体结构紧凑合理，符合小型工业输送泵的实际布局逻辑，各零件的建模精度满足工程出图、装配模拟、渲染展示的多场景使用需求，材质搭配上区分了不同功能部件的视觉特征，便于快速识别各部分的功能属性，渲染效果贴近工业现场的实际设备视觉表现，无过度夸张的材质特效，还原工业设备的厚重务实质感。
