液化石油气输送泵机组成套结构

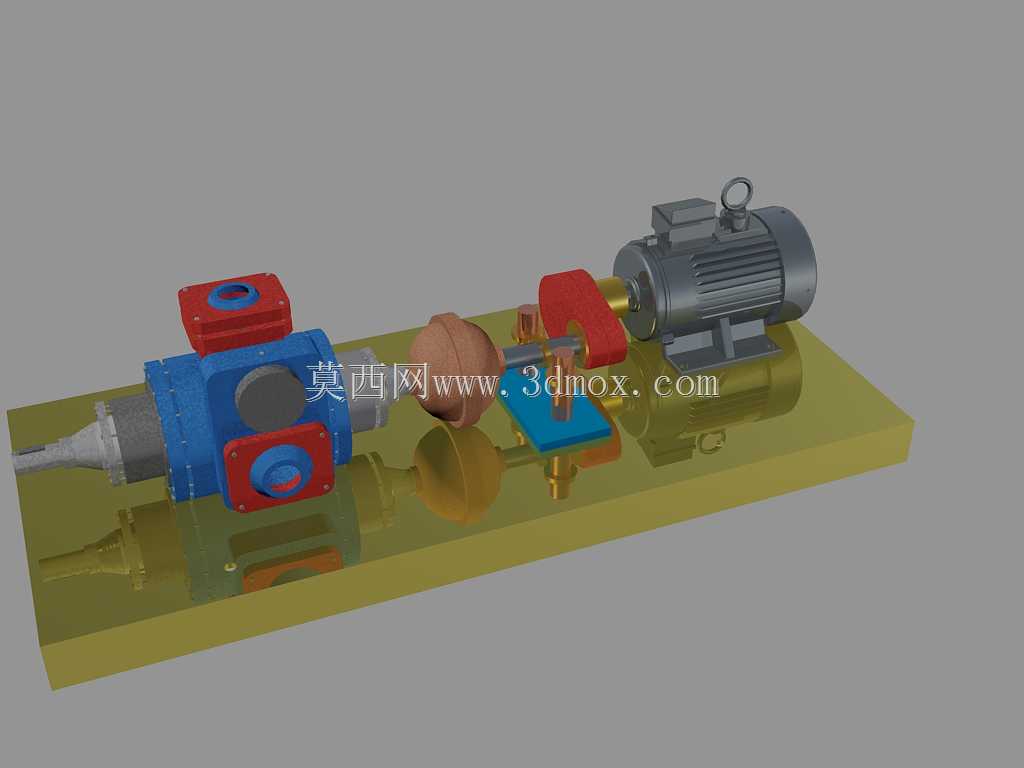

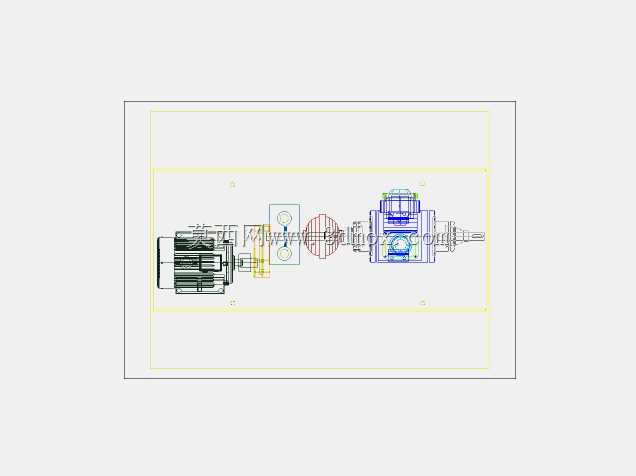

　　这套液化石油气输送泵机组的三维结构，完整还原了场站实际投用的泵组装配状态，覆盖从动力输入到流体输出的全链路装配关系，可直接用于场站布局校核、检修培训、结构优化参考。在民用燃气储配站、LPG充装站、工业燃气供气车间这类场景中，这类泵组承担着将储罐内的液态液化石油气加压输送至充装枪头、厂区供气支管或者中转储罐的核心作用，不同于普通清水泵，其过流部件、密封结构、传动连接都需要适配液化烃类介质的低沸点、易汽化、易燃易爆特性，建模过程中完全还原了这些特殊结构的细节。

　　从功能特性来看，泵头采用的是容积式转子结构，进出口流道做了平滑过渡处理，避免局部压损过大导致介质提前汽化产生气蚀，进出口的法兰接口尺寸匹配场站常用的DN50压力管道等级，密封腔预留了机械密封的安装空间，同时附带了密封冲洗流道的结构，可在运行时引入少量高压介质对密封面进行冷却润滑，避免干磨失效。动力端采用标准三相异步电机直联传动，中间通过弹性联轴器连接，联轴器外部设置了可拆卸的防护罩，既满足现场安全防护要求，也方便日常对联轴器对中情况进行检查，联轴器旁的球形结构是膜片式蓄能缓冲器，用于吸收泵出口的压力脉动，降低管路振动，避免长时间振动导致管接头松动泄漏。

　　整套泵组固定在一体式钢制公用底座上，底座上预留了地脚螺栓安装孔，孔位间距按照常规场站混凝土基础的预埋螺栓位置设计，安装时不需要额外打孔适配，底座表面做了集液槽结构，一旦泵体或者密封位置出现微量泄漏，泄漏的液态介质会顺着集液槽流到底座端部的排液口，统一收集到废液回收罐，避免介质直接挥发到空气中形成爆炸隐患。设计过程中对安装边界做了充分考量，泵头与电机的中心高保持一致，联轴器的对中公差控制在0.1mm以内，避免运行时出现偏磨导致轴承过早损坏，泵头的检修空间预留充足，拆卸端盖、更换转子或者密封件时不需要移动电机和底座，只需要拆开联轴器连接螺栓即可完成检修作业，大幅降低现场维护的工作量。

　　进出口管线的连接位置做了应力释放的结构考量，建模时预留了管道支架的安装位置，避免管线重量直接压在泵体进出口法兰上，导致法兰密封面受力不均出现泄漏。整套结构的细节还原度较高，包括泵体上的排气螺塞、轴承端盖的注油嘴、电机的吊环、底座的接地螺栓这些现场容易忽略的小部件都做了等比例建模，能够直观呈现整套泵组的装配逻辑和安装要求，对于刚接触燃气场站设备的设计人员来说，可以快速理解这类泵组的布局逻辑，在做场站布置时能够合理预留安装和检修空间，避免出现设备到场后空间不足无法安装、或者检修空间不够导致后期维护困难的问题。另外在传动部分的建模中，还原了轴承的安装位置、轴套的配合公差，能够直观看到动力从电机轴输出后，通过联轴器传递到泵轴，带动转子转动完成介质加压的整个动力传递路径，也可以用于新员工的结构培训，帮助快速掌握设备的内部构造和工作原理。
