SEKO PR4型蠕动计量泵结构设计

　　在水处理药剂投加、小型化工流体精准配比、实验室试剂输送这类对流量精度有严苛要求的场景里，蠕动计量泵一直是核心执行部件，这款SEKO PR4蠕动计量泵的三维结构，完全围绕现场安装、运维、功能实现的实际需求做了还原。从现场适配的角度看，这类泵常被安装在壁挂式电控柜侧面、水处理加药装置的集成机架上，也有部分场景会直接固定在药剂储槽的顶部支架，所以建模时首先明确了安装边界：底部三个带防滑齿的接线/安装柱，中心距完全匹配常规加药装置的预留安装孔位，外壳整体做了圆角过渡的方正造型，宽度控制在120mm区间，高度180mm左右，深度140mm，不会占用过多柜内安装空间，哪怕是并排布置多台同型号泵做不同药剂投加，相邻泵体之间预留20mm的接线间隙就能满足布线、散热需求，不会出现干涉问题。

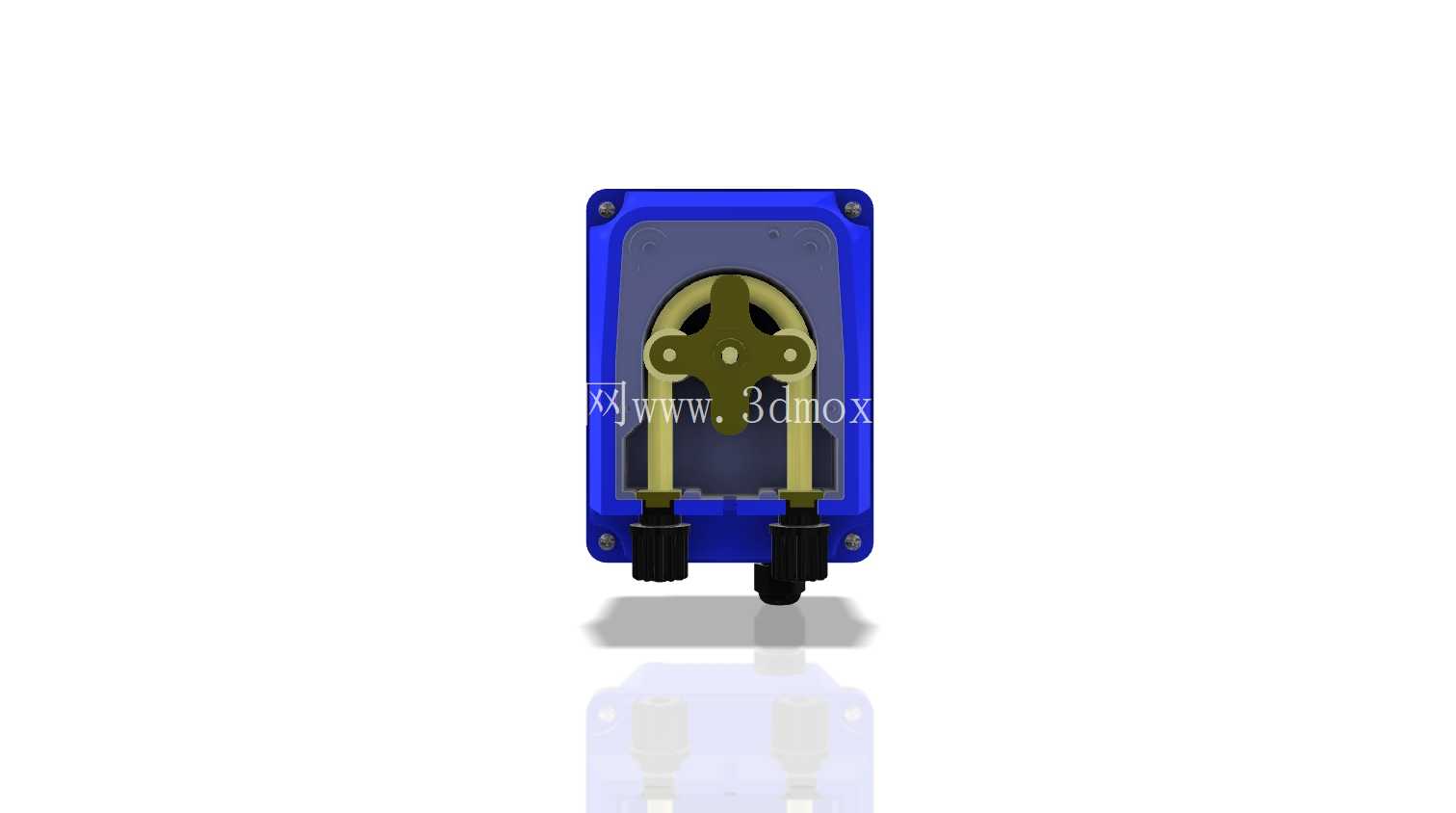

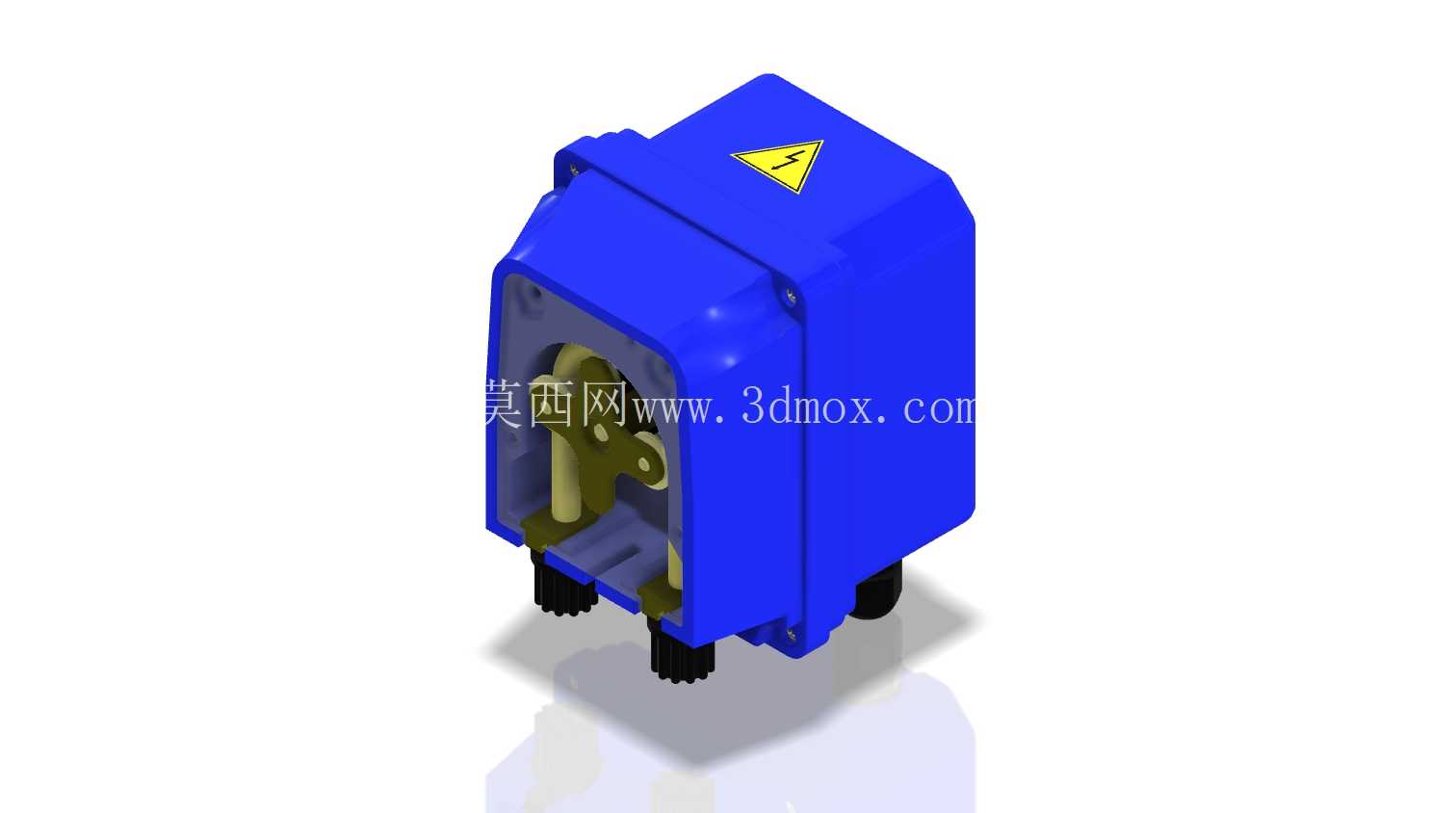

　　从功能实现的结构设计来看，这款泵的核心传动结构藏在蓝色工程塑料外壳内部，外露的开盖结构可以直接看到内部的滚轮挤压组件——这也是蠕动泵的核心工作单元：三个呈120度均匀分布的挤压滚轮，在减速传动组的带动下匀速转动，持续挤压弹性软管，通过软管的回弹形成负压吸入流体，再通过滚轮的推移实现定量输出，这种结构的优势是流体只和软管内壁接触，不会接触泵体的金属传动部件，既避免了药剂对传动结构的腐蚀，也不会出现传动件磨损的碎屑污染输送介质，非常适合投加腐蚀性药剂、高纯度试剂的场景。外壳顶部的高压警示标识位置，对应内部的接线腔，强电接线端子和弱电控制端子做了物理分隔，现场接线时不用额外做绝缘隔离，能减少接线失误导致的控制板烧毁问题，外壳的拼接缝隙做了止口设计，配合密封胶条可以达到IP65的防护等级，哪怕是在加药间这种湿度较高、偶尔有药剂溅落的场景，也能保护内部的传动和电控部件不受侵蚀。

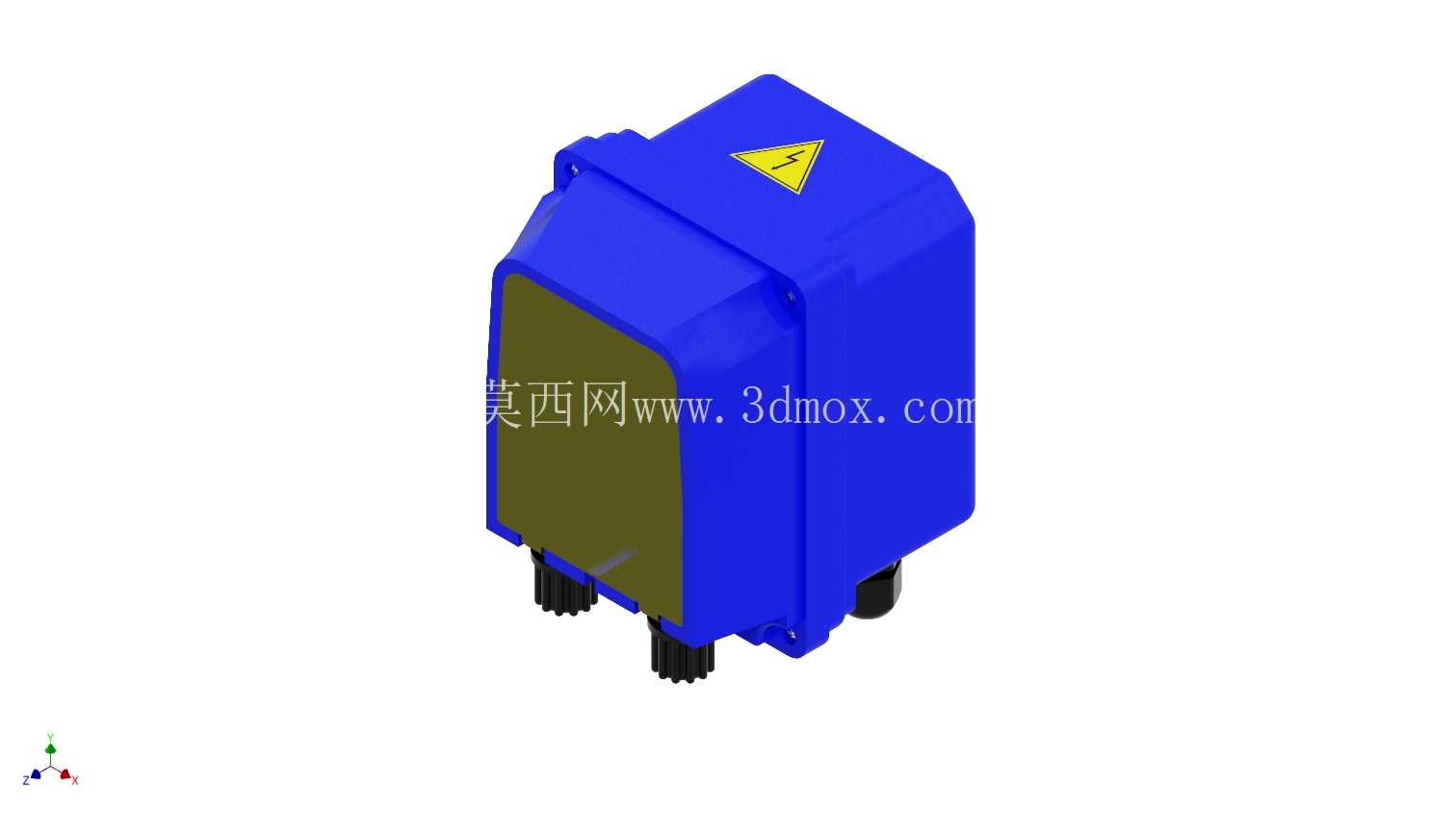

　　设计思路上没有做多余的装饰性结构，所有外部造型都服务于功能：外壳侧面的加强筋不是为了美观，而是为了提升塑料壳体的抗形变能力，避免长期使用中外壳受温度影响变形，挤压内部的软管导致流量精度下降；底部的三个柱状结构，两个是进出液软管的快插接口，一个是电源进线的防水格兰头位置，接口尺寸匹配常规的6*9mm蠕动泵专用软管，现场更换软管不用额外做转接头，运维人员徒手就能完成更换，不需要专用工具。从传动结构的布局来看，电机和减速齿轮组布置在壳体的后半部分，重心靠后，安装在壁挂支架上时不会出现前倾的问题，固定螺丝只需要承受泵体自身重量，不用额外做抗倾覆的支撑结构。

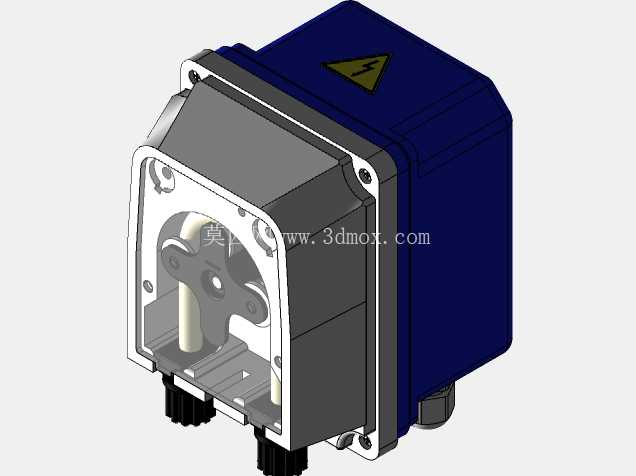

　　实际选型参考时，这个结构模型可以直接用来做集成装置的干涉检查：比如在做加药装置的整体布局时，可以直接导入这个模型，核对进出液管路的走向是否和周边的搅拌器、液位计、阀门部件出现空间冲突，也可以提前预留好开盖维护的操作空间——前盖打开时需要向前预留100mm的操作空间，方便运维人员更换内部的挤压软管，不用把整个泵从支架上拆下来就能完成日常易损件更换，这也是现场运维非常看重的设计点。另外，壳体外部没有突出的尖锐结构，哪怕是安装在人员经常走动的通道旁，也不会出现磕碰伤人的问题，外壳的蓝色涂装是工业设备常用的警示色，在复杂的管线布局里能快速识别到泵体位置，方便日常巡检。

　　从结构精度的还原来看，内部滚轮的挤压行程和软管的压缩量完全匹配实际产品的参数，滚轮和软管接触的圆弧面做了抛光处理的结构还原，不会出现锐角切割软管的问题，能延长软管的使用寿命，正常工况下软管的更换周期可以达到3个月以上，减少运维的频次。传动部分的轴承安装位、齿轮啮合间隙都按照实际装配公差做了还原，做运动仿真时可以直接模拟实际的运转状态，验证滚轮转动时的轨迹是否会蹭到壳体内壁，也能核算传动过程中的阻力矩，匹配对应的电机功率，不用再反复测绘实物调整结构尺寸。
